Комплексный проект для ВДНХ, павильон 75 — 13 промышленных ворот DoorHan

Москва, ВДНХ, павильон 75. Заказчик — крупная строительная компания полного цикла. В рамках работ на объекте требовалось укомплектовать павильон промышленными воротами — всего 13 комплектов трёх типов, включая проёмы до 7,2 метра шириной и 7,6 метра высотой.

Уже на первой встрече заказчик обозначил условие, на котором отсеивается большинство подрядчиков: подготовка проёмов (порталов) под монтаж ложится на воротную компанию. Для фирм без собственного производства металлоконструкций это сложный и неудобный пункт — обычно его пытаются вернуть заказчику. Для нас он стал преимуществом.

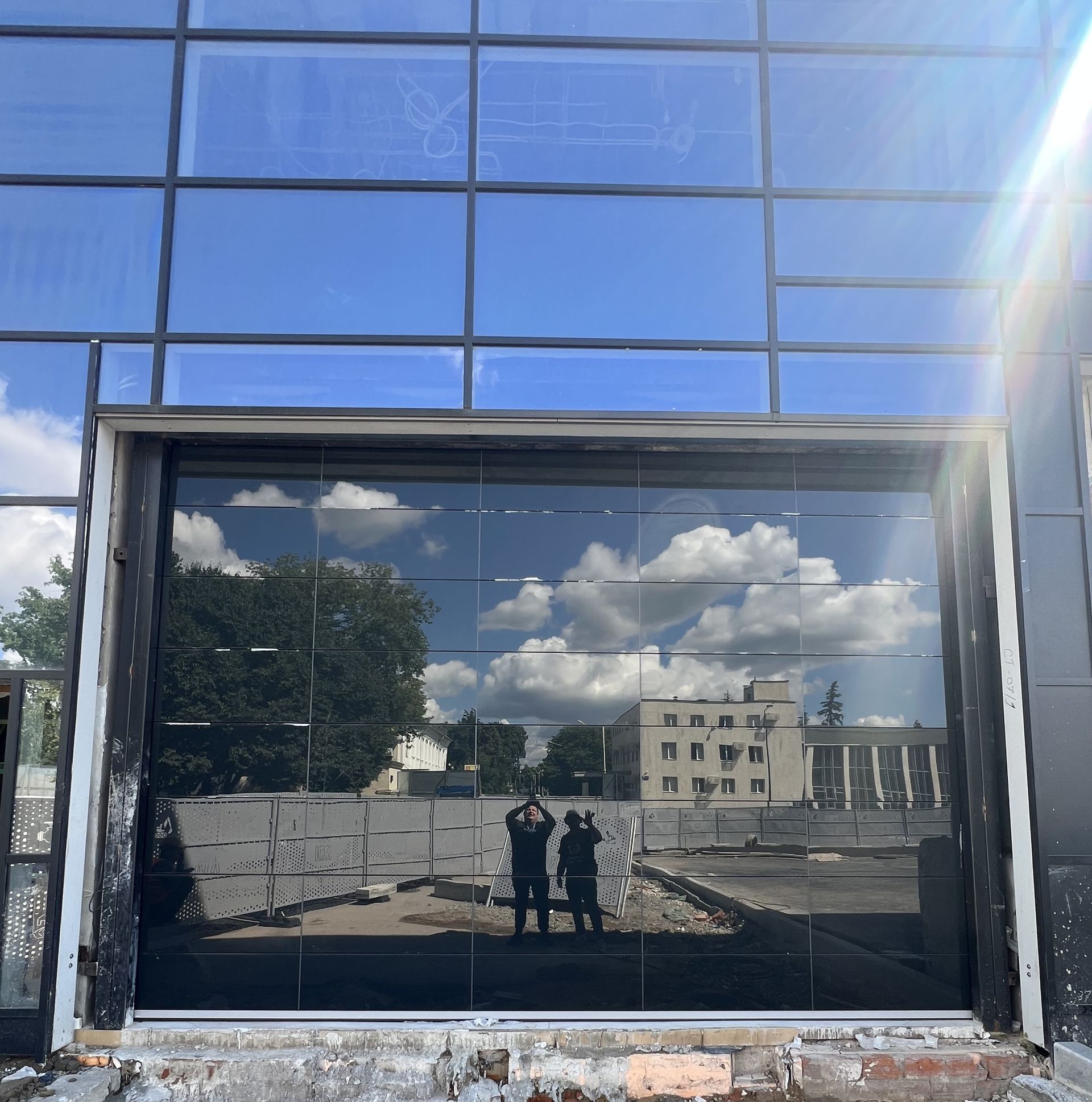

• 6 панорамных секционных ворот DoorHan ISD02 — алюминиевые светопрозрачные секции с терморазрывом, тонировка остекления в цвет графит под стеклянный фасад павильона.
• 4 промышленных секционных ворот из сэндвич-панелей серий DoorHan ISD01 и ISD03, включая два крупнейших проёма объекта — 7200×7500 мм и 6650×7600 мм. Подробнее о конструкции — на странице секционных промышленных ворот.
• 3 противопожарных секционных ворот DoorHan EI60 — серийная сертифицированная линейка с пределом огнестойкости EI 60; о таких конструкциях — в разделе противопожарные ворота.

Помимо поставки и монтажа ворот, проект включал полный цикл подготовки проёмов: проектирование, изготовление, сварку, окраску и установку металлических порталов.

Промышленные секционные ворота монтируются не «в стену», а на несущий портал — жёсткую металлическую раму, которая воспринимает вес полотна, направляющих и привода. Мы подготовили и согласовали с заказчиком технические задания на подготовку каждого проёма, а собственный цех металлоконструкций со штатными сварщиками и малярами переработал 400 метров профильной трубы 100×100×4 мм в готовые сваренные и окрашенные порталы прямо на объекте — в считанные дни.

Именно этот этап обычно становится камнем преткновения: воротные компании без производства ищут субподряд на металлоконструкции, теряя сроки и контроль качества. У нас изготовление порталов и монтаж ворот — единый процесс одной команды.

Для двух больших проёмов — 7200×7500 мм и 6650×7600 мм — выбраны ворота DoorHan серии ISD03: в их сэндвич-панелях применяется алюминиевый лист вместо стального, поэтому полотно получается легче при сопоставимой прочности. Для проёмов такой высоты это принципиально: меньше масса — меньше нагрузка на пружинный механизм балансировки и привод.

Но серийно DoorHan выпускает ISD03 только в белом цвете с обеих сторон, а требование заказчика было жёстким: внешняя сторона — строго RAL 7021 (чёрно-серый) в цвет фасада, внутренняя — RAL 9006 (серебристо-серый). Индивидуальная перекраска секционных ворот в два разных цвета — работа, за которую на рынке берутся единицы: любая ошибка в подготовке поверхности проявится на первых же циклах открывания. Собственные производственные мощности позволили выполнить окраску качественно и в срок.

Самое необычное решение проекта реализовано на промышленных воротах VIP-въезда для первых лиц и гостей павильона. Требование заказчика звучало «просто»: ворота должны соответствовать фасаду не только по цвету, но и по фактуре. А фасад — стеклянный.

Решение — облицовка полотна витринным калёным стеклом толщиной 4 мм с расшивкой швов полиуретановым герметиком. В закрытом положении ворота визуально не отличаются от остекления фасада.

Стекло добавило конструкции ощутимый вес, поэтому силовая часть пересчитана под фактическую массу полотна: пружины балансировки заменены на более мощные, установлен привод с запасом по усилию, усиленные роликовые кронштейны и усиливающий профиль по внутренней стороне полотна. Это стандартный для нас инженерный подход: сначала фактическая масса и нагрузки, затем подбор механики и автоматики — а не наоборот.

Нажмите на фото для просмотра в полном размере

×

‹

›

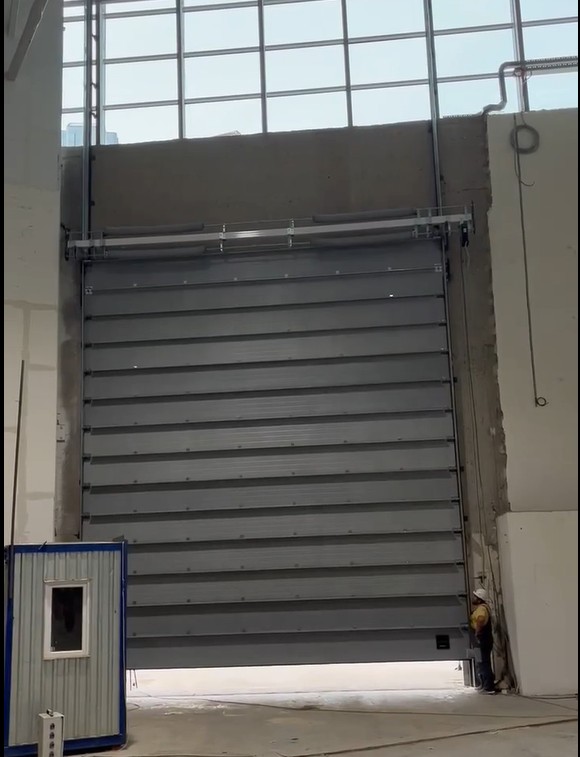

Работа секционных ворот на объекте

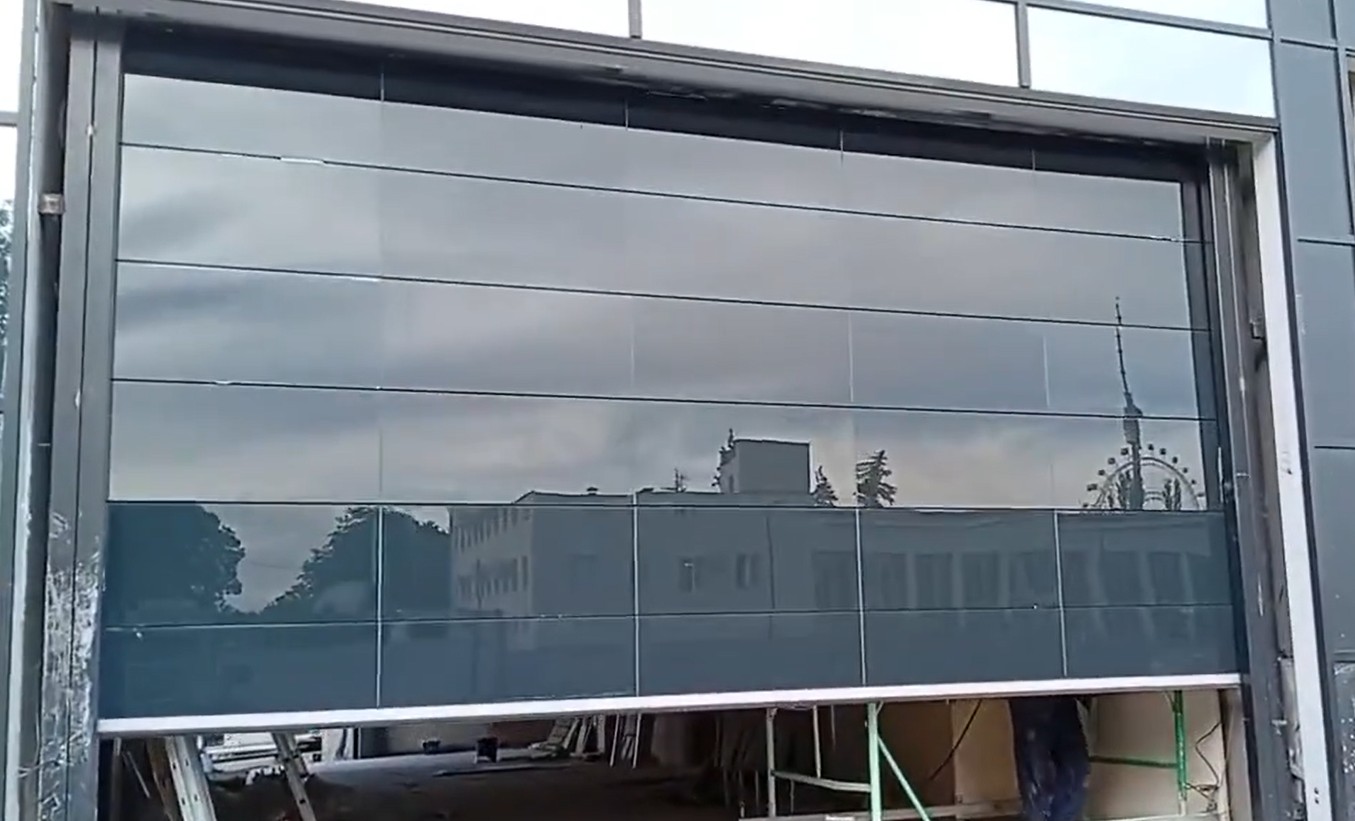

Ворота VIP-въезда в работе

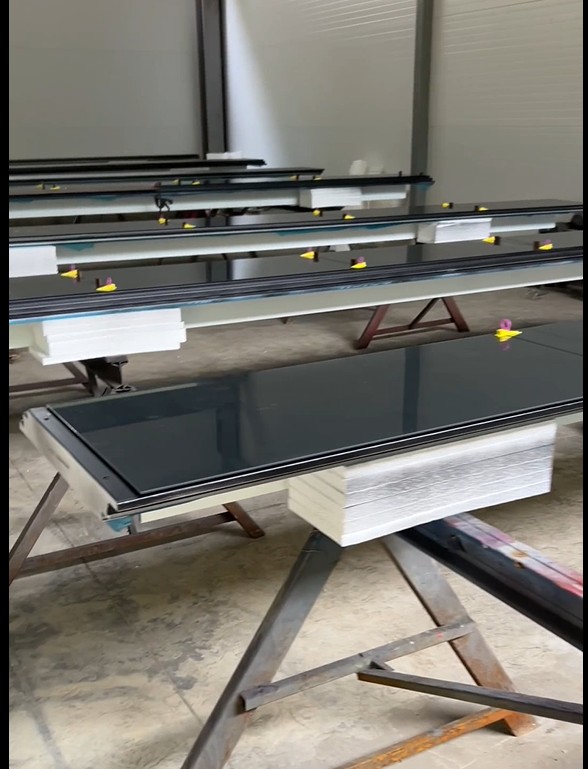

Производство: поклейка стекла на секции
