Подбираем противопожарные ворота и шторы для заполнения проёмов в противопожарных преградах. Тип конструкции, предел огнестойкости и способ закрывания согласуем с требованиями проекта. Изготавливаем распашные противопожарные ворота ВПМ EI60 собственного производства, а также поставляем продукцию DoorHan и Alutech. Выполняем монтаж в Москве и Московской области.
Пределы EI60–EI120
подтверждённое время сопротивления огню — 60, 90 или 120 минут
Минвата до 1000 °C
наполнитель панелей сохраняет защиту при экстремальном нагреве
Автозакрытие
нормально открыты, закрываются по сигналу пожарной сигнализации
Сертифицировано
123-ФЗ, ГОСТ Р 53307/53303; паспорт и сертификат на изделие
Противопожарные распашные ворота EI60 собственного производства
«Тор Систем» изготавливает металлические противопожарные ворота серии ВПМ для складов, производственных и общественных зданий. Их устанавливают в проёмах противопожарных преград, чтобы ограничить распространение пожара в соседние помещения. Собственная конструкция прошла испытания на огнестойкость EI60.
Конструкция и варианты исполнения
В основе ворот — цельногнутый стальной профиль с усилением нагруженных узлов. Полотна заполнены негорючим теплоизоляционным материалом на основе минеральных плит. Два контура уплотнения расположены по периметру притвора; для защиты зазоров при нагреве используется терморасширяющийся материал.
Испытания с двух сторон. Два образца проверили отдельно: один со стороны петель, второй — с противоположной стороны.
Глухие полотна или ворота с калиткой. Сертификат также предусматривает исполнение с лючком. Указанные исполнения имеют стационарный порог.
Не менее 20 000 циклов открывания и закрывания. Требование к ресурсу установлено в ТУ; огневые испытания описаны ниже.
Характеристики серии ВПМ
Предел огнестойкости
EI60 — 60 минут в условиях стандартных испытаний
Габариты ворот по сертификату
Ширина 2 600–12 000 мм; высота 2 600–8 000 мм
Технические условия
ТУ 25.11.23-001-11702449-2026
Бренд
«Тор Систем»
В таблице приведены габариты изделия. Размер проёма, монтажные зазоры и место для открывания створок уточняем при подборе ворот под объект.
Видео огневых испытаний ВПМ EI60
Фрагмент лабораторных испытаний противопожарных распашных ворот собственного производства «Тор Систем». Два опытных образца испытывали отдельно, воздействуя на них с противоположных сторон. Заключение лаборатории — EI60.
Как проходили огневые испытания
В лаборатории ООО «НИЦ «Профессиональные решения» испытали два образца ВПМ-Р-ЛК с калиткой и лючком, размером по коробке 2 600 × 2 600 мм. Ворота установили в стену из пенобетонных блоков толщиной 200 мм. Один образец нагревали со стороны петель, второй — с противоположной стороны. В печи поддерживали стандартный температурный режим; контролировали давление, нагрев необогреваемой поверхности и целостность конструкции.
Направление нагрева
Окончание испытания
Заключение
Противоположно петлям
62-я минута
EI60
Со стороны петель
61-я минута
EI60
Оба испытания завершили при достижении 300 °C на коробке — предельного значения по теплоизолирующей способности. До остановки не зафиксировали устойчивого пламени на необогреваемой стороне, воспламенения контрольного ватного тампона, сквозных щелей предельных размеров или выпадения полотен и коробки. Подтверждённый предел огнестойкости — EI60.
Основание: протокол № НИЦ26-09-16/2 от 16.09.2026, разделы 9–10. Результаты относятся к испытанным образцам; область серийного выпуска указана в сертификате.
Что предусмотрено техническими условиями
ТУ 25.11.23-001-11702449-2026 устанавливают четыре исполнения: глухие ворота ВПМ-Р, с лючком ВПМ-Р-Л, с калиткой ВПМ-Р-К и с калиткой и лючком ВПМ-Р-ЛК. Во всех исполнениях предусмотрен стационарный порог. ТУ определяют требования к уплотнениям, проверке размеров, комплектности, маркировке и паспорту изделия.
Гарантийный срок эксплуатации по ТУ — 24 месяца со дня отгрузки изготовителем при соблюдении правил монтажа, эксплуатации, транспортировки и хранения. Монтаж выполняют специализированные организации или бригады изготовителя с оформлением акта сдачи-приёмки.
Для расчёта изготовления и монтажа в Москве и Московской области пришлите размеры проёма, адрес объекта и требования проекта. Укажите, нужны ли калитка и автоматическое закрывание: согласуем исполнение и комплектацию ворот.
Для расчёта поставки ворот ВПМ пришлите спецификацию: количество и размеры проёмов, требуемое исполнение, наличие калитки, лючка и автоматики. Укажите адрес объекта и планируемый срок поставки. Стоимость изделий без монтажа и условия сотрудничества согласуем отдельно.
Размеры и цены противопожарных ворот «Тор Систем» ВПМ EI60
Шесть размеров глухих двустворчатых ворот ВПМ-Р со стационарным порогом. В карточках указаны ширина и высота проёма, цена с монтажом и характеристики по ТУ 25.11.23-001-11702449-2026. Габариты изделия по коробке определяем после замера. Исполнения с калиткой, лючком и автоматикой согласуем отдельно.
EI60
Распашные противопожарные ворота «Тор Систем» ВПМ-Р EI60 — 3000 × 3000 мм
Изображения схематические; расположение фурнитуры и узлов определяется рабочими чертежами. Для дилеров и монтажных организаций стоимость поставки без монтажа рассчитываем отдельно.
Что такое предел огнестойкости и маркировка EI
Предел огнестойкости показывает, сколько минут конструкция сопротивляется пожару, сохраняя защитные свойства. В маркировке буквы обозначают предельное состояние, а число — время в минутах: E — потеря целостности (сквозные трещины, прорыв пламени), I — потеря теплоизолирующей способности (нагрев необогреваемой стороны выше нормы). Для штор встречается индекс без I, а также дополнительные обозначения (S — дымогазонепроницаемость, W — тепловой поток).
Маркировка
Что подтверждает
Время
Где применяют
EI60
целостность (E) + теплоизоляция (I)
60 мин
большинство объектов; минимум для заполнения проёмов в противопожарных преградах и для подземных паркингов
EI90
целостность (E) + теплоизоляция (I)
90 мин
объекты с повышенными требованиями пожарной безопасности
EI120
целостность + теплоизоляция (шторы — с орошением)
120 мин
максимальные требования к огнестойкости
E60 / E120
только целостность и дымогазонепроницаемость
60 / 120 мин
противодымные шторы: управление дымом, защита путей эвакуации
Секционные противопожарные ворота серии ISD FP с пределом огнестойкости EI60: полотно из стальных панелей с термостойким минераловатным наполнителем поднимается вверх, как обычные секционные, но 60 минут сохраняет целостность и теплоизоляцию в условиях пожара. В полотно встраивается калитка для эвакуации, не открывая всё полотно. Изолируют цех, склад или архив от путей эвакуации между пожарными отсеками. Для монтажа нужна притолока — потолок выше проёма примерно на 70 см.
Секционные противопожарные ворота Alutech ProFire с пределом огнестойкости EI60 — альтернатива от второго ведущего производителя. Полотно из сэндвич-панелей 80 мм с базальтовой минеральной ватой, на каждой секции терморасширяющаяся лента, блокирующая огонь и дым через стыки. Верхние и боковые кронштейны из нержавеющей стали, ресурс пружин 25 000 циклов. Работают только в автоматическом режиме: при срабатывании пожарной сигнализации закрываются без участия человека, оставляя время на эвакуацию. Соответствуют ТР ЕАЭС, сертифицированы.
Откатные (сдвижные) противопожарные ворота серии DHSFP с пределом EI60 или EI90 для широких проёмов между пожарными отсеками. Полотно из сэндвич-панелей 80 мм с минеральной ватой высокой плотности уезжает вбок вдоль стены. По периметру — терморасширяющаяся лента и «дымовой лабиринт»: при нагреве лента расширяется и герметизирует проём, блокируя дым и пламя. Большую часть времени ворота открыты и закрываются автоматически по сигналу пожарной сигнализации. Частый выбор для подземных паркингов и крупных производств.
Распашные противопожарные ворота серии DHRFP с пределом EI60 или EI90 — простая надёжная конструкция для проёмов, где есть место под распах створок. Полотно из стальных сэндвич-панелей 80 мм с минеральным наполнителем высокой плотности; стыки и притвор защищены терморасширяющейся лентой и дымовым лабиринтом. При пожаре створки автоматически закрываются электроприводом или рычажным доводчиком. Створки могут быть равными или разными по ширине — под конфигурацию проёма.

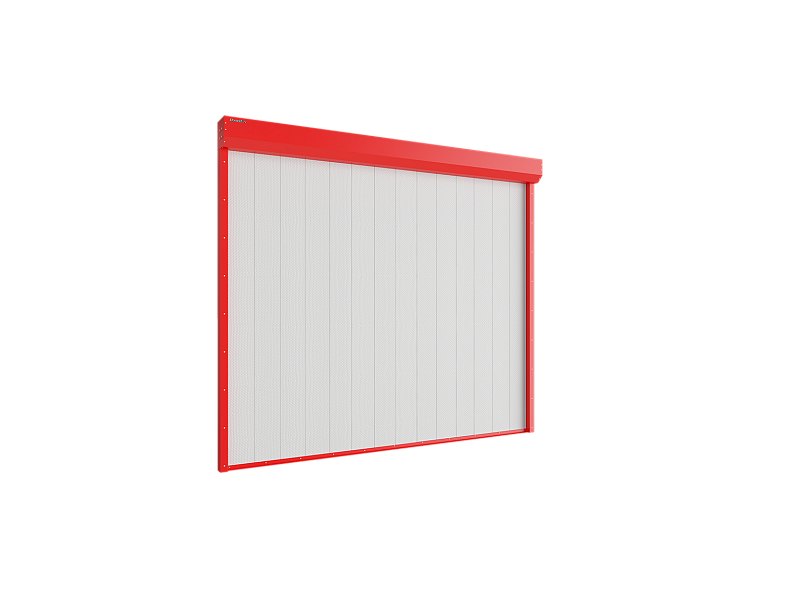

Противопожарные шторы EI60 — самый компактный способ закрыть проём по нормативу: гибкое многослойное полотно сворачивается вверх в короб и почти не занимает места. В рабочем положении проём свободен, а по сигналу пожарной сигнализации штора автоматически опускается и 60 минут сдерживает огонь и тепло. Подходят для проёмов, где громоздкая жёсткая конструкция неуместна, — в торговых залах, атриумах и небольших помещениях.
Противопожарные шторы с пределом EI120 — максимальная огнестойкость для ответственных проёмов. Предел 120 минут достигается при работе совместно с автоматической системой водяного орошения (пожаротушения), которая охлаждает полотно. Компактно сворачиваются вверх, опускаются по сигналу. Применяют там, где нормами требуется повышенный предел, а места под жёсткую преграду нет. Комплектация и привязка к системе орошения — по проекту.
Противодымные шторы с пределом по целостности E60 или E120 решают другую задачу — не сдерживают пламя, а управляют дымом: отсекают помещения и направляют дым и продукты горения к системам дымоудаления, защищая пути эвакуации. Маркировка E (без I) означает контроль целостности и дымогазонепроницаемости без нормирования теплоизоляции. Часто работают в связке с противопожарными шторами и системой дымоудаления объекта.
Тип
противодымная штора
Предел (целостность)
E60 / E120
Назначение
блокировка и отвод дыма
Особенность
без нормирования теплоизоляции (I)
Связка
с системой дымоудаления
Сравнение типов противопожарных конструкций
Пять решений под разные проёмы и требования — от подъёмно-секционных и сдвижных ворот до компактных штор и противодымных систем. *EI120 у штор — при наличии автоматической системы орошения.
Тип
Открывание
Предел
Полотно
Где применяют
Секционные (ISD FP / ProFire)
подъём вверх
EI60
минераловатные / базальтовые панели
между отсеками, цеха, склады, калитка для эвакуации
Откатные (DHSFP)
уезжают вбок
EI60 / EI90
сэндвич 80 мм, минвата
широкие проёмы, паркинги, крупные производства
Распашные (DHRFP)
распах створок
EI60 / EI90
сэндвич 80 мм, минвата
проёмы с местом под распах, доводчик/привод
Шторы EI60 / EI120
сворачиваются вверх
EI60 / EI120*
гибкое многослойное полотно
компактно; EI120 — с системой орошения
Противодымные E60 / E120
сворачиваются вверх
E60 / E120
гибкое полотно
управление дымом, защита эвакуации
Нормативная база и сертификация
Противопожарные ворота относятся к заполнению проёмов в противопожарных преградах (Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ст. 37; требования к заполнению — ст. 88). Предел огнестойкости подтверждается обязательными сертификационными испытаниями:
ГОСТ Р 53307-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость» — основной метод подтверждения предела EI.
ГОСТ Р 53303-2009 — метод испытаний на дымогазопроницаемость (индекс S).
ГОСТ 30247 — общие методы испытаний строительных конструкций на огнестойкость.
По практике двери и ворота в противопожарных стенах и перегородках принимаются 1 типа с пределом не менее EI60 и оборудуются устройствами для самозакрывания; заполнение проёмов в противопожарных перекрытиях — не менее EI60.
Поставляемые серии сертифицированы: DoorHan — секционные ISD FP, откатные DHSFP, распашные DHRFP; Alutech — секционные ProFire EI60 (сертификат соответствия ТР ЕАЭС). На каждое изделие предоставляются паспорт и действующий сертификат соответствия требованиям пожарной безопасности (например, № ЕАЭС RU C-RU.ПБ68.В.02162/24 на секционные ISD FP EI60). Актуальный номер сертификата под вашу комплектацию подтверждаем при заказе.
Как ворота закрываются при пожаре
В рабочем режиме противопожарные ворота нормально открыты. При срабатывании пожарной сигнализации полотно или штора автоматически закрывается: в секционных и откатных — электроприводом, в распашных дополнительно срабатывает рычажный доводчик. По периметру установлена терморасширяющаяся лента, которая при нагреве увеличивается в объёме и герметизирует проём, блокируя дым и пламя. Для эвакуации людей из зоны возгорания в секционные ворота встраивается распашная калитка.
Частые вопросы о противопожарных воротах
E — целостность: полотно не теряет сплошность и не пропускает пламя и продукты горения. I — теплоизолирующая способность: необогреваемая сторона не нагревается выше нормативного значения. Число — время в минутах. EI60 значит, что ворота сохраняют и целостность, и теплоизоляцию в условиях пожара в течение 60 минут.
Противопожарные шторы с индексом EI сдерживают и пламя, и тепло. Противодымные шторы с индексом E (без I) решают другую задачу — управляют дымом: отсекают зоны и направляют продукты горения к системам дымоудаления, защищая пути эвакуации. Теплоизоляция у них не нормируется.
Заполнение проёмов в противопожарных преградах по практике принимается не менее EI60 — этого достаточно для большинства объектов и подземных паркингов. Для объектов с повышенными требованиями применяют EI90. Точное значение определяется проектом и нормами конкретного здания.
Да. Предел огнестойкости подтверждается обязательными сертификационными испытаниями по ГОСТ Р 53307-2009 (огнестойкость) и ГОСТ Р 53303-2009 (дымогазопроницаемость) в рамках 123-ФЗ. Серии DoorHan ISD FP, DHSFP, DHRFP сертифицированы; на каждое изделие предоставляются паспорт и действующий сертификат соответствия.
Шторы EI120 сохраняют защиту вдвое дольше — 120 минут, но этот предел достигается при работе совместно с автоматической системой водяного орошения, которая охлаждает полотно. EI60 такого условия не требует.
Да, в секционные противопожарные ворота ISD FP встраивается распашная калитка. Она позволяет людям выйти из зоны возгорания, не открывая всё полотно ворот.
Нет. В обычном режиме они открыты и не мешают работе. При пожаре створки или штора автоматически закрываются по сигналу пожарной сигнализации — через электропривод, а в распашных дополнительно через рычажный доводчик.
Подберём противопожарные ворота под нормы вашего объекта
Поможем определить нужный предел EI, тип и комплектацию под проект и требования пожарной безопасности, предоставим сертификаты. Вернуться в каталог промышленных ворот.
