Для предприятия по производству ПВХ-крошки в Серпухове «Тор Систем» изготовила, поставила и смонтировала два комплекта подвесных противопожарных ворот EI90. Размер каждых ворот — 5000 мм по ширине и 4500 мм по высоте. Проект выполнен в 2020 году.
Полотно перемещается вбок вдоль стены по верхней направляющей. Подвесная система и встроенная калитка позволяют организовать проезд техники и отдельный проход персонала через закрытые ворота.
Предел огнестойкости EI90 означает 90 минут по критериям целостности (E) и теплоизолирующей способности (I) в условиях стандартных огневых испытаний.
До установки ворот выполнили подготовку проёма с применением профильной трубы. В состав работ вошли подготовительные металлоконструкции, установка верхнего направляющего профиля, узлов подвеса и полотен.
Для подвесной откатной конструкции важны основание под направляющую, положение монтажных узлов и свободное место для движения полотна вдоль стены. На этапе расчёта монтажа промышленных ворот проверяем эти условия и определяем объём подготовки проёма.

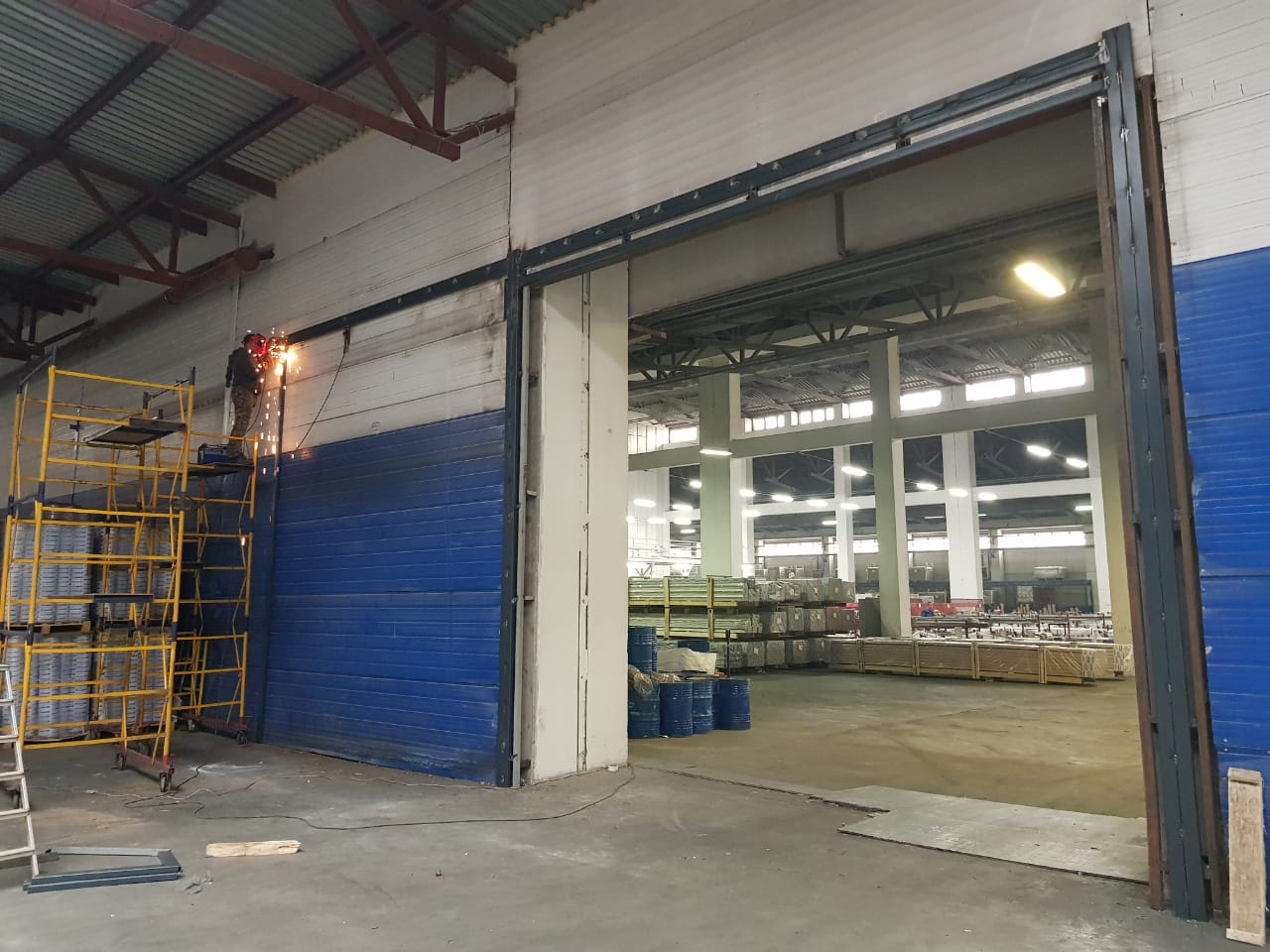

Подготовка проёма и монтажной зоны с применением профильной трубы.

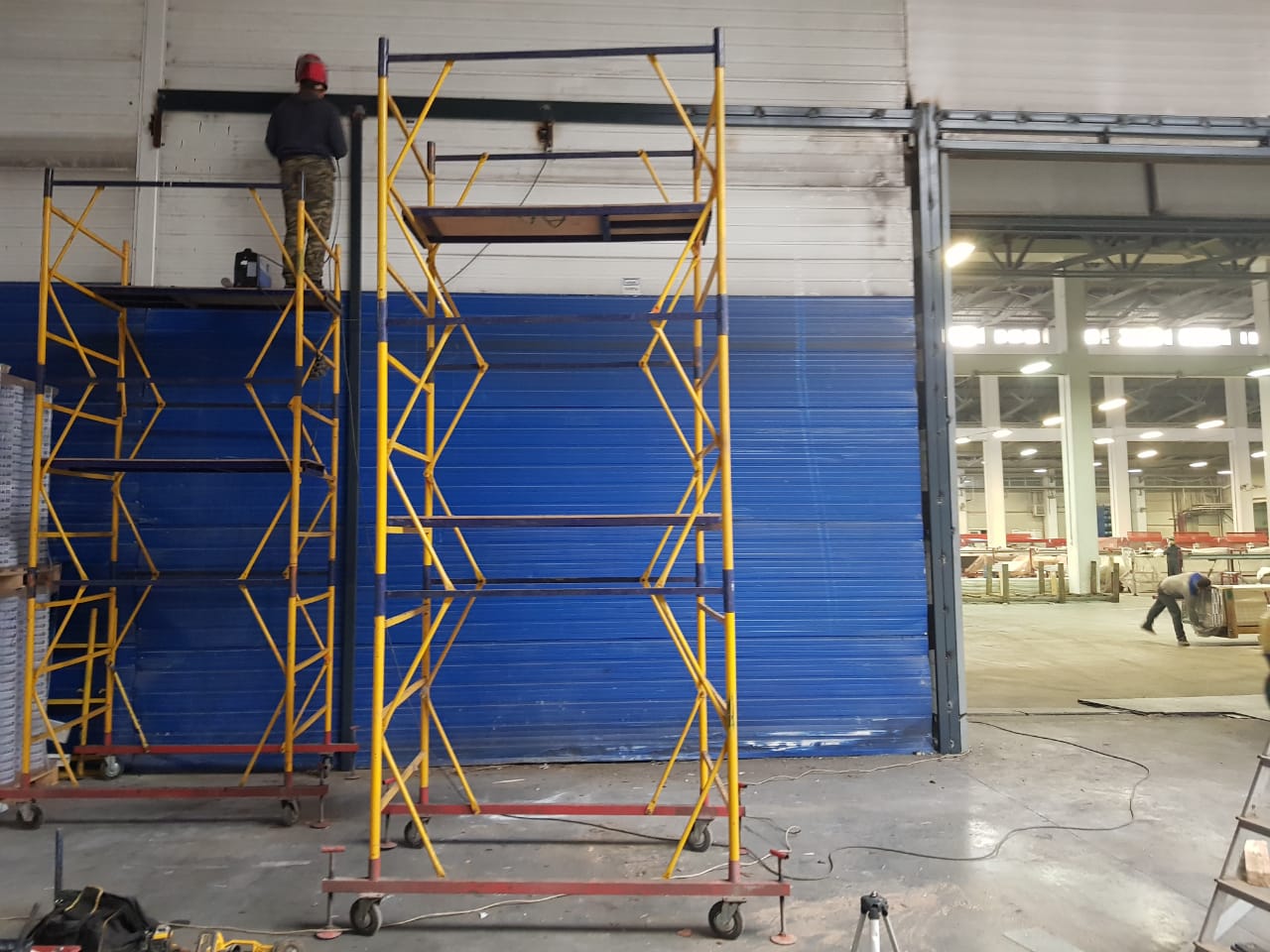

Работа с вышки-туры в зоне подвеса и отката полотна.

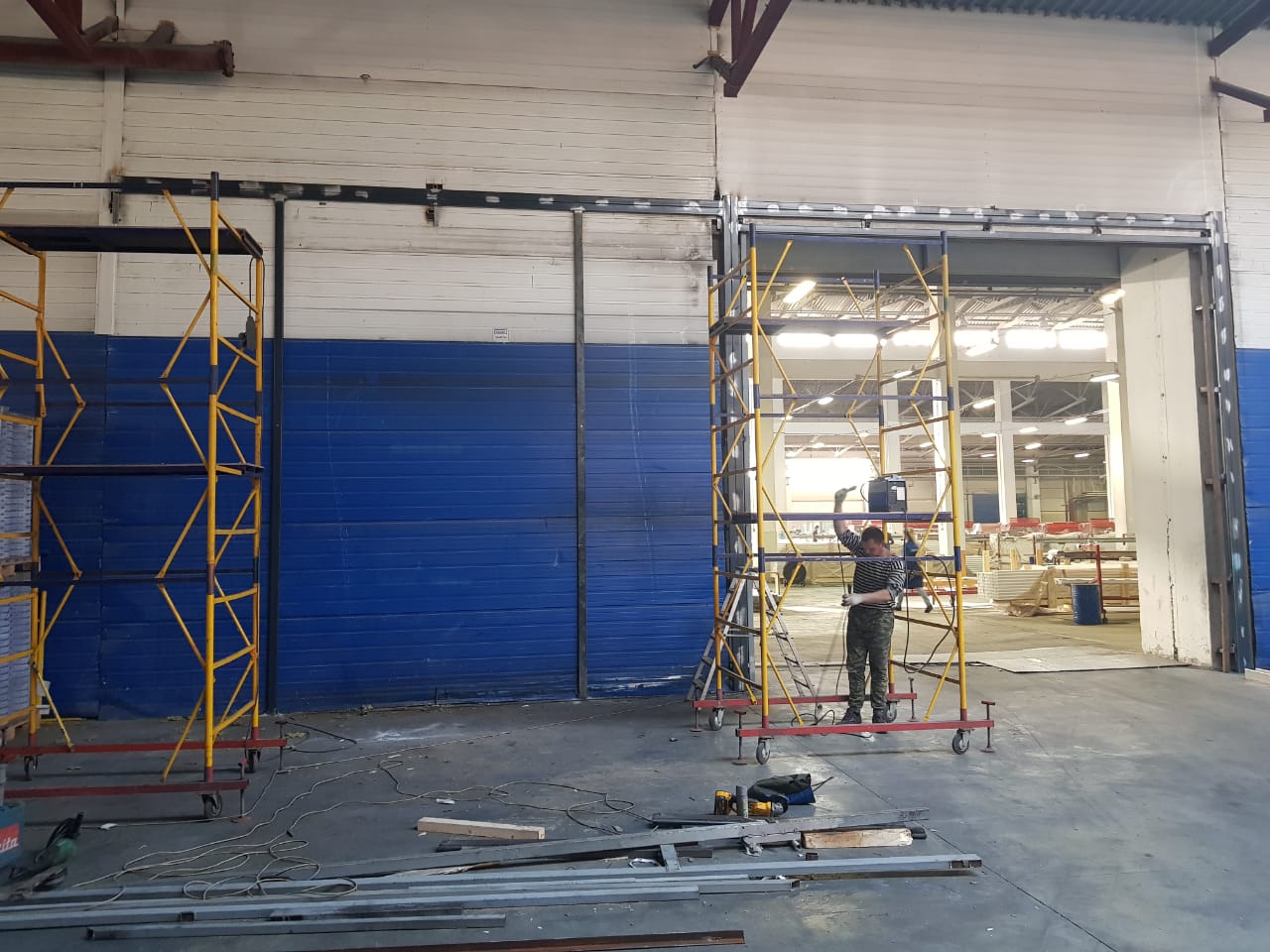

Монтажные работы над проёмом со стороны цеха.

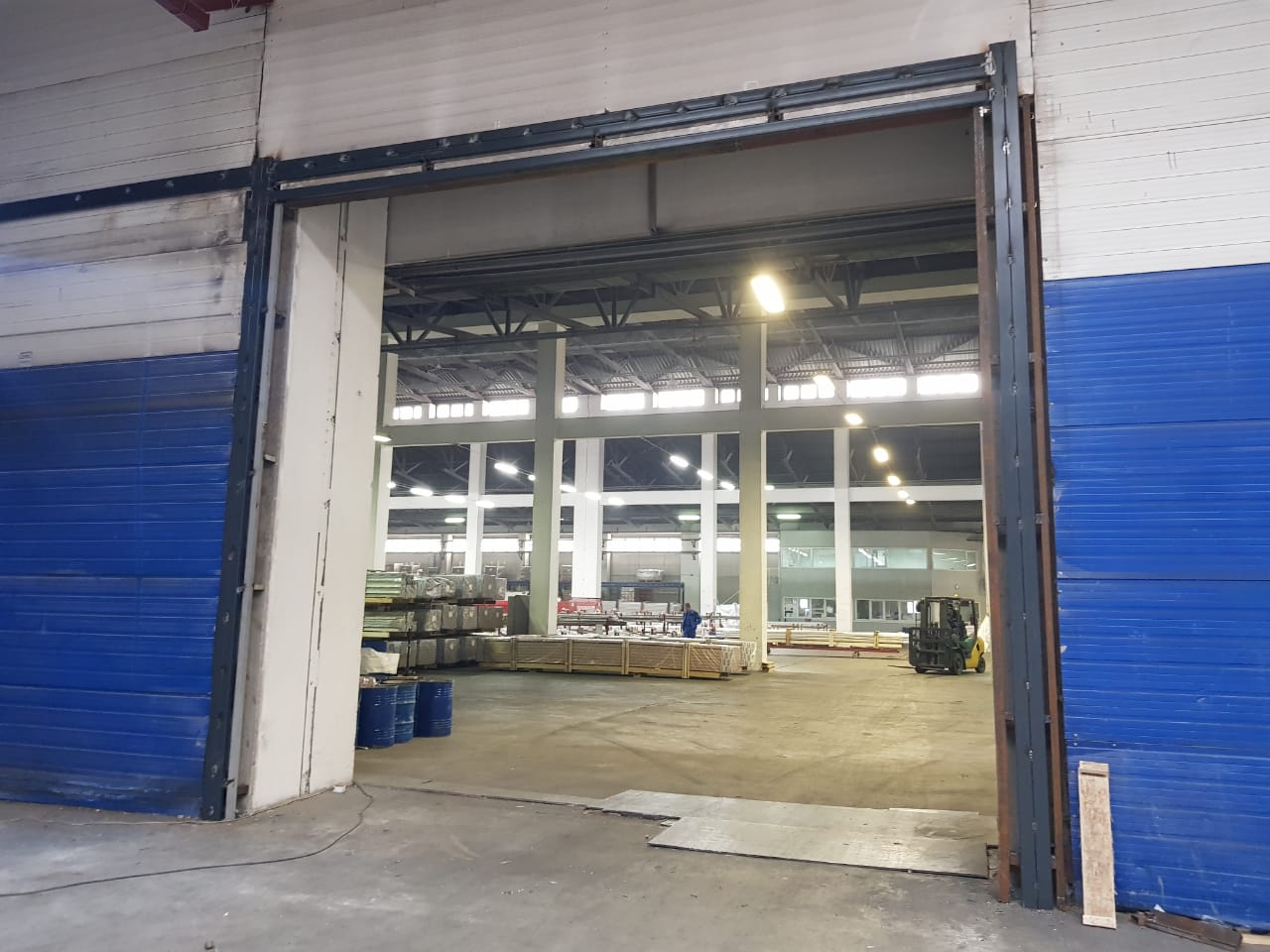

Проём с установленной верхней направляющей до навески полотна.
Установленные ворота со стороны производственного цеха и соседнего помещения. Нажмите на фотографию, чтобы открыть её в полном размере и перейти к другим снимкам проекта.

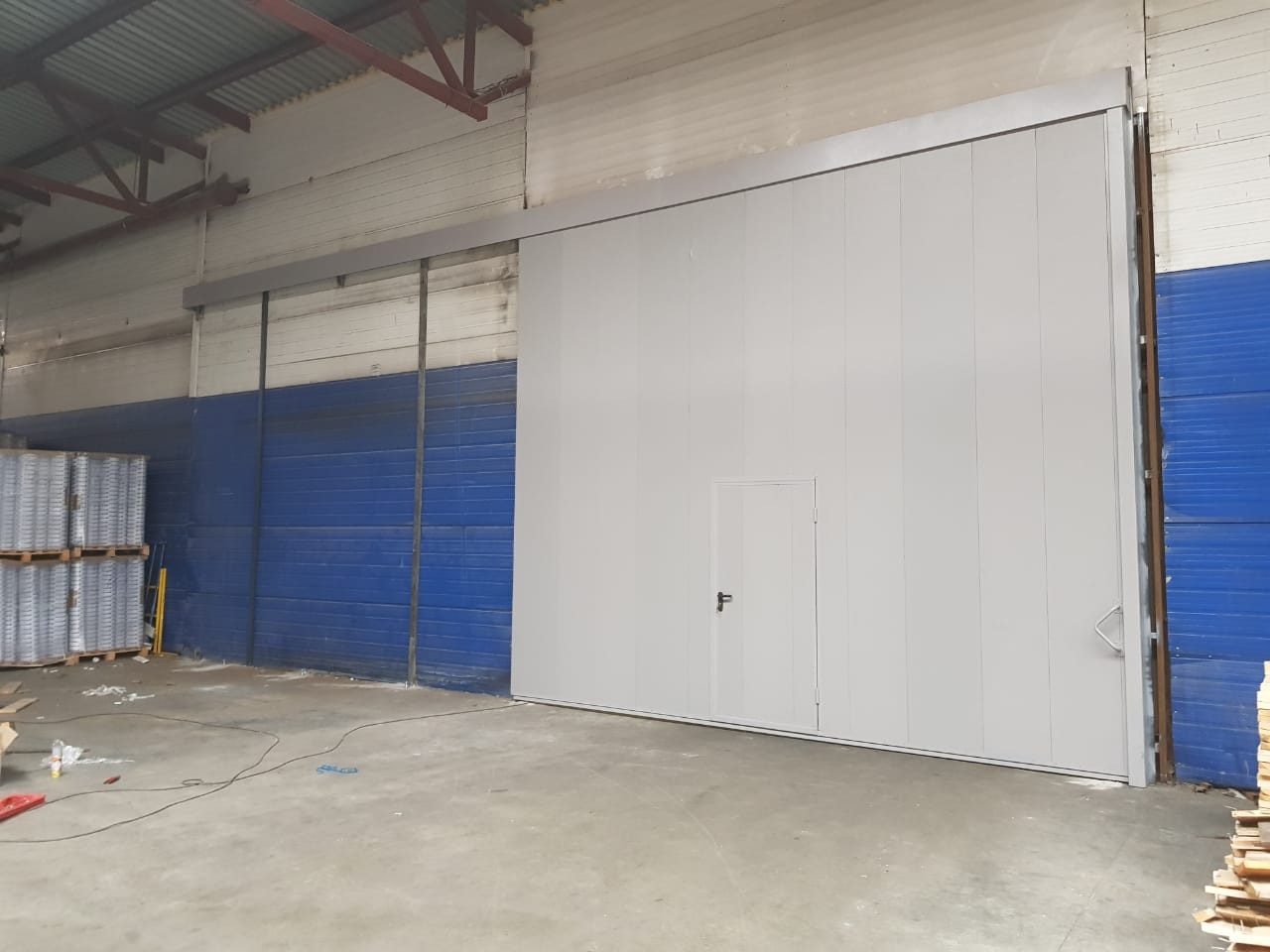

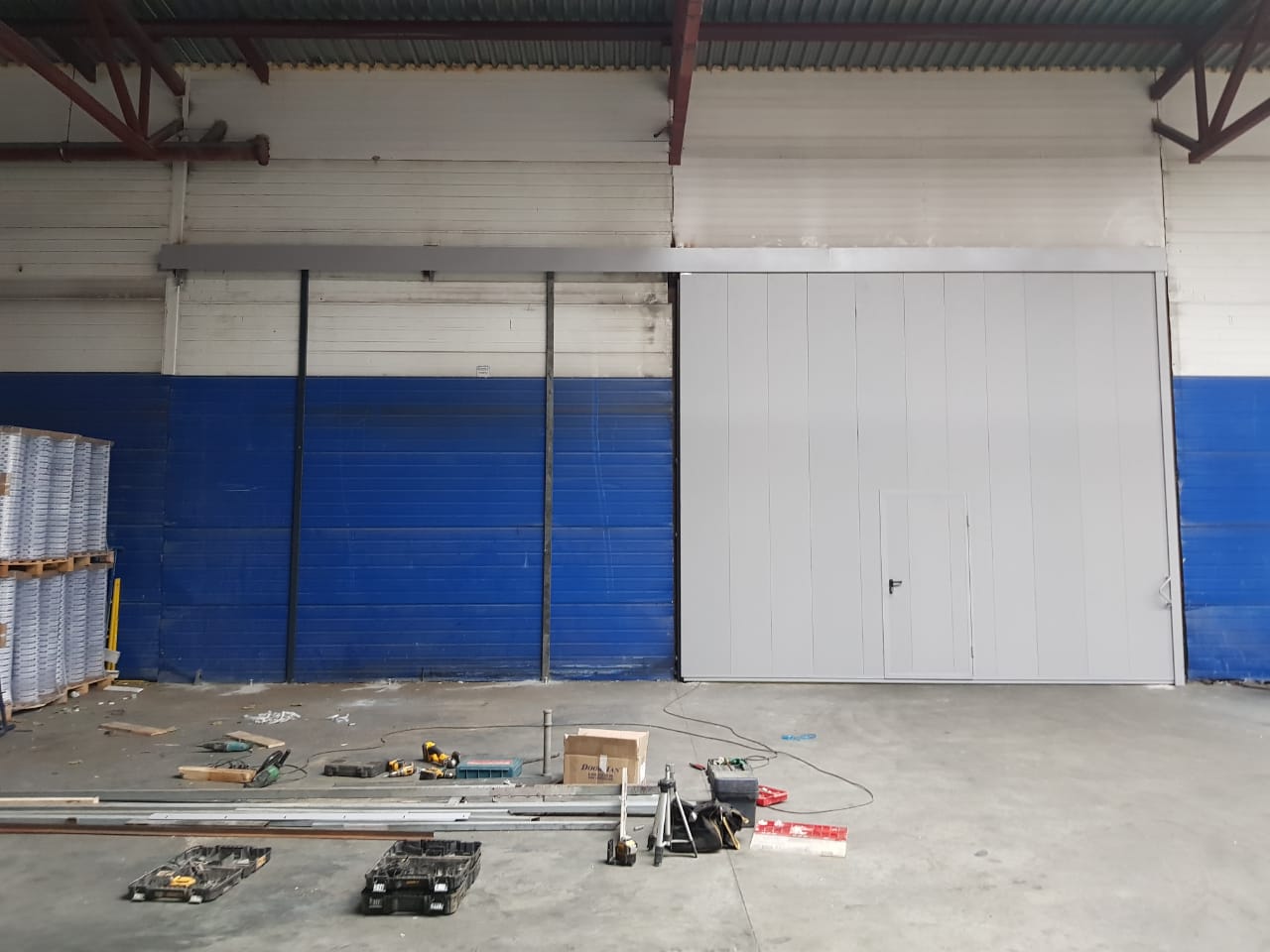

Подвесные противопожарные ворота EI90 в закрытом положении.
Общий вид полотна и подвесной системы со стороны цеха.

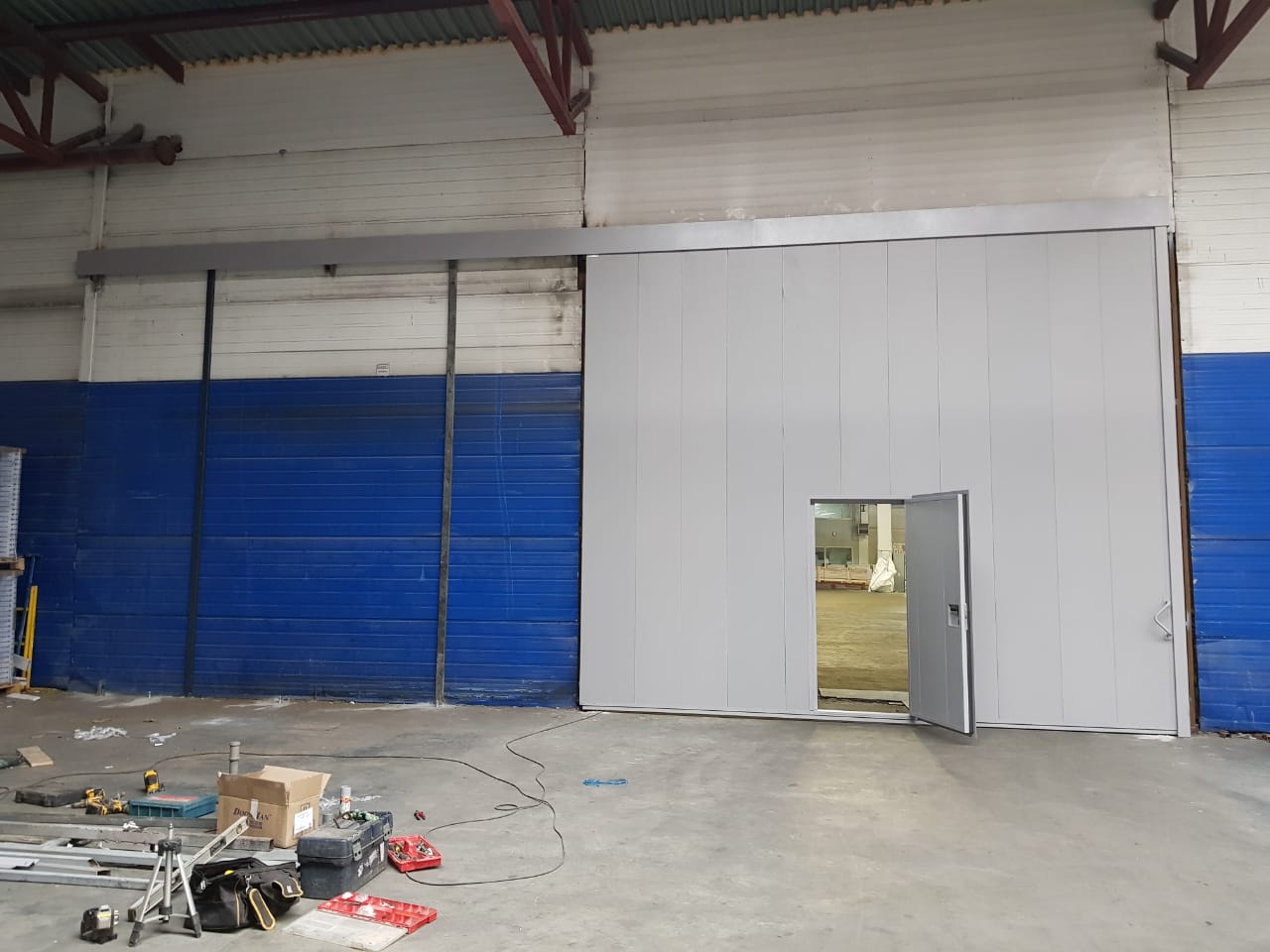

Проход через калитку при закрытом основном полотне.

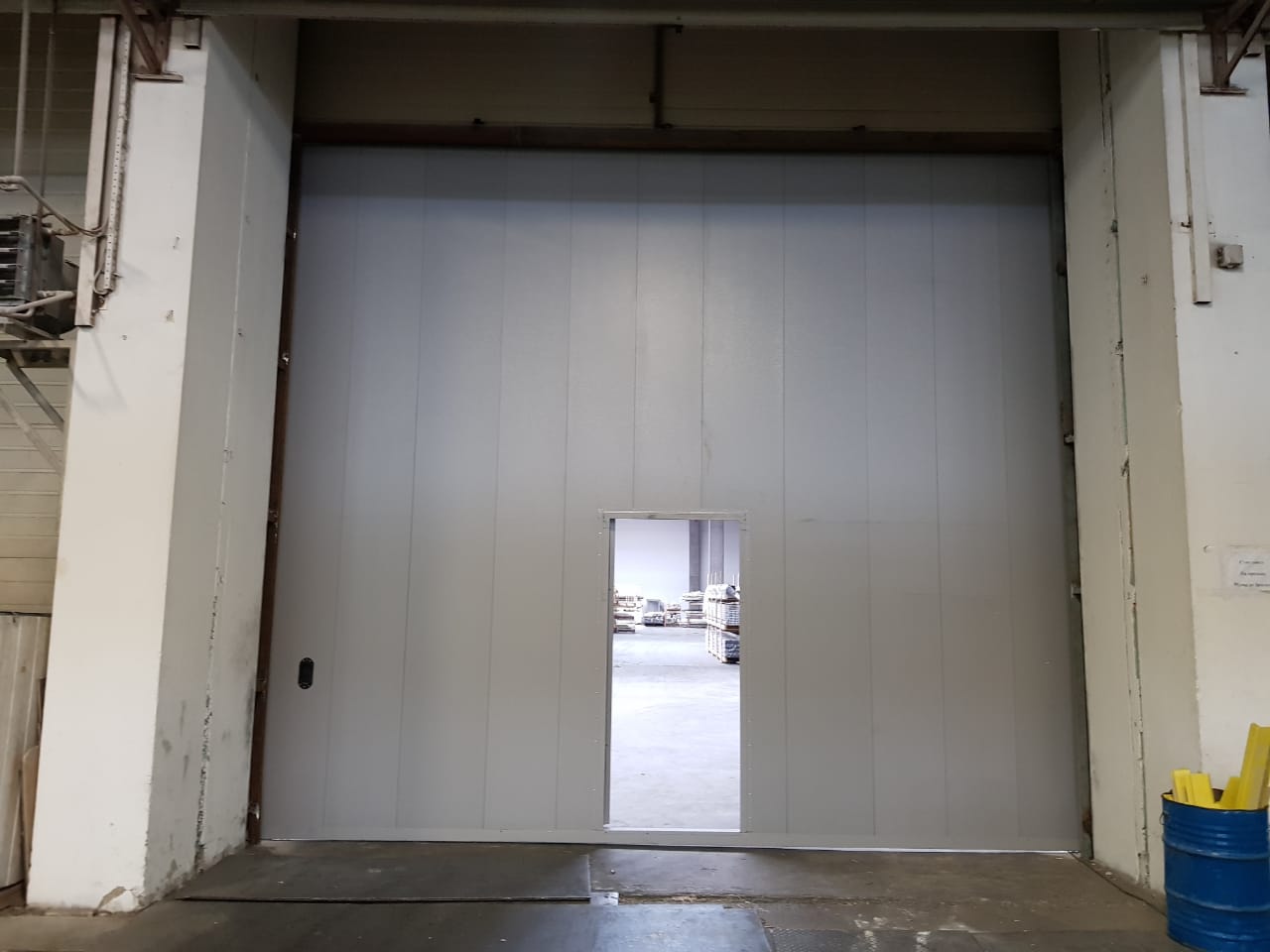

Встроенная калитка: вид с противоположной стороны проёма.
| Изделие | Подвесные противопожарные ворота EI90 |
|---|---|
| Предел огнестойкости | EI90 — 90 минут по критериям E и I в условиях стандартных испытаний |
| Объект | Предприятие по производству ПВХ-крошки |
| Местоположение | Серпухов, Московская область |
| Количество | 2 комплекта |
| Размер каждых ворот | Ширина 5000 мм × высота 4500 мм |
| Схема открывания | Откат полотна вбок по верхней подвесной направляющей |
| Проход персонала | Встроенная калитка |
| Работа ворот в видеоролике | Ручное открывание и закрывание |
| Подготовительные работы | Подготовка проёма с применением профильной трубы |
| Объём работ | Изготовление, поставка и монтаж |
| Год реализации | 2020 |
| Стоимость проекта | 1 600 000 ₽ в ценах 2020 года |
Стоимость относится к выполненному проекту 2020 года. Актуальную стоимость изготовления и монтажа рассчитываем по размерам, требуемому пределу огнестойкости, комплектации и состоянию проёмов.
Ручное открывание и закрывание подвесных противопожарных ворот на производстве ПВХ-крошки.
Полотно перемещается вдоль стены по верхнему направляющему профилю. В ролике показано ручное открывание и закрывание смонтированных ворот.
Для похожего объекта рассчитаем ворота по габаритам проезда, требуемому EI и монтажной схеме. Согласуем место для отката, подготовку проёма, встроенную калитку и комплектацию управления.
