Откатные ворота 18 метров — единая конструкция с производства

Задача

Промышленный объект: въезд на производственную территорию с шириной проёма 18 метров. Стандартный подход — сварить ворота из двух половин прямо на объекте. Клиент такой вариант не принял: сварной стык в полевых условиях даёт неизбежную потерю геометрии и снижает долговечность конструкции в нагруженной точке.

Требование: ворота должны приехать с производства готовой единой конструкцией, без стыков и доварки на месте.

Почему это сложно

Стандартные откатные ворота изготавливаются цельными до 9–10 метров — дальше большинство производителей сваривают конструкцию из двух частей прямо на монтаже. Причин несколько:

• Цех должен иметь достаточные площади и высоту потолков для сборки полотна длиной более 25 метров (само полотно плюс противовесная часть 40–50% от проёма)

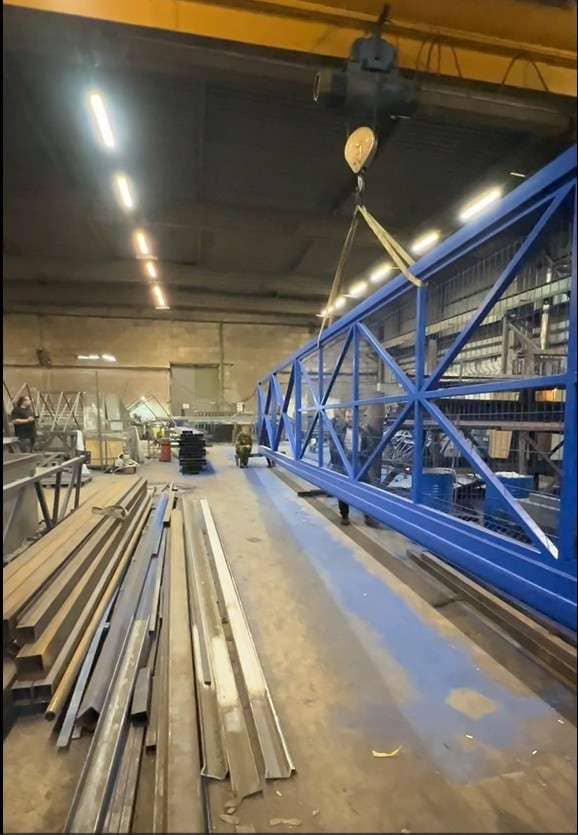

• Обязательна кран-балка — без неё переместить конструкцию весом 3+ тонны невозможно
• Логистика: доставка 25-метрового изделия требует специального транспорта и отдельного разрешения на перевозку негабаритного груза
• Геометрия: 18-метровое полотно должно оставаться идеально ровным под собственным весом — это вопрос расчёта металлоёмкости и системы рёбер жёсткости

Наше решение

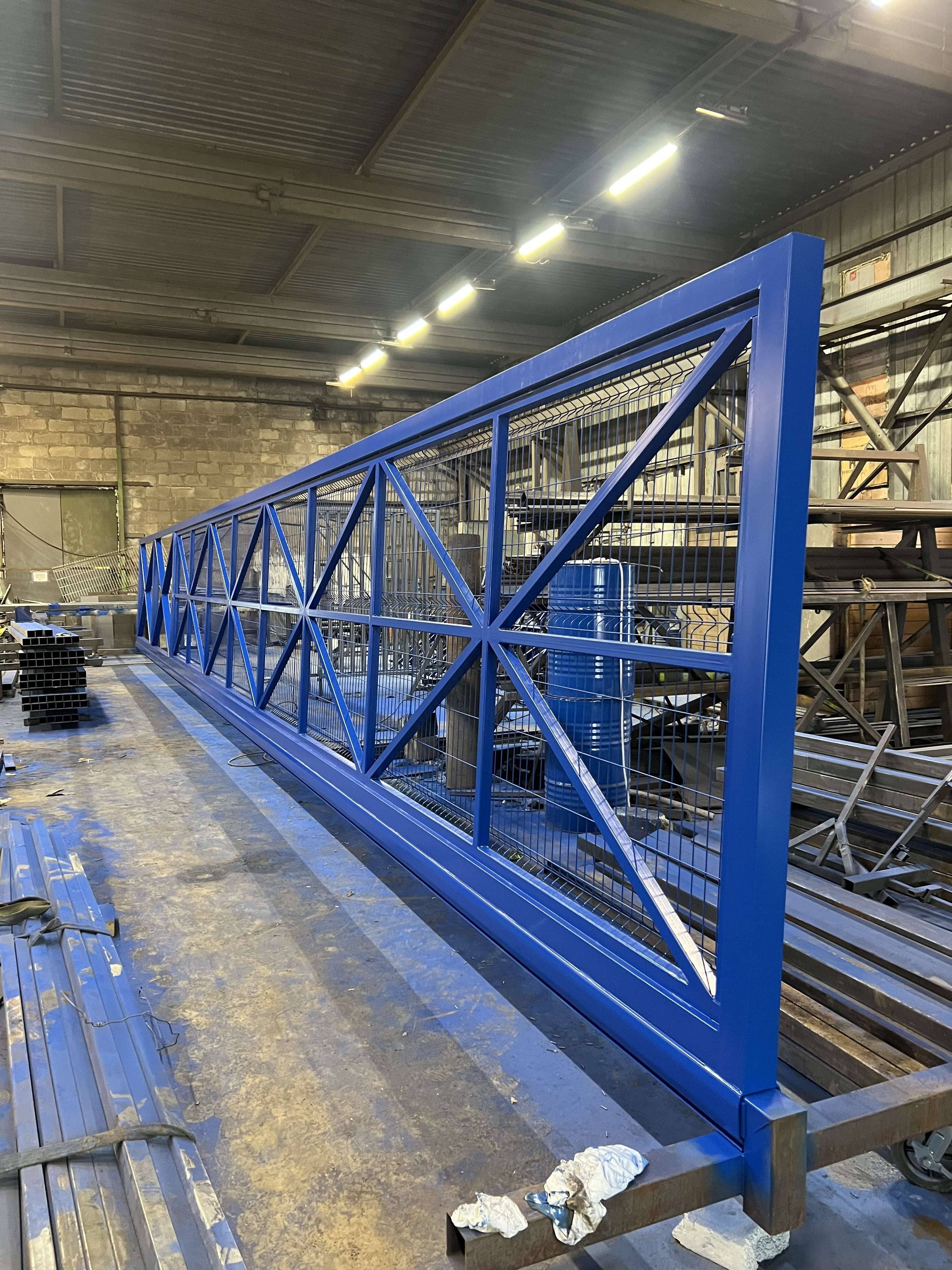

Конструкция рассчитана под нагрузки 18-метрового полотна: внешний каркас из трубы 80×40 мм, усиленная система диагональных связей и поперечных рёбер, подобранных под данный пролёт и тип заполнения. Сварка на горизонтальных столах по нивелиру полуавтоматическим оборудованием — никаких швов «в потолок» и «в стену», которые неизбежны при монтаже на объекте.

Консольное оборудование подобрано под массу полотна с запасом по несущей способности. Для таких конструкций мы используем только балки Alutech или DoorHan соответствующего типоразмера — кустарные аналоги под такой вес не применяем.

Покраска — в отапливаемой покрасочно-сушильной камере краской Tikkurila TEMADUR. Перекрасить 18-метровые ворота на объекте невозможно, поэтому покрытие выполнено с запасом по защитным свойствам с первого раза.

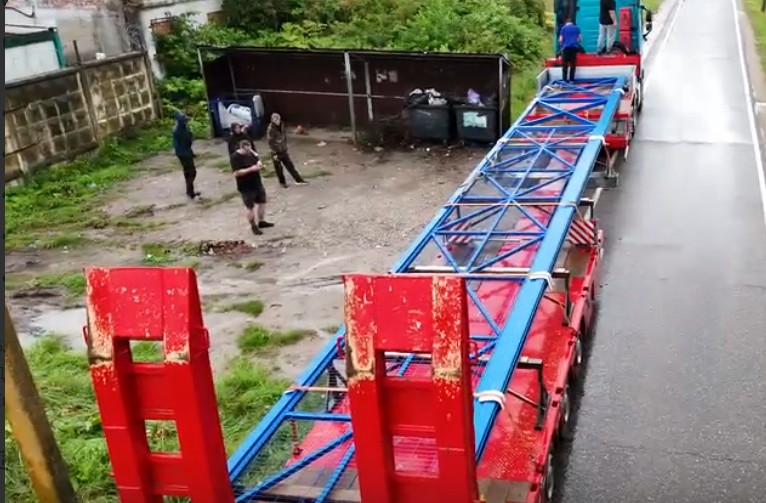

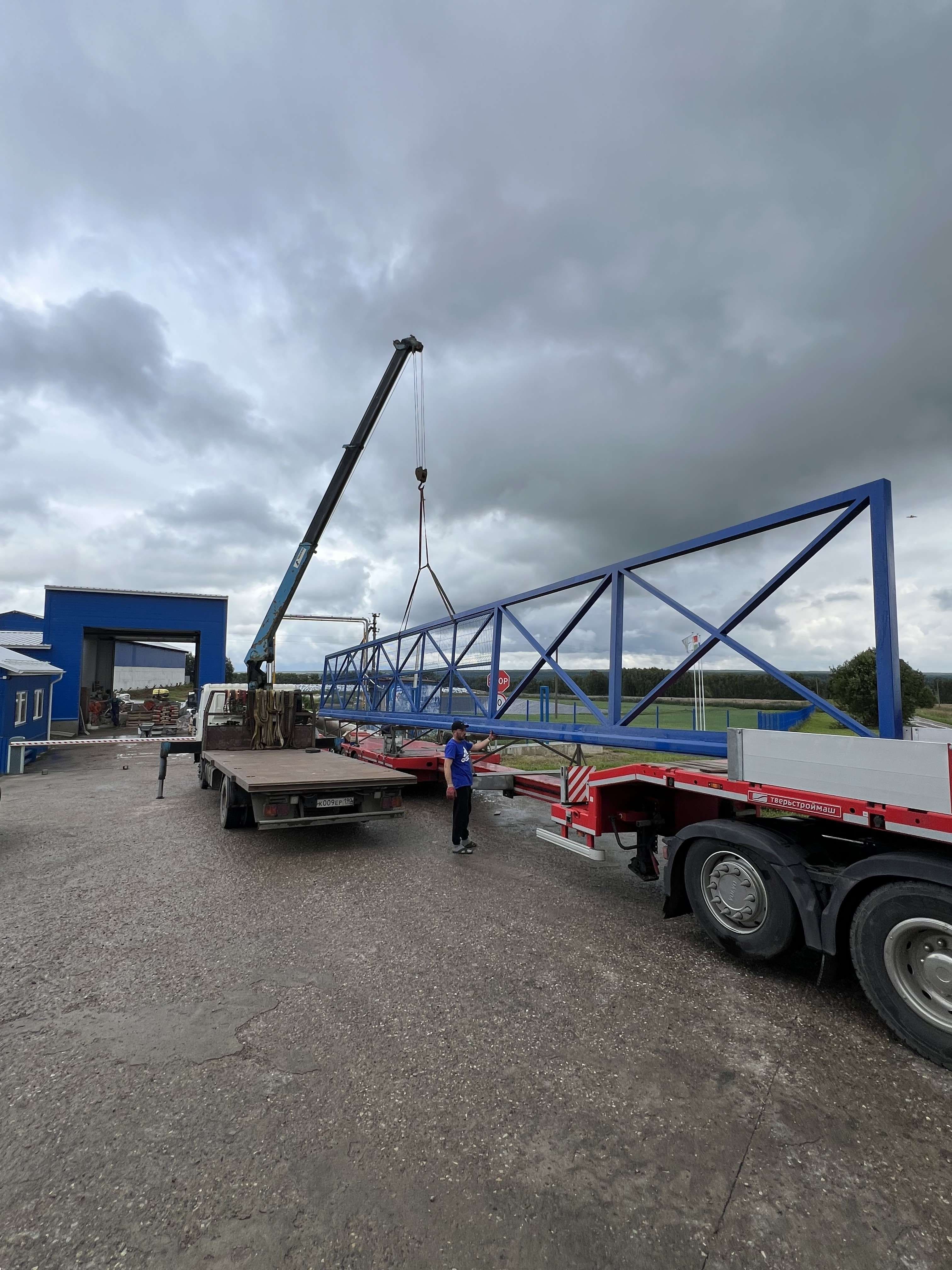

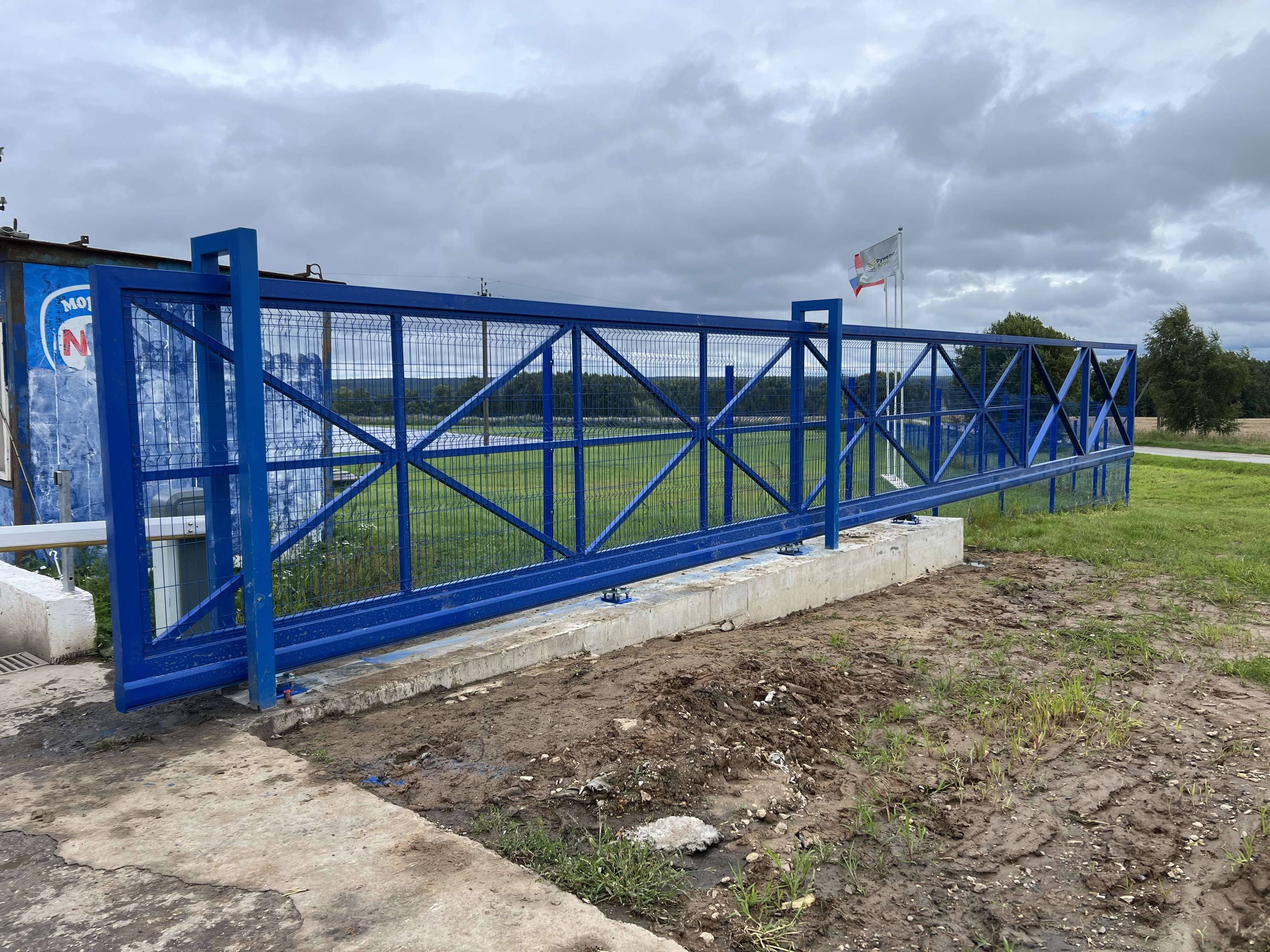

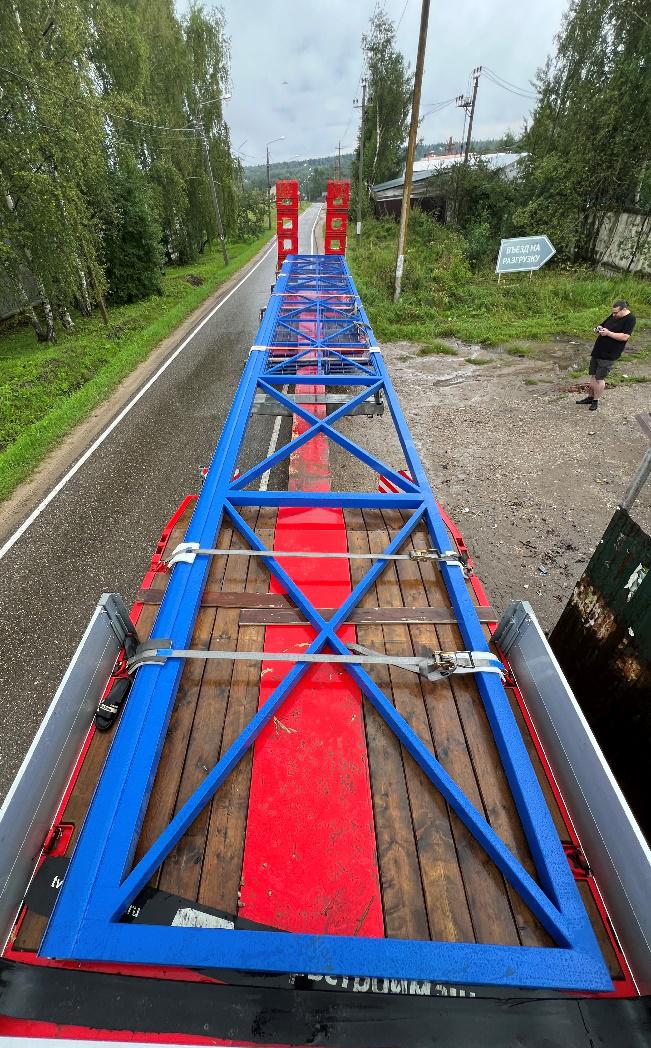

Доставка: спецтранспорт, негабаритный груз, согласование маршрута. На объекте — подъём краном и установка на подготовленный фундамент.

Фотографии

Технические характеристики
