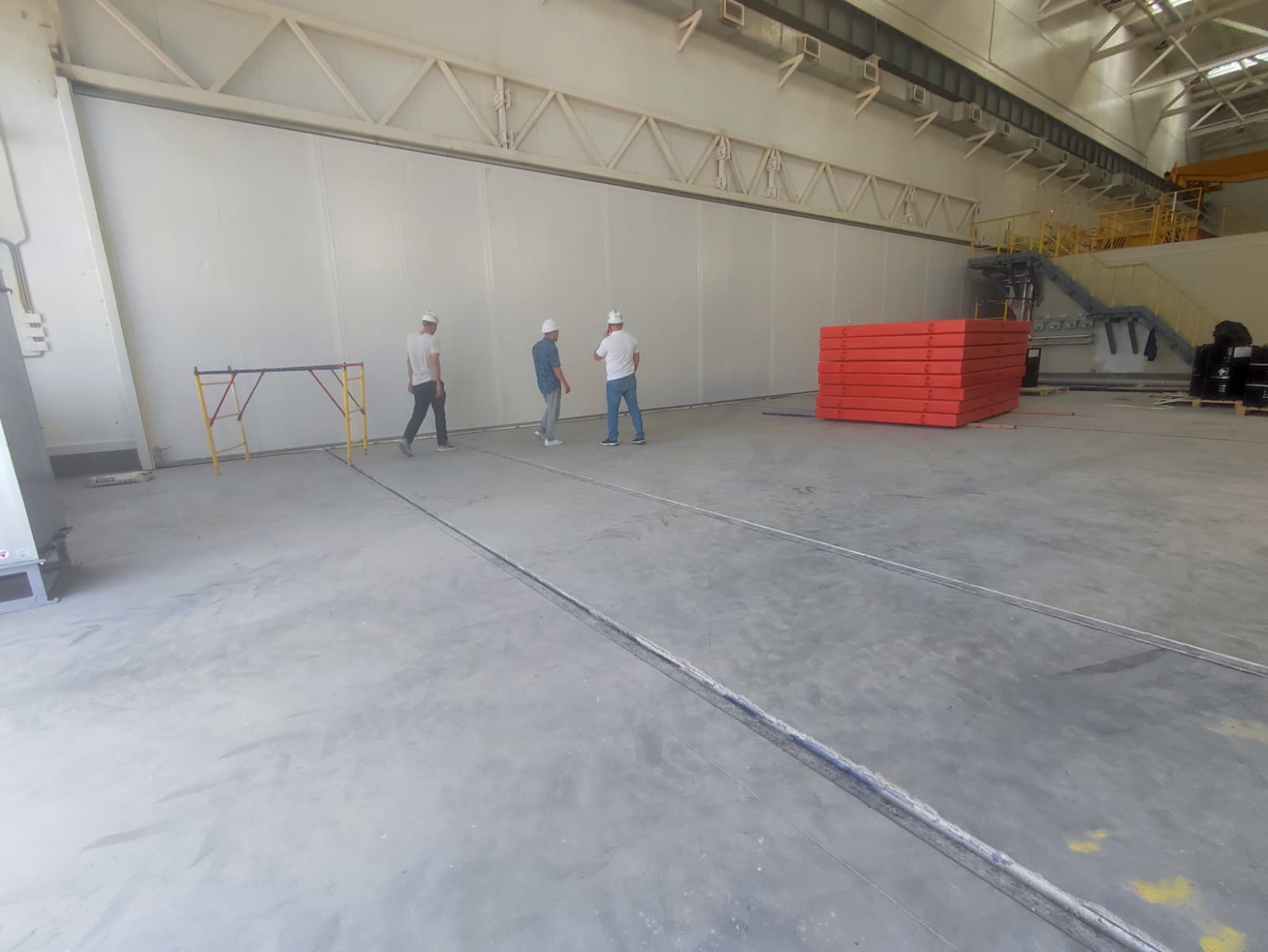

Подвесные откатные ворота 24×4,5 м для АО «Транснефть Диаскан»

Проект выполнен для АО «Транснефть Диаскан» в Луховицах. Задача — изготовить и установить подвесные откатные ворота внутри здания для разделения смежных производственных помещений.

Главная особенность объекта — проём размером 24 × 4,5 метра. Заказчику нужно было получить надёжную подвижную перегородку, которая в закрытом положении разделяет помещения, а в открытом — полностью освобождает проём без нижних направляющих, порогов и препятствий для движения техники.

Стандартные решения для такого проёма не подходили: обычные секционные, распашные или классические откатные конструкции не закрывали задачу по габаритам, массе и требованиям к свободному проезду.

• Ширина проёма 24 метра. В открытом положении весь проём должен был оставаться свободным, без частичных перегородок и без элементов, мешающих перемещению между помещениями.
• Большая масса полотна. Ворота такого размера создают серьёзную нагрузку на несущую систему. Обычная консольная или подвесная схема для стандартных ворот здесь не выдержала бы по запасу прочности и ресурсу.
• Эксплуатация внутри производственного здания. В зоне ворот перемещается техника и оборудование, поэтому на полу нельзя было оставлять рельсы, направляющие или выступающие элементы.
• Требование к лёгкому ходу. Несмотря на масштаб конструкции, ворота должны были двигаться плавно и без чрезмерной нагрузки на автоматику.

На стадии заливки бетонного пола была заранее разработана и интегрирована специальная консольная система. Это позволило распределить нагрузку от полотна и разместить несущие элементы так, чтобы готовая конструкция не мешала работе помещения.

Ворота получились не просто крупногабаритными, а именно адаптированными под производственный процесс: в закрытом состоянии они работают как надёжная перегородка между цехами, а при открытии полностью освобождают проём.

Отдельный акцент — ход полотна. Несмотря на большой размер и массу, конструкция была рассчитана так, чтобы среднестатистический человек мог сдвинуть ворота самостоятельно, без использования автоматики. Это показатель правильного расчёта несущей системы, роликовых узлов и распределения веса.

Для автоматизации установлен мощный привод DOORHAN Sliding-5000, рассчитанный на откатные ворота весом до 5 тонн. В таких проектах привод не должен компенсировать ошибки механики: сначала конструкция обязана легко и правильно двигаться вручную, и только после этого подключается автоматика.

Именно поэтому основной упор был сделан не только на мощность привода, а на правильную механику: несущую систему, геометрию движения и отсутствие лишнего сопротивления при открытии.

Нажмите на фото для просмотра в полном размере

×

‹

›

Нажмите для просмотра

Что показано в видео

• Процесс работы подвесных откатных ворот в производственном помещении
• Открытие крупногабаритного проёма без нижнего рельса и препятствий на полу
• Плавный ход полотна при большой ширине и массе конструкции
• Работа ворот как подвижной перегородки между смежными цехами

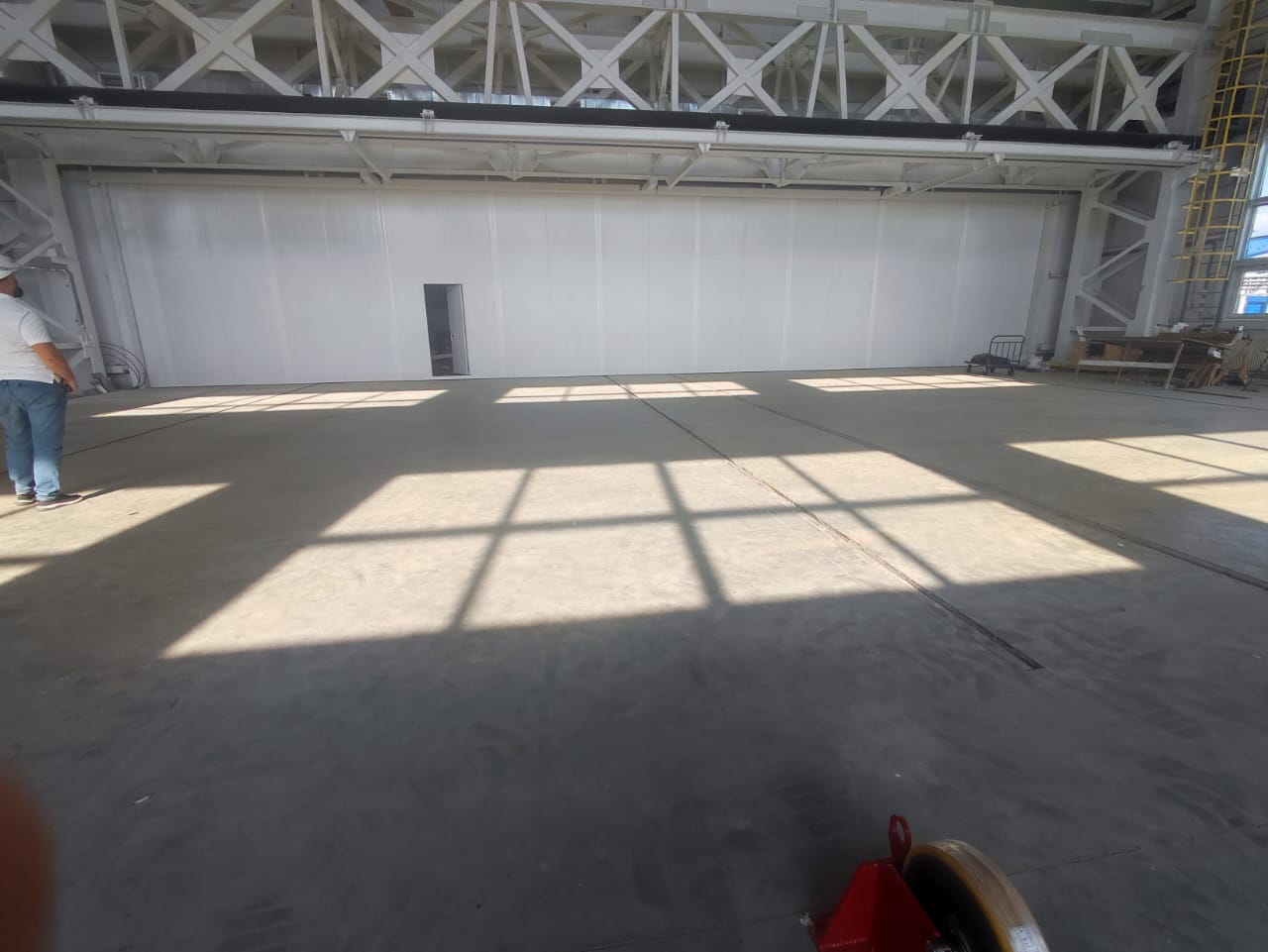

Луховицы. Объект: АО «Транснефть Диаскан». Проект: подвесные откатные ворота 24 × 4,5 м внутри производственного здания.
