Телескопические откатные ворота 18 и 13 метров

Коммерческий объект: два больших проёма — 18 и 13 метров шириной, высота 3 метра, заполнение решётчатым профилем. Задача — перекрыть оба проёма надёжными автоматическими воротами, которые прослужат долго без потери геометрии и проблем в эксплуатации.

Стандартные откатные ворота единым полотном при таких размерах неприменимы: вес конструкции достигал бы значений, при которых невозможно гарантировать ни стабильную геометрию, ни надёжную работу автоматики. Решение — телескопические ворота.

Телескопическая система — это когда два жёстко связанных между собой полотна при открытии движутся вместе и перекрывают первую половину проёма. Одновременно третье полотно через специальную систему роликов и тросов выезжает между спаренным блоком — и перекрывает оставшуюся половину.

В закрытом положении все три полотна стоят в одну линию и проём закрыт полностью. При открытии — конструкция складывается вдоль забора, занимая вдвое меньше места, чем потребовалось бы при стандартной откатной системе. Это и позволяет перекрывать проёмы 13–18 метров там, где места для обычного отката просто нет.

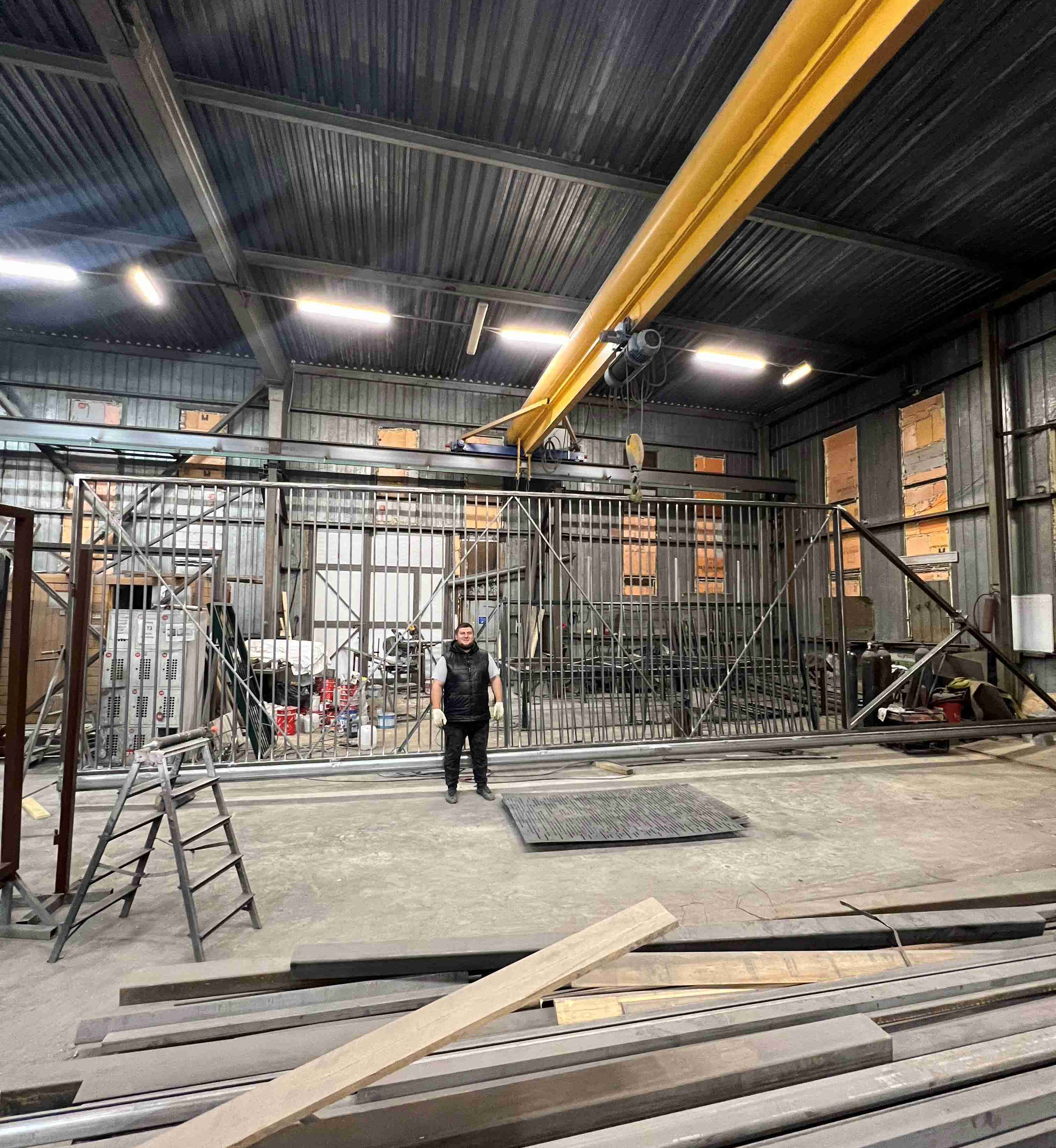

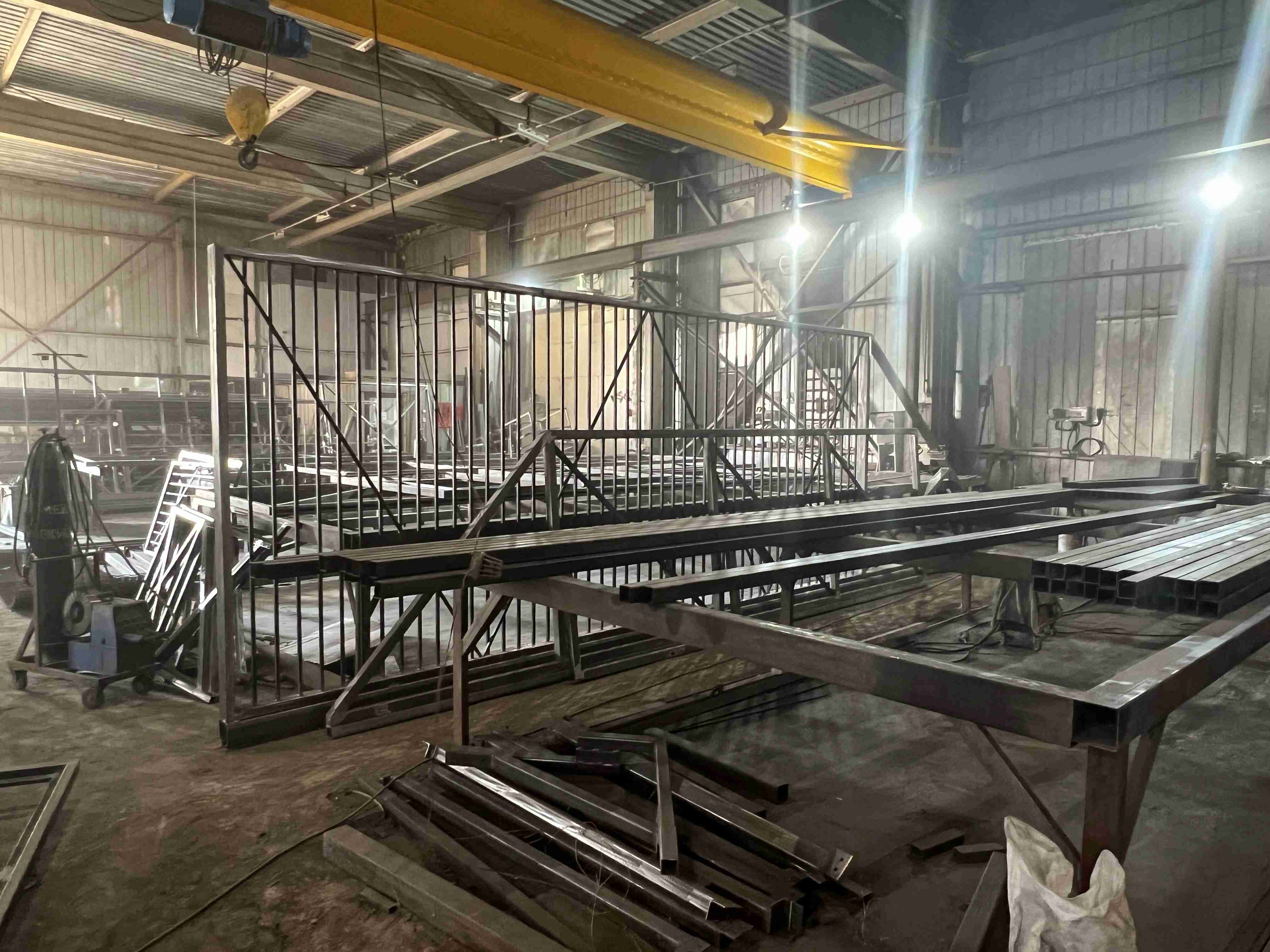

• Точность конструкции. Три полотна должны двигаться строго согласованно. Любая неточность в геометрии — и система начинает клинить, изнашивать ролики, работать с ударами. Сборка велась на горизонтальных столах по нивелиру.
• Вес и металлоёмкость. Ворота для 18-метрового проёма высотой 3 метра с решётчатым заполнением — масса каждого комплекта достигает предельных значений для автоматики. Подбор привода и консольного оборудования — строго под фактический вес с запасом.
• Логистика. Конструкции такого габарита не помещаются в стандартный транспорт. Доставка — длинномерами, разгрузка и установка — автокраном на объекте.
• Фундамент. Под каждые ворота изготовлены и забетонированы закладные элементы, столбы и фундамент — всё в рамках одного комплекса работ.

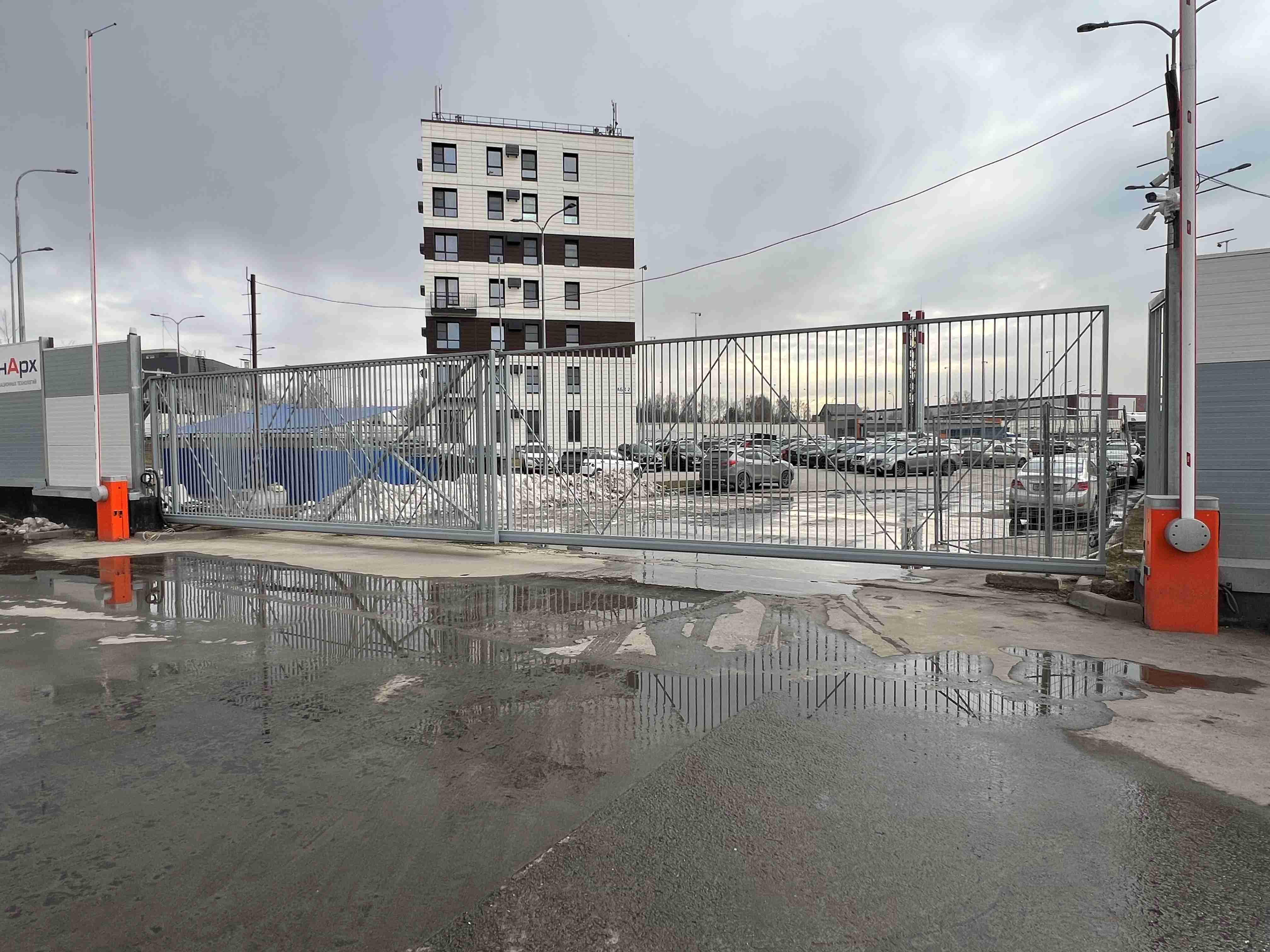

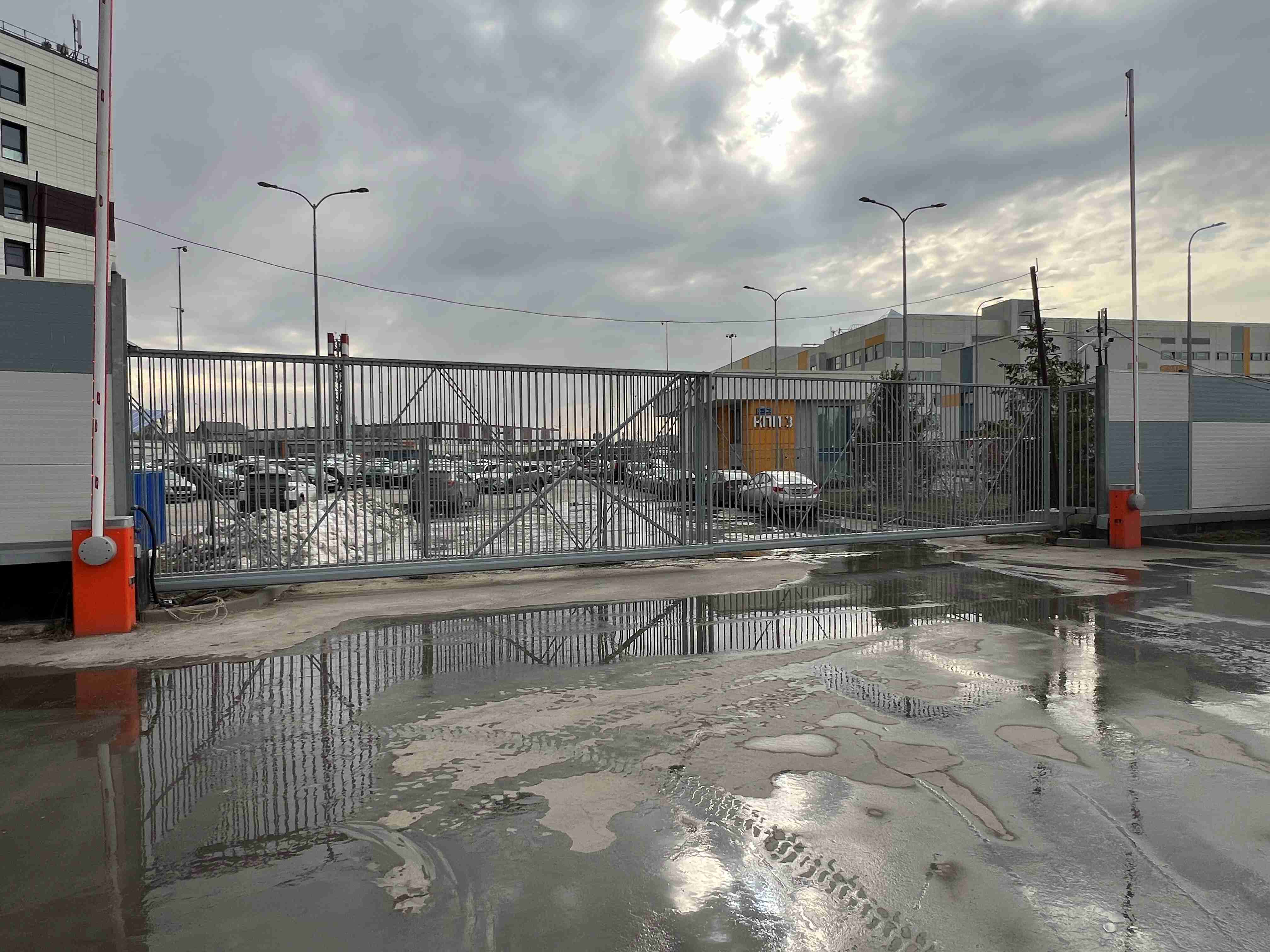

Изготовлены два комплекта телескопических откатных ворот — на проёмы 18 и 13 метров. Заполнение — решётчатый профиль, цвет RAL 7001 (светло-серый). Покраска в отапливаемой покрасочно-сушильной камере краской Tikkurila TEMADUR.

Автоматика — CAME BY-3500T (производство Италия), рассчитана на ворота массой до 3,5 тонн. Один из немногих приводов на рынке, способных стабильно работать с такими нагрузками в режиме регулярной эксплуатации.

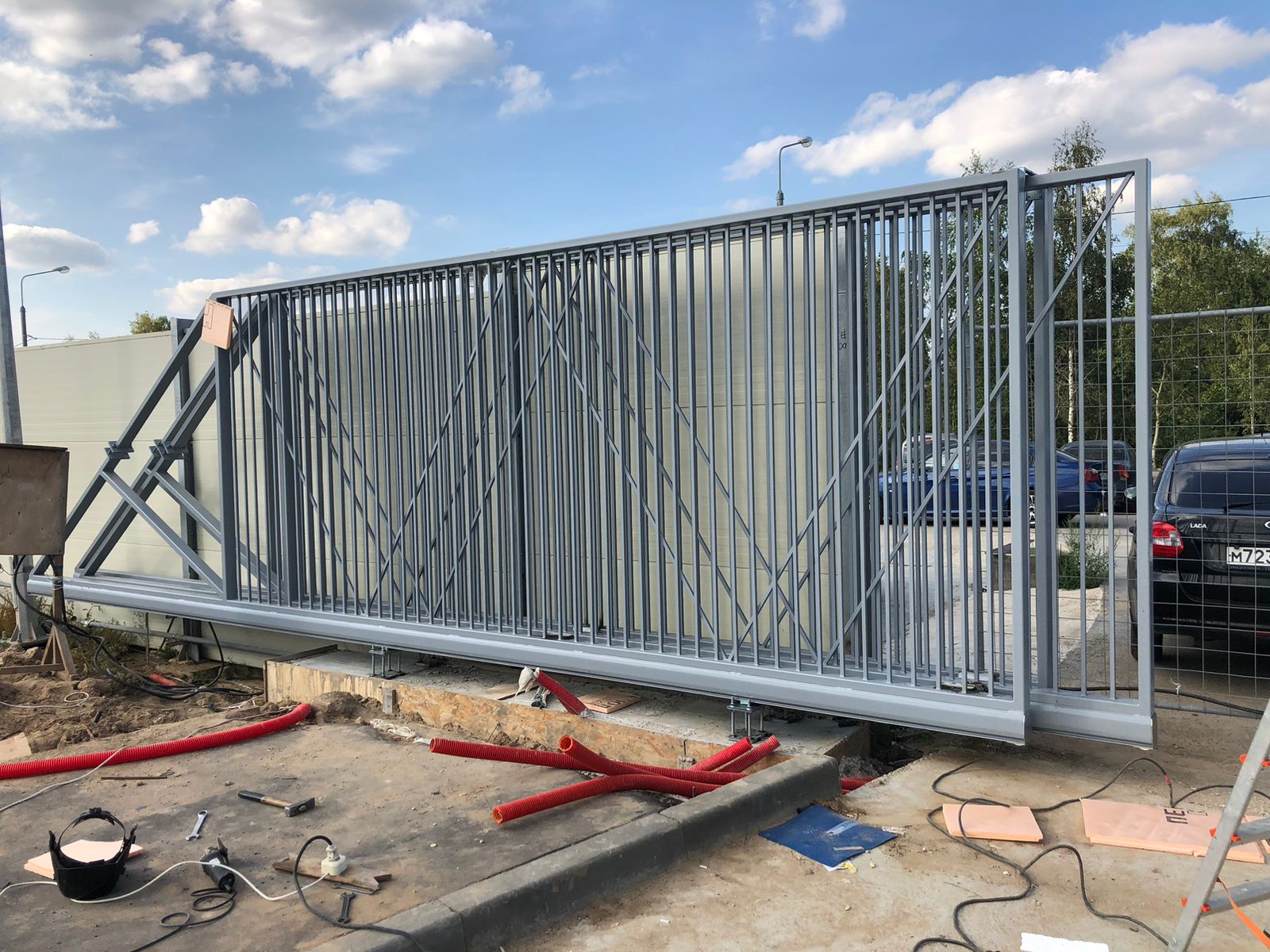

В рамках проекта выполнен полный комплекс: изготовление ворот на собственном производстве, доставка длинномерами, монтаж автокраном, изготовление и бетонирование закладных элементов, столбов и фундамента.
