Материал ведущего инженера «Тор Систем». Фотографии и схемы в статье — из нашей памятки по качеству монтажа.
Ворота открылись с пульта — это ещё не приёмка монтажа. Нужно проверить, как выставлены направляющие, на чём держатся подвесы, плотно ли закрывается полотно и как работает автоматика. Перекосы и слабые крепления не всегда мешают первому запуску, но дают о себе знать при дальнейшей эксплуатации.
Мы подготовили этот разбор для заказчиков гаражных секционных ворот и промышленных секционных ворот. В его основе — десять проверок, которые наш ведущий инженер включил в памятку к коммерческому предложению. Показываем правильные решения и ошибки на фотографиях, объясняем, что проверить до приезда бригады и при сдаче работ.
Общие принципы одинаковы для ворот DoorHan, Alutech, Hormann и других производителей: точная геометрия, надёжное крепление, плавное движение и исправные устройства безопасности. Но монтажная схема, комплектующие и допуски конкретной модели определяются её заводской инструкцией. Числа в нашем чек-листе не заменяют эту инструкцию.
Что входит в монтаж секционных ворот: проверка проёма и основания, установка направляющих и полотна, сборка и балансировка подъёмного механизма, подключение предусмотренной автоматики, проверка безопасности и сдача ворот заказчику. Ниже разбираем каждый этап и десять проверок, с которыми нужно принять готовую работу.
Нажмите на фотографию или схему, чтобы открыть её целиком. В галереях можно переключаться между примерами одного раздела.
Подготовка проёма под секционные ворота
Качественная установка начинается с замера. Недостаточно сообщить только ширину и высоту проёма: секционное полотно движется по направляющим внутри помещения, а над ним или сбоку размещаются элементы подъёмного механизма и привода. Для них нужно место и надёжное основание.
Ширина, высота, притолока, пристенки и глубина помещения
До заказа мы проверяем размеры проёма в нескольких точках, отметку будущего чистового пола и пространство за проёмом. По этим данным подбираем ворота и тип подъёма. Минимальная притолока и ширина пристенков зависят от серии ворот, монтажной схемы и автоматики: одна цифра «для любых секционных ворот» здесь не работает.
| Что измеряем | Для чего это нужно |
|---|---|
| Ширина и высота проёма | Определить размеры ворот и выявить различия между верхом, низом и боковыми сторонами проёма. |
| Притолока — расстояние от верха проёма до потолка или ближайшего препятствия | Проверить размещение направляющих, вала и других элементов выбранной конструкции. |
| Левый и правый пристенки | Проверить место для вертикальных направляющих, креплений и бокового оборудования. |
| Глубина помещения | Разместить открытое полотно, направляющие и, при соответствующей комплектации, шину потолочного привода. |
| Уровень чистового пола | Определить нижнюю отметку ворот и обеспечить прилегание нижнего уплотнителя. |
| Балки, трубы, вентиляция, кабельные трассы и светильники | Убедиться, что коммуникации не пересекают зону движения полотна и места крепления ворот. |
Плоскость проёма и материал основания
Поверхности для крепления ворот должны образовывать общую плоскость. Наплывы раствора, выступы и перепады нельзя исправить простым притягиванием направляющей: профиль повторит неровность, и геометрия ворот нарушится. До монтажа нужно согласовать выравнивание или монтажную раму.
Отдельно определяем материал и состояние стен, притолоки и потолка. Крепление к бетону, кирпичу или металлическому каркасу требует разных решений. Отделка и декоративное обрамление сами по себе не подтверждают несущую способность основания. Если проём обшит, выясняем, к какой конструкции будет крепиться каждый нагруженный узел.

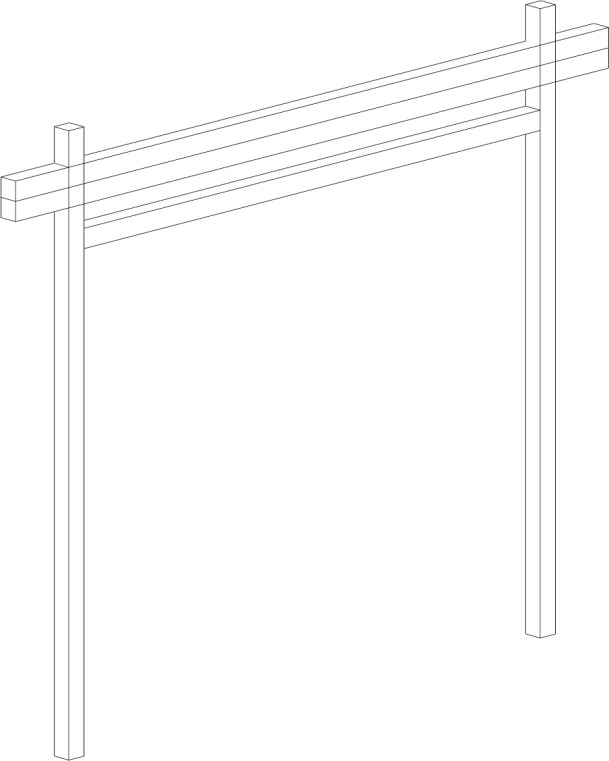

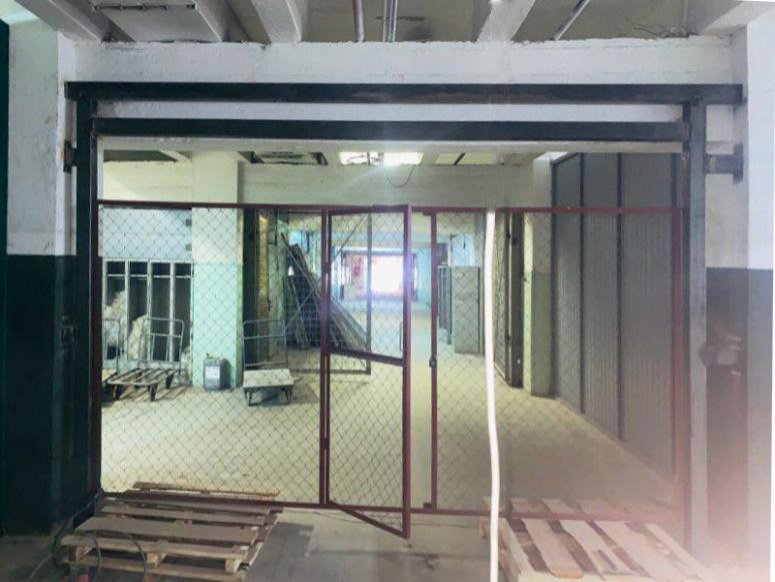

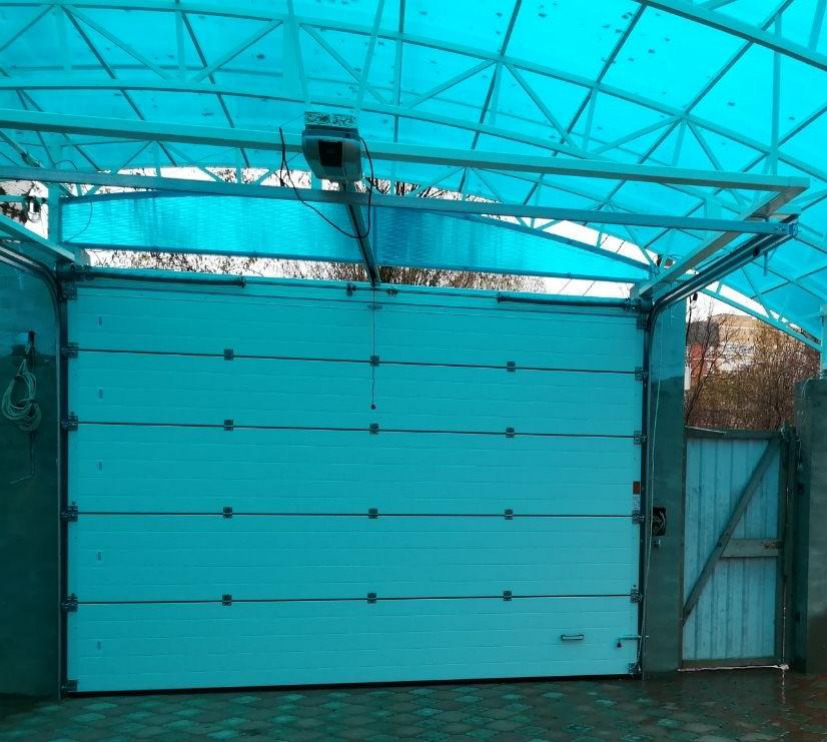

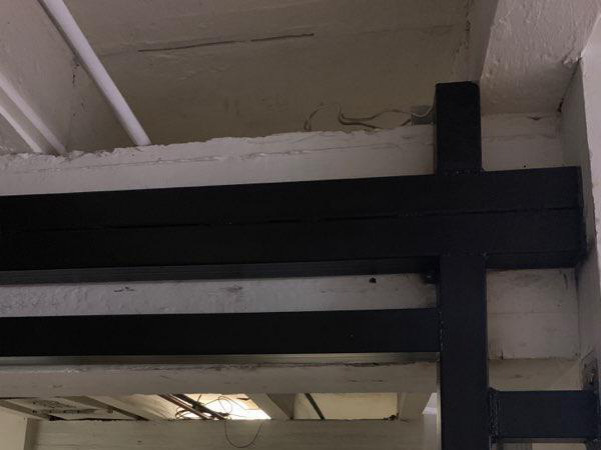

Когда нужна металлическая рама

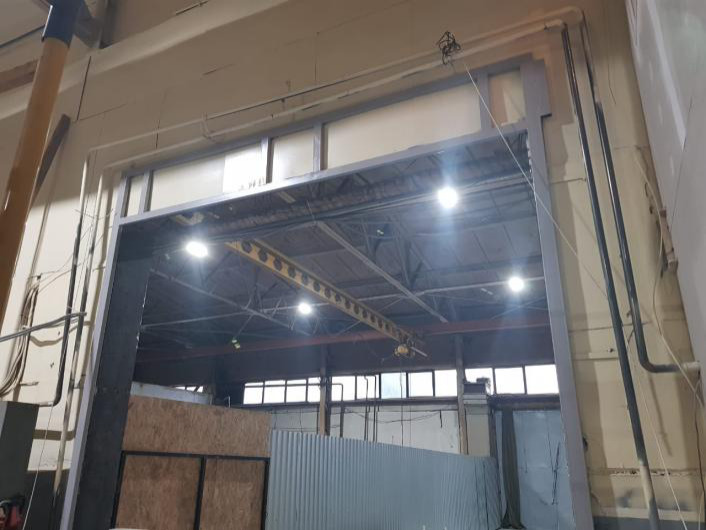

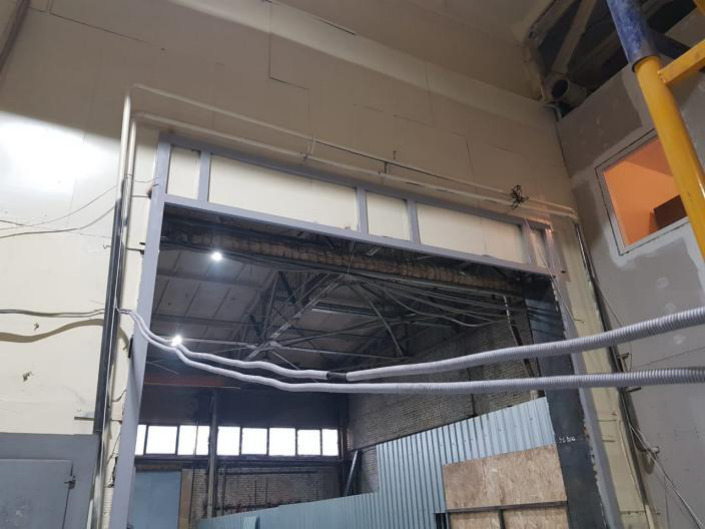

Если подходящих поверхностей нет либо они расположены в разных плоскостях, мы предусматриваем дополнительное металлическое обрамление. Рама создаёт основу для направляющих и других элементов ворот. Её сечение, крепления и связи подбираются под конкретный проём; копировать конструкцию с фотографии без проверки нагрузок нельзя.
Условия подготовки проёма лучше зафиксировать до заказа. Если пол ещё не залит, нужно знать его окончательную отметку. Если под потолком планируется вентиляция, её трассу согласовывают с размещением ворот. Для проверки проёма можно заказать замер.
Как проходит монтаж секционных ворот
Состав работ зависит от комплектации, но при сдаче заказчик должен получить собранную и настроенную систему. «Повесить полотно» и «сдать ворота в эксплуатацию» — разные по объёму работы.
Какие узлы проверяем
Полотно состоит из соединённых петлями секций и движется на роликах по направляющим. Его вес уравновешивает пружинный механизм: в зависимости от модели применяются торсионные пружины на валу или пружины растяжения. В подъёмной системе работают тросы и предусмотренные конструкцией узлы. Вокруг полотна расположены уплотнители, а автоматические ворота дополнены приводом и устройствами управления.
При приёмке важно проверить всю эту систему. Геометрия направляющих, крепление опор и балансировка связаны между собой; отдельно исправный электропривод не подтверждает правильную сборку механической части.
- Проверяем готовность проёма. Сверяем размеры, плоскости, уровень пола и точки крепления с согласованной схемой.
- Собираем несущую систему. Выставляем направляющие, устанавливаем кронштейны, подвесы и предусмотренные усиления. Проверяем уровни и диагонали.
- Собираем полотно и подъёмный механизм. Устанавливаем секции, петли, роликовые узлы и элементы уравновешивания по инструкции выбранной модели.

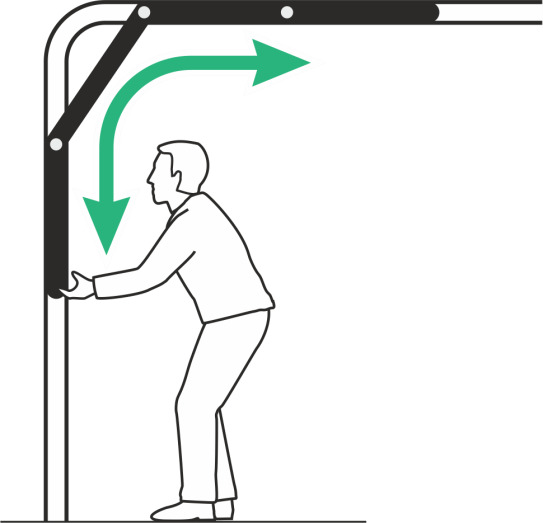

- Проверяем ручной ход. Контролируем балансировку, зазоры, примыкания и отсутствие участков с повышенным сопротивлением.
- Устанавливаем автоматику и аксессуары. Подключаем управление и предусмотренные устройства безопасности, настраиваем конечные положения.
- Проводим приёмку. Выполняем пять полных циклов, демонстрируем функции ворот и передаём эксплуатационные документы.
Настройку пружин, тросов и нагруженных узлов выполняет монтажник. Заказчику важно увидеть результат проверки и понимать порядок безопасного управления воротами.
Гаражные и промышленные ворота: что меняется
В гараже особенно важно проверить доступную притолоку, глубину помещения и расположение потолочного привода. На промышленном объекте к этому добавляются большие проёмы, высота здания, металлокаркас, длинные направляющие и режим работы ворот. Здесь нередко требуются отдельные опорные конструкции и другая схема подъёма.
Стандартный, низкий, высокий, вертикальный и наклонный подъём различаются расположением направляющих и оборудования. Поэтому горизонтальность проверяют только там, где она предусмотрена схемой. Направляющая наклонного подъёма должна соответствовать проектному углу, а не условному горизонту.
Выбирая секционные ворота для склада, цеха или ангара, согласуйте монтажную схему вместе с конструкцией здания. Это позволяет заранее определить необходимость рам, консолей и других дополнительных работ.
Что меняется при монтаже гаражных и промышленных ворот
Качество креплений, геометрию и работу механизма проверяем в обоих случаях. Различия закладываем в монтажную схему ещё до поставки: по размерам полотна, зданию и режиму работы.
| Параметр | Гараж | Промышленный объект |
|---|---|---|
| Место над проёмом | Проверяем притолоку и глубину гаража; при ограниченном месте подбираем предусмотренный серией низкий подъём. | Учитываем высоту цеха или склада, балки и коммуникации; стандартный, высокий или вертикальный подъём выбираем по проёму и конструкции ворот. |
| Крепления и опоры | Проверяем стены, перемычку и потолок, при необходимости согласуем монтажную раму. | Дополнительно согласуем крепление к каркасу здания, консоли или фермы. Опоры подбираем под массу ворот и монтажную схему. |
| Привод и питание | Проверяем место под потолочный или другой совместимый привод, точку питания и возможность ручной разблокировки. | Учитываем совместимость привода с выбранным подъёмом, интенсивность работы, место под блок управления и кабельные трассы. |
| Сдача и дальнейшая работа | Показываем владельцу управление, ручной режим и порядок обслуживания. | Передаём инструкции ответственному сотруднику, проверяем предусмотренные проектом режимы и устройства безопасности, согласуем обслуживание. |
Напряжение питания и требования к электроподключению берём из документации конкретного привода. Размер проёма или слово «промышленные» сами по себе не определяют схему питания. Кабели и точку подключения согласуем до приезда монтажной бригады.
10 правил проверки качества монтажа
Для приёмки подготовьте этот список и инструкцию именно к вашим воротам. Геометрию монтажник показывает с помощью лазерного уровня и рулетки, работу механизмов — в движении. Фотографии в статье открываются в полном размере по нажатию.
| № | Что проверяем | Какой результат ожидаем |
|---|---|---|
| 1 | Вертикальные направляющие Положение обеих направляющих по уровню |
До 1,5 мм на метр, но не более 5 мм на всю высоту — по нашему чек-листу. |
| 2 | Горизонтальные направляющие Положение обеих направляющих по длине |
До 1,5 мм на метр, но не более 5 мм на всю длину; для наклонной схемы проверяется проектный угол. |
| 3 | Геометрия вертикальных направляющих Зазоры справа и слева, положение полотна |
Равномерные зазоры в открытом и закрытом положениях; размеры — по инструкции ворот. |
| 4 | Диагонали горизонтальных направляющих Две диагонали между крайними точками |
Разность не более 2 мм — по нашему чек-листу. |
| 5 | Прилегание уплотнителей Верх, боковые стороны и низ полотна |
Нет видимых щелей; нижний уплотнитель прилегает к чистовому полу. |
| 6 | Крепление несущих элементов Крепёж, шайбы и строительное основание |
Все предусмотренные крепления установлены; крепёж соответствует основанию и нагрузке. |
| 7 | Подвесы и диагональные связи Жёсткость крепления направляющих |
Направляющие не раскачиваются; длинные подвесы требуют отдельного конструктивного решения. |
| 8 | Встроенная калитка Прилегание, доводчик, ручка, замок |
Калитка открывается и закрывается без заеданий; установленная блокировка исправна. |
| 9 | Электропривод и управление Крепление, кабели, конечные положения |
Равномерное движение, исправное ручное управление и работа подключённых устройств. |
| 10 | Проверка готовых ворот Пять полных циклов и демонстрация функций |
Ворота проходят проверку; заказчику показаны режимы управления и разблокировка. |
О допусках. Значения 1,5 мм/м, 5 мм и 2 мм ниже приведены из нашей инженерной памятки. Применять их нужно с учётом конструкции ворот и заводской монтажной документации. Если для модели указан другой допуск или особая схема установки, проверку проводят по её инструкции.
1. Вертикальные направляющие: проверяем обе стороны

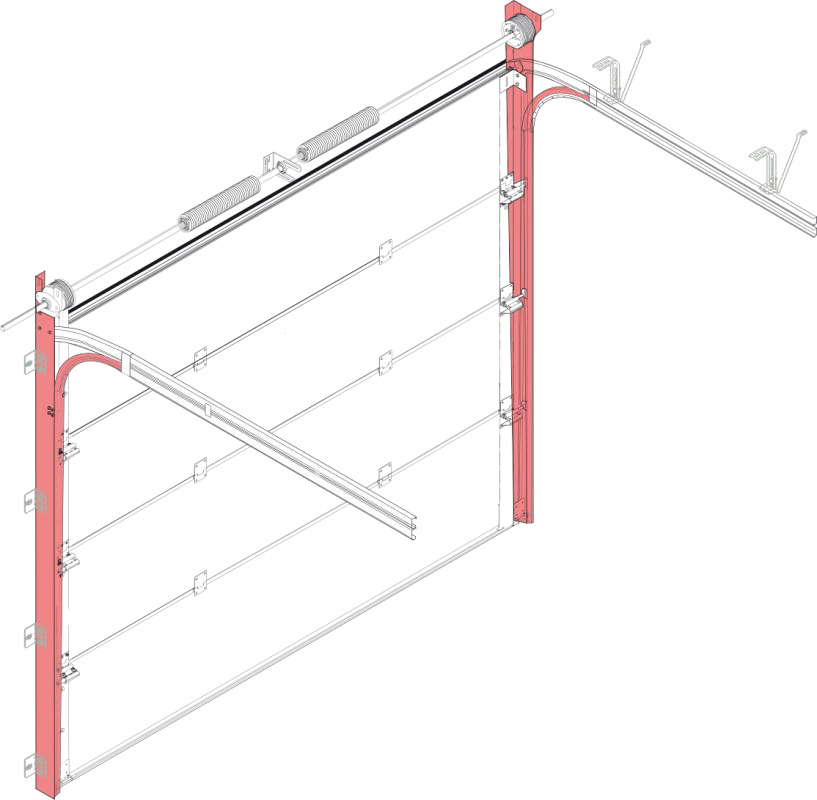

Вертикальные направляющие задают движение полотна у проёма. Если одна стойка наклонена или обе установлены с разными отклонениями, ролики работают неравномерно, а зазоры меняются по высоте.

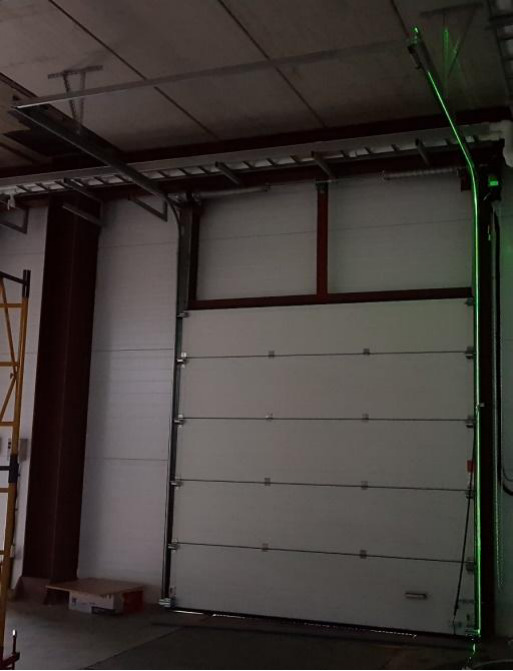

Мы проверяем уровнем каждую направляющую. В инженерном чек-листе указан допуск не более 1,5 мм на погонный метр и не более 5 мм на всю высоту. Оба ограничения действуют одновременно.
Например, для направляющей высотой 2,25 м ограничение 1,5 мм/м даёт примерно 3,4 мм, а не 5 мм. На длинной направляющей итоговое отклонение всё равно не должно превышать 5 мм в пределах этого чек-листа.

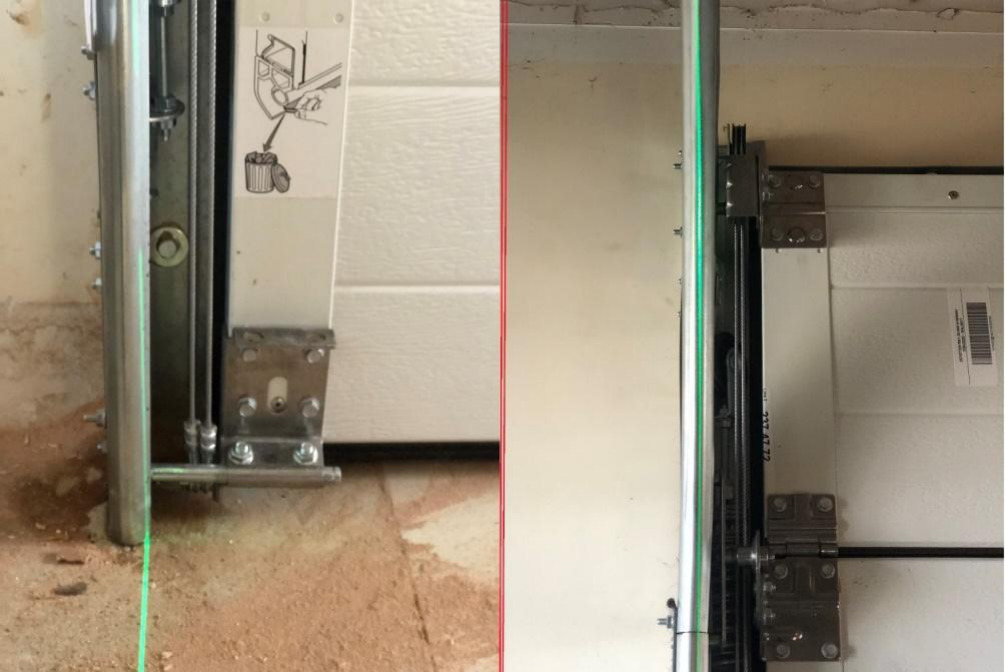

На фотографии неправильного монтажа отклонение видно относительно лазерной линии. Это повод проверить и исправить положение направляющей, а затем повторно проверить зазоры и ход полотна. Подстройка привода такую ошибку не устраняет.

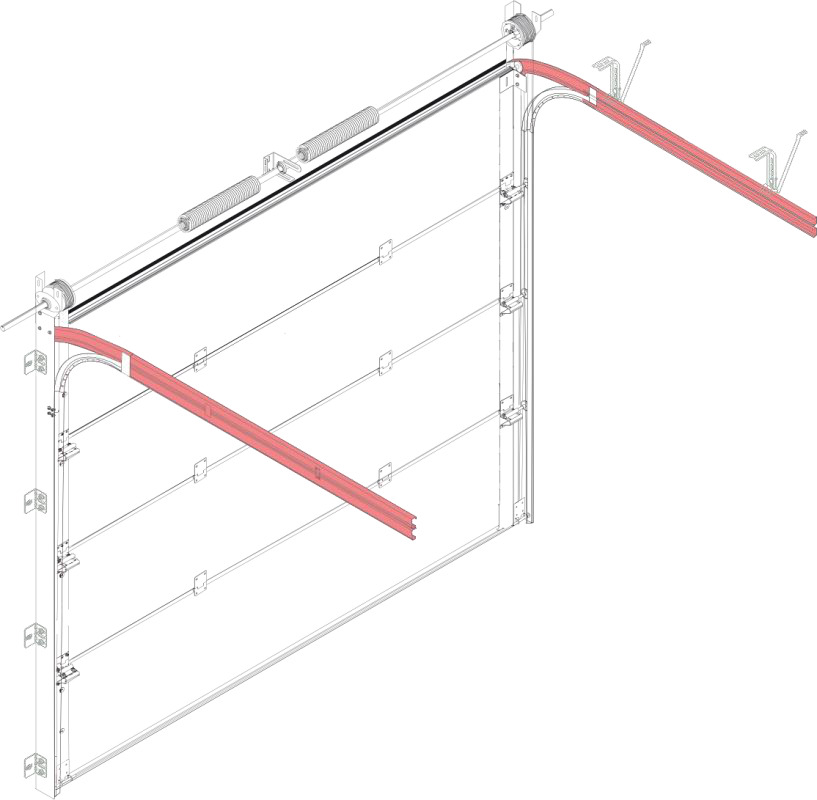

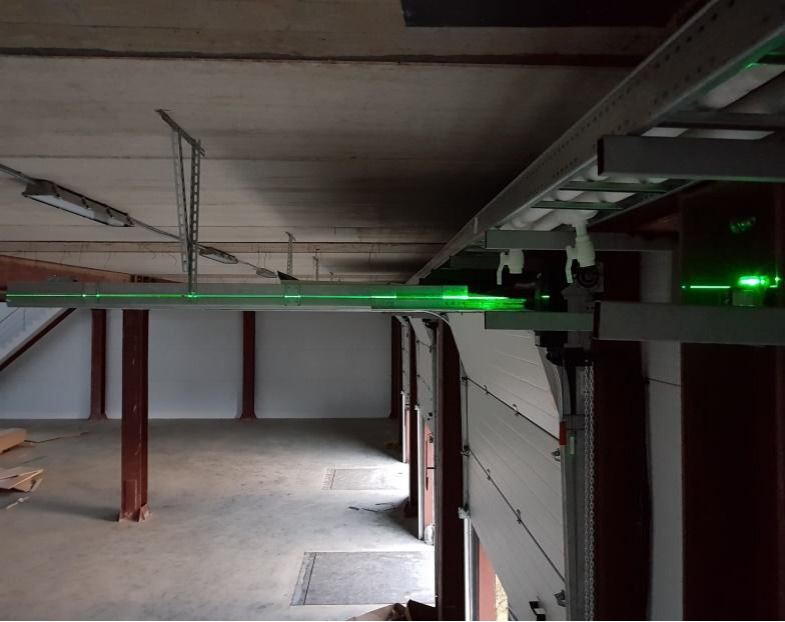

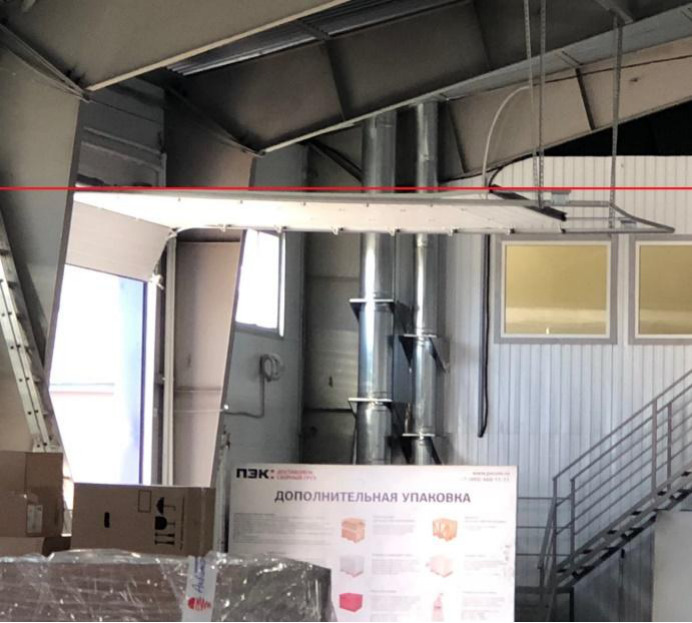

2. Горизонтальные направляющие: проверяем уровень по длине
Горизонтальные участки направляющих удерживают открытое полотно под потолком. Проверяем обе стороны по всей длине: одна ровно установленная направляющая не компенсирует перекос второй.
Для горизонтального исполнения в нашей памятке принят допуск до 1,5 мм на метр, но не более 5 мм на всю длину. Контроль проводят лазерным уровнем. Учитывают также положение подвесов и отсутствие прогиба или раскачивания.
Если проектом предусмотрен наклонный подъём, направляющие идут под заданным углом. В этом случае оценивают соответствие монтажной схеме и согласованность положения обеих сторон.

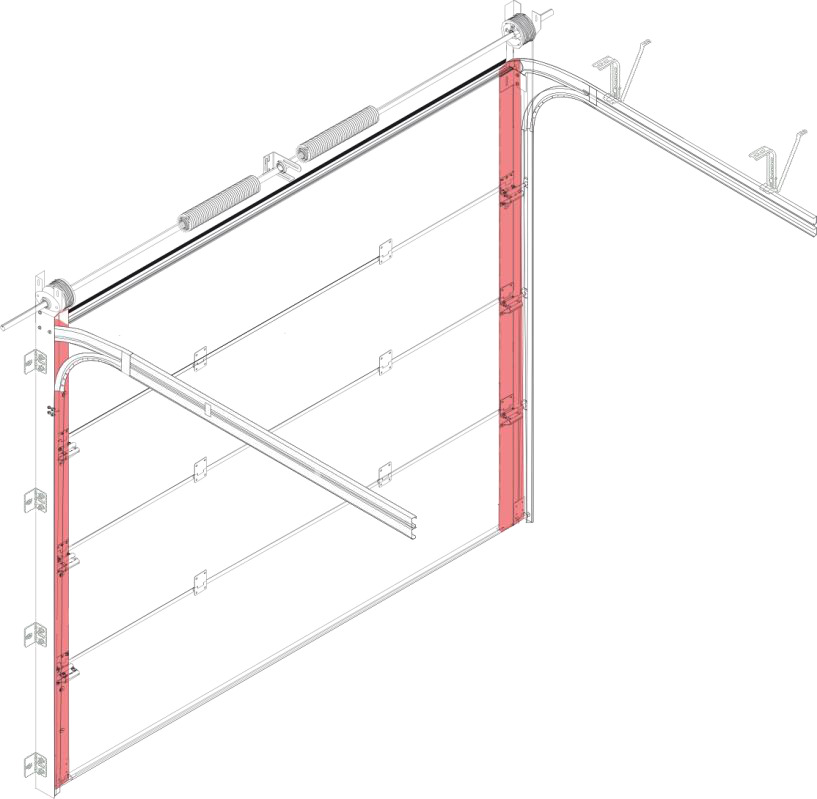

3. Геометрия у проёма: сравниваем зазоры справа и слева
Ровный уровень каждой стойки ещё не подтверждает, что пара направляющих установлена правильно. Проверяем их взаимное положение и положение полотна между ними.

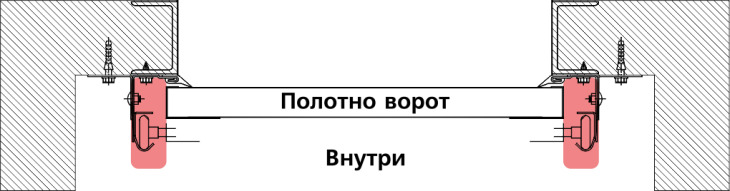

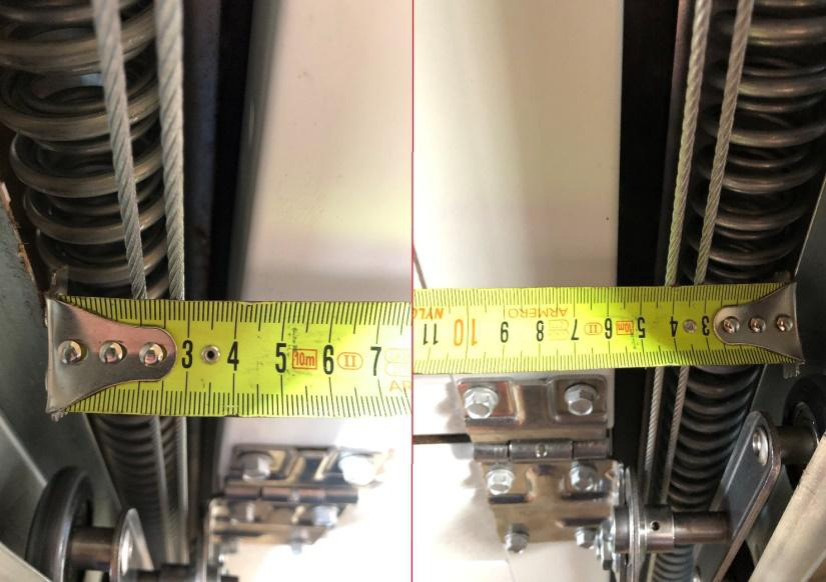

Зазор между полотном и направляющей должен быть равномерным. Сравниваем правую и левую стороны в закрытом и открытом положениях; при необходимости используем рулетку или линейку. Геометрию стоек, в том числе диагонали между контрольными точками, сверяем с монтажной схемой.
Универсальный размер бокового зазора в миллиметрах мы не назначаем: он зависит от конструкции ворот и роликовых узлов. Требуемое значение берут из инструкции конкретной серии.

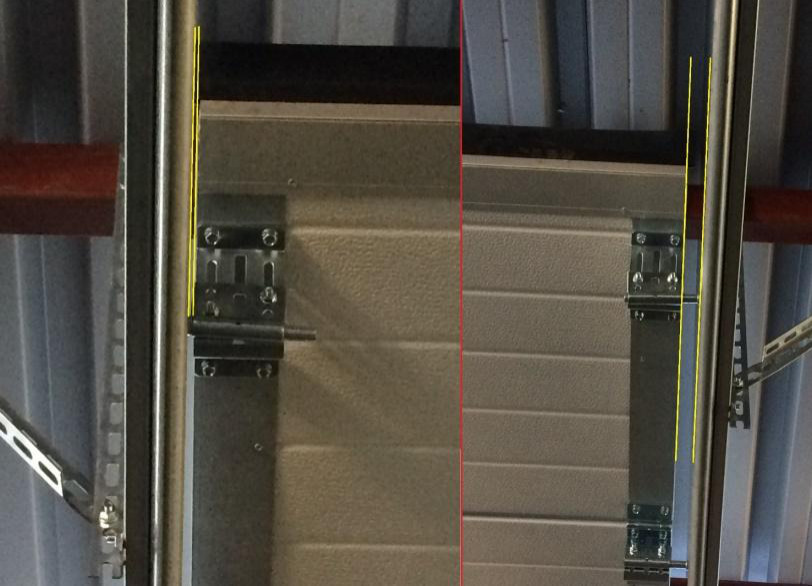

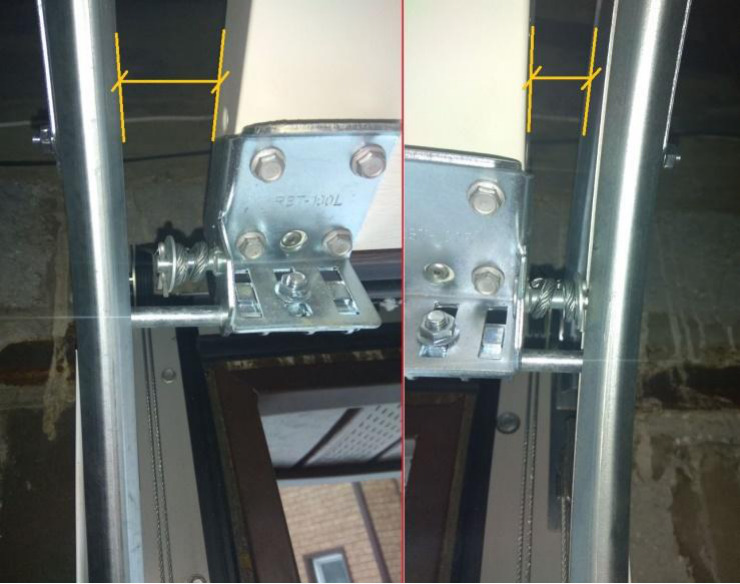

Оба фото показывают неправильный монтаж. Если зазор меняется по высоте или заметно различается справа и слева, нужно установить причину: положение направляющих, геометрию проёма или настройку роликовых кронштейнов.

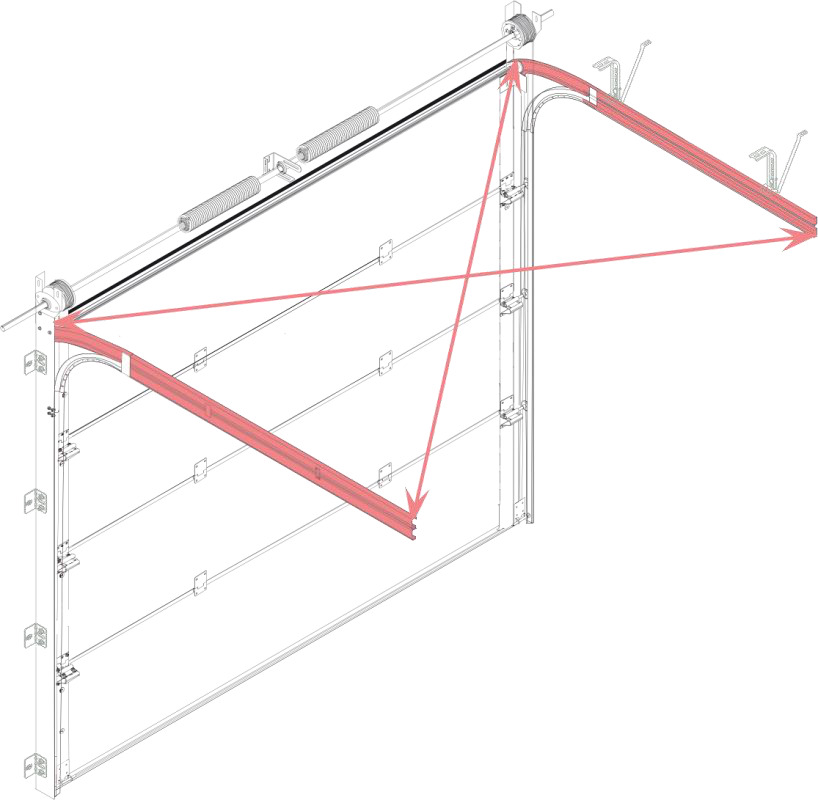

4. Диагонали направляющих: проверяем открытые ворота
Горизонтальные направляющие могут выглядеть параллельными, но образовывать перекошенный контур. Поэтому одного взгляда снизу недостаточно: сравниваем две диагонали между крайними точками направляющих.
По нашему чек-листу разность длин диагоналей не должна превышать 2 мм. Точки измерения должны быть сопоставимыми: нельзя измерить одну диагональ от края кронштейна, а вторую — от другого элемента профиля.

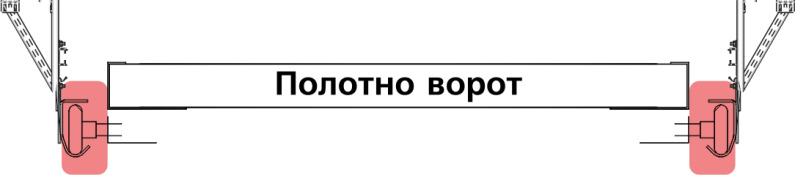

Дополнительно проверяем равномерность зазоров при открытом полотне. Для наклонных направляющих взаимное положение контролируем с учётом их проектной геометрии.

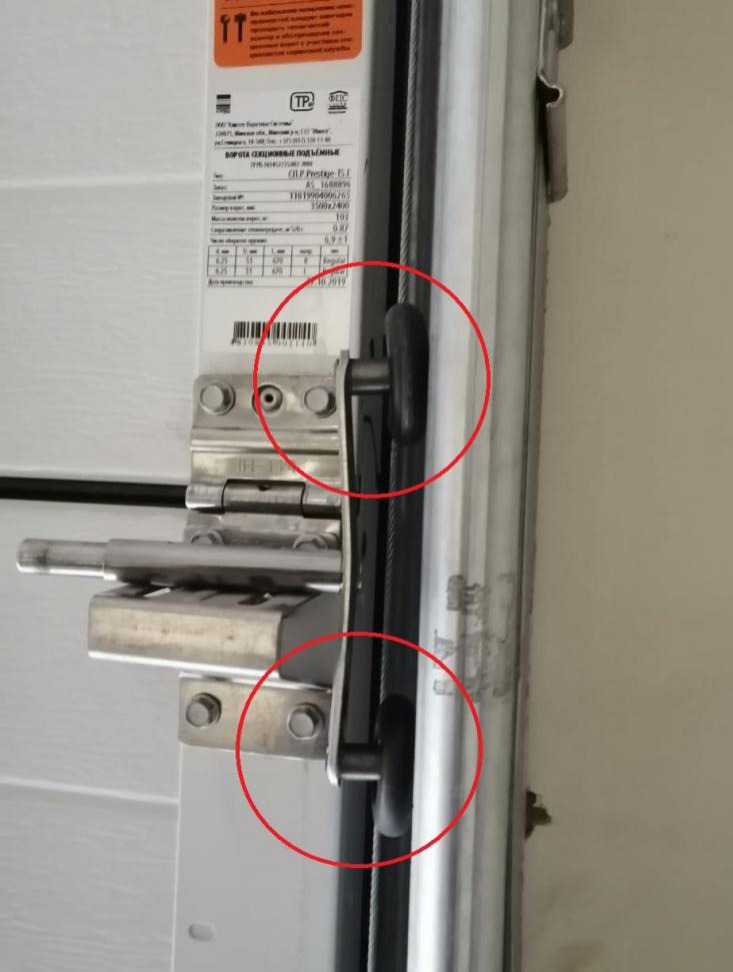

К чему приводит перекос направляющих

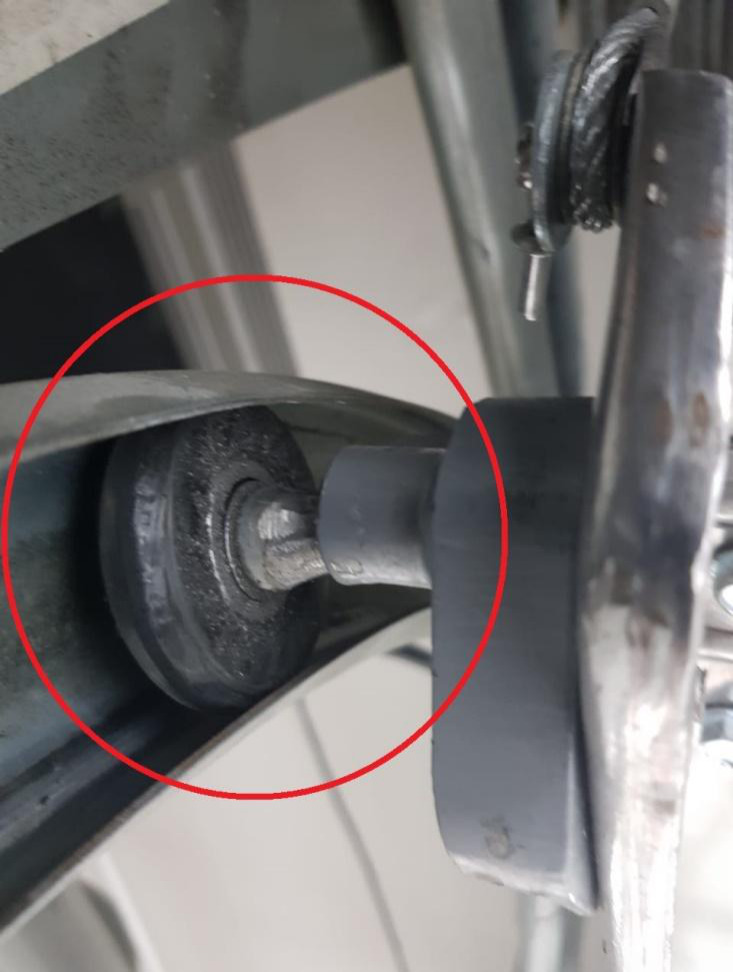

Из-за нарушения геометрии ролики и их оси получают неравномерную нагрузку. Возможны преждевременный износ подшипников, повреждение роликовых узлов и выход ролика из направляющей. Если ролик уже вышел из рабочего положения, эксплуатацию прекращают до осмотра специалистом.

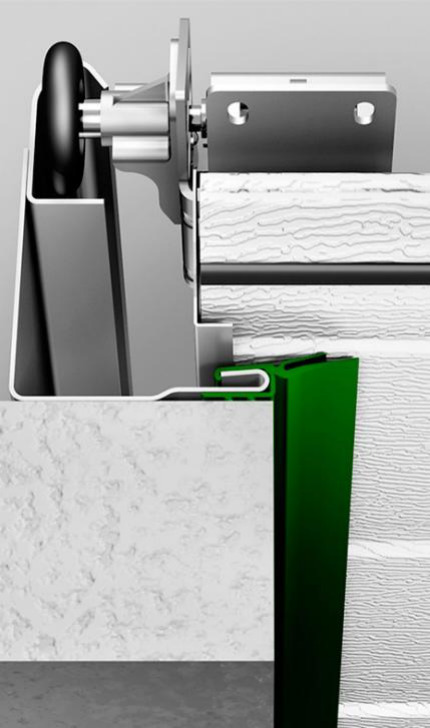

5. Уплотнители: проверяем верх, боковые стороны и низ

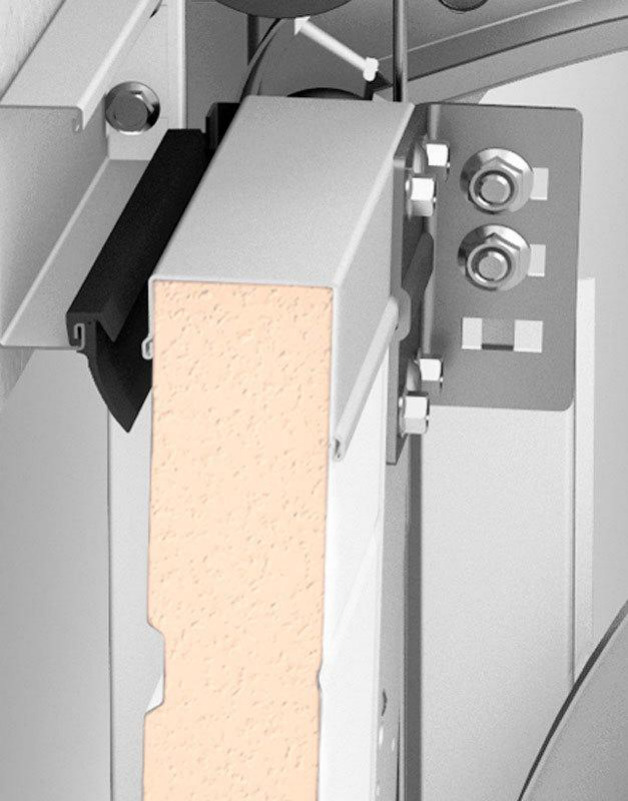

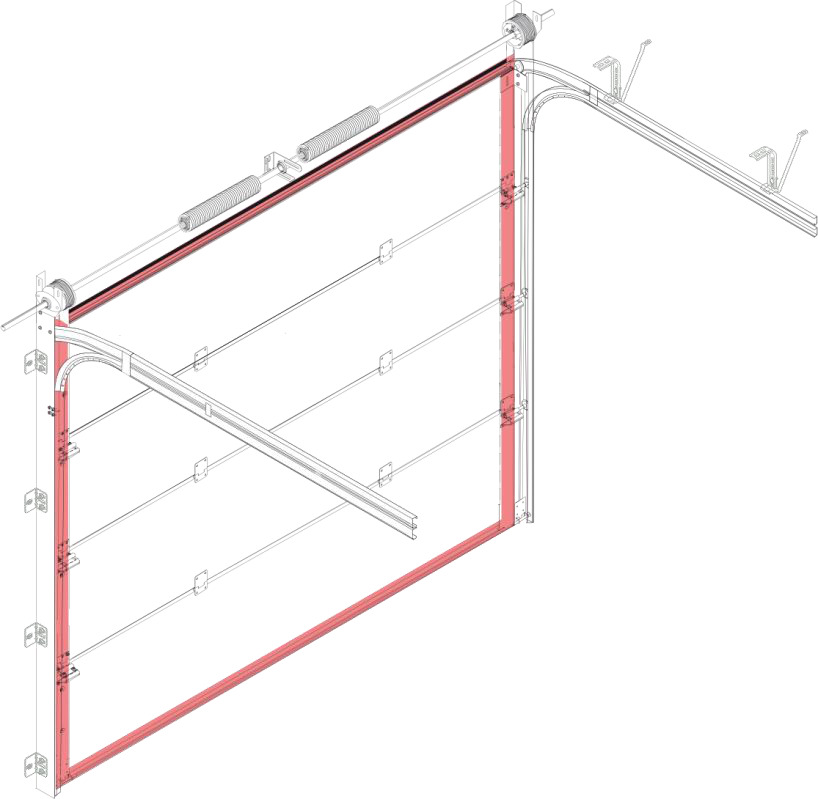

При полностью закрытых воротах полотно должно плотно прилегать к верхнему и боковым уплотнителям, а нижний уплотнитель — к полу. Осматриваем весь периметр: видимых щелей быть не должно.
В нашей памятке отдельно отмечена проверка люфта полотна в местах роликовых кронштейнов при закрытых воротах. Настройка должна обеспечивать примыкание без заедания при последующем движении.
Состояние проёма и пола напрямую влияет на результат. Если чистовой пол имеет перепад, простое увеличение усилия закрывания не выравнивает основание. Сначала выясняем причину щели, затем согласовываем исправление.
При приёмке полезно разделять два вопроса: достаточно ли плотно закрывается полотно и свободно ли оно движется. Сильный прижим с тяжёлым ходом не является качественной настройкой.
6. Крепёж: проверяем каждый несущий узел

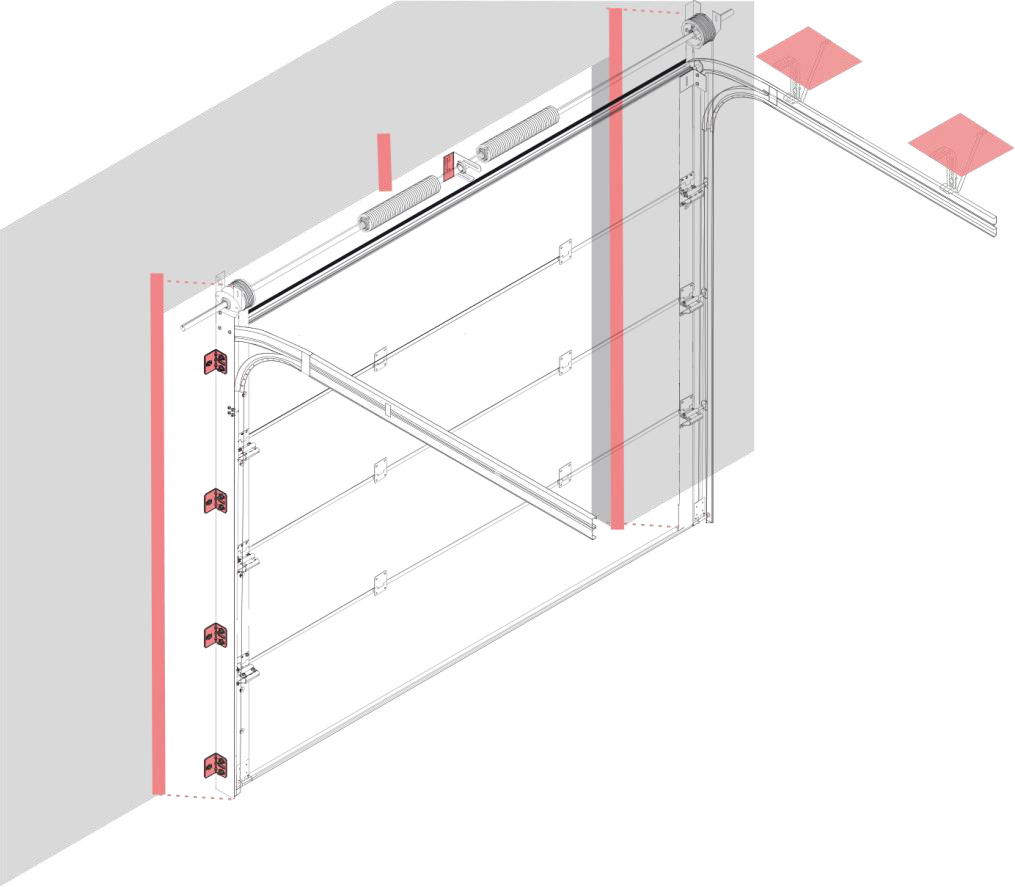

Направляющие, опоры вала, кронштейны и подвесы должны быть надёжно закреплены к строительному основанию. Проверяем наличие предусмотренных креплений, их соответствие материалу стены или потолка и плотность прижима деталей.

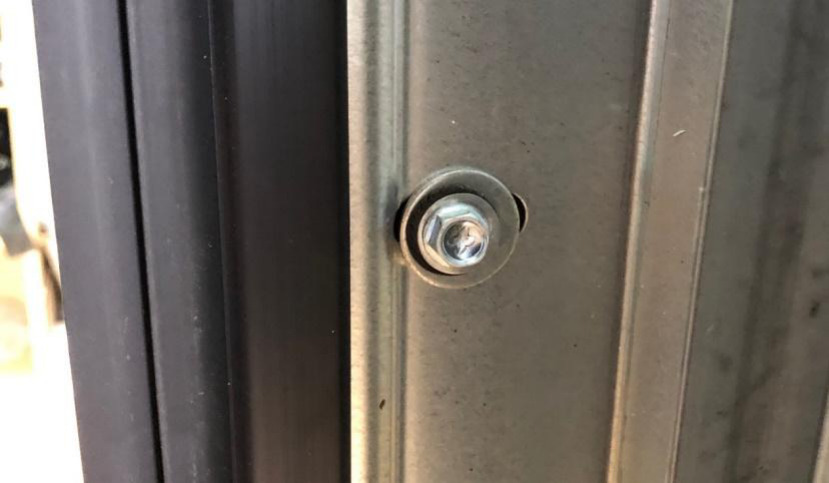

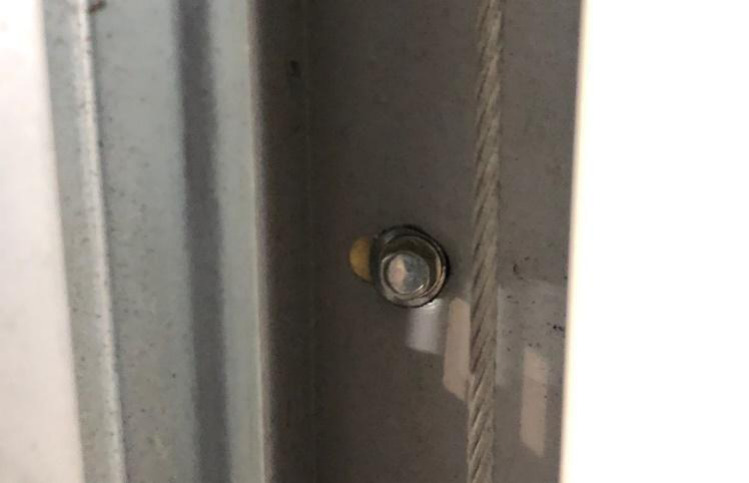

Для показанных в памятке узлов под головки винтов или гайки устанавливают усиленные стальные плоские шайбы наружным диаметром 24–30 мм и толщиной 1,6–2,0 мм. Тип и размеры крепежа конкретной конструкции сверяют с её документацией.
Смысл проверки — не только увидеть шайбу на фотографии. Важно, чтобы крепёж воспринимал нагрузку, держался в основании, а все обязательные точки были заполнены.
Пропущенное крепление — это дефект, даже если ворота работают

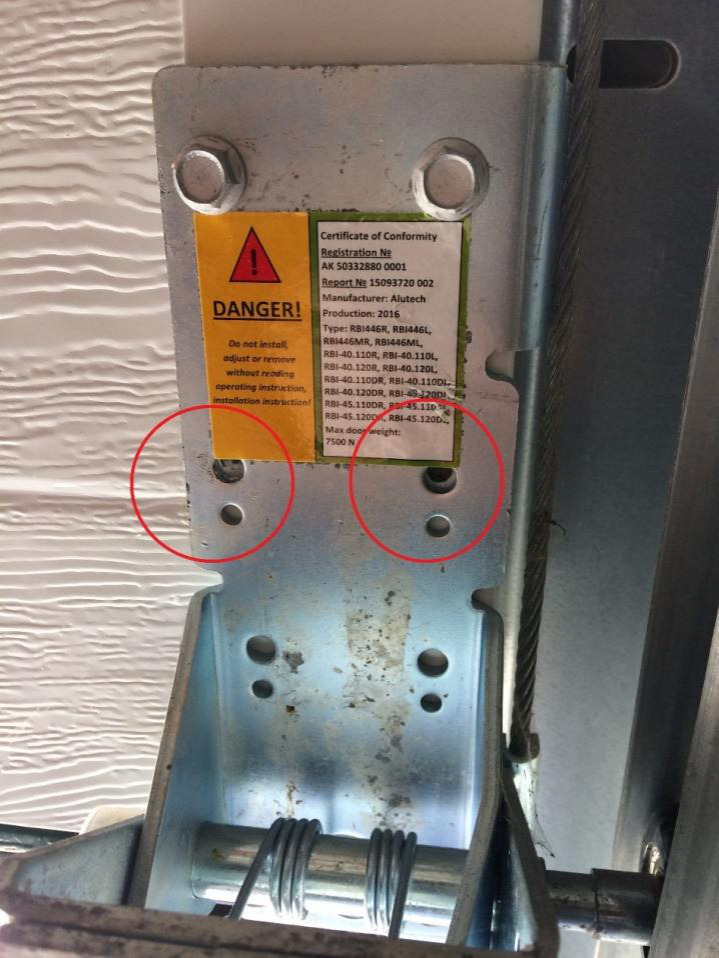

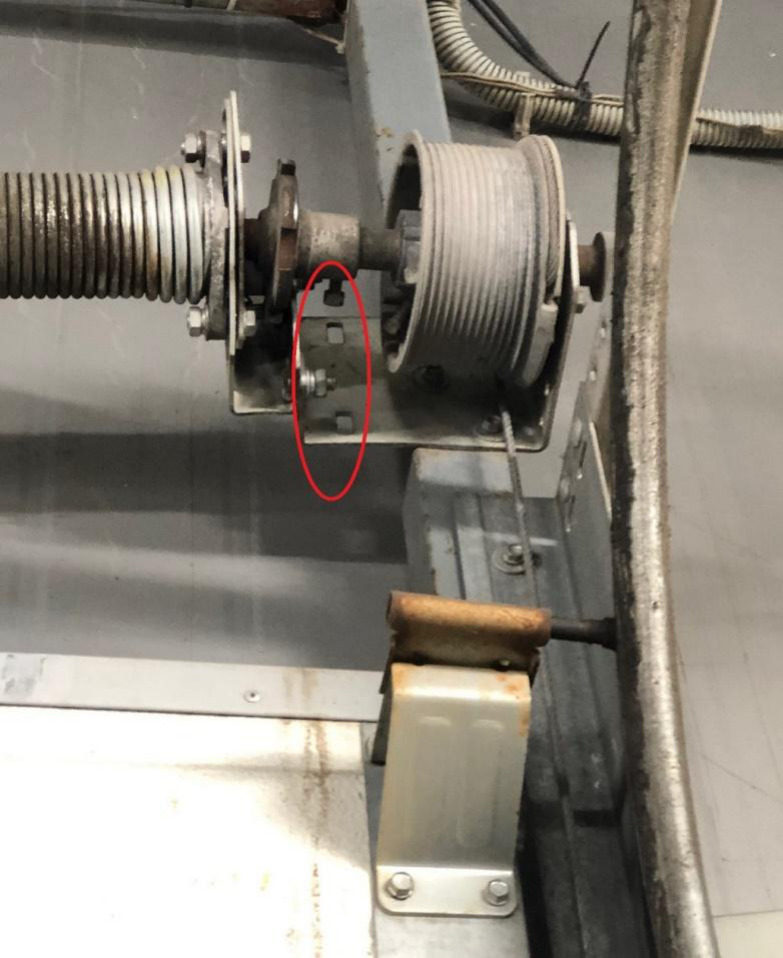

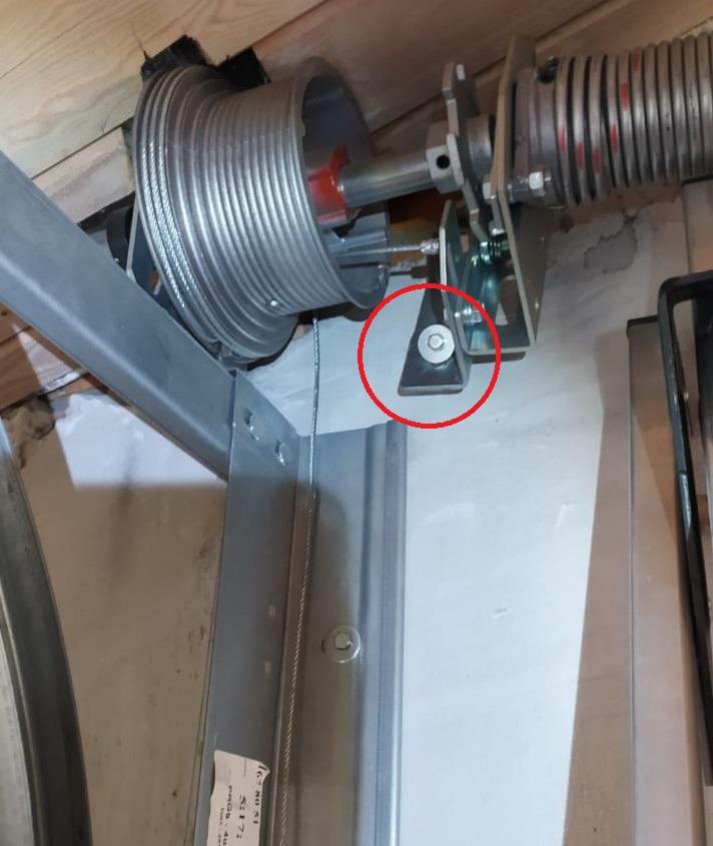

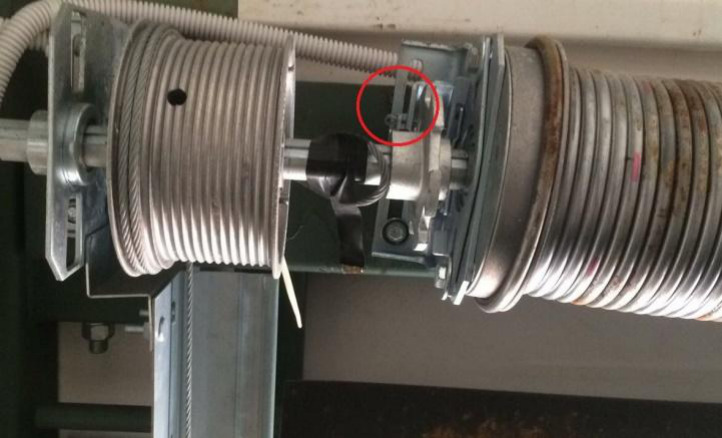

На следующих снимках отмечены отсутствующие и проблемные крепления. Электропривод может поднимать полотно и при таких недостатках, но это не подтверждает надёжность конструкции. Замечание устраняют до сдачи, а не оставляют «на случай, если разболтается».

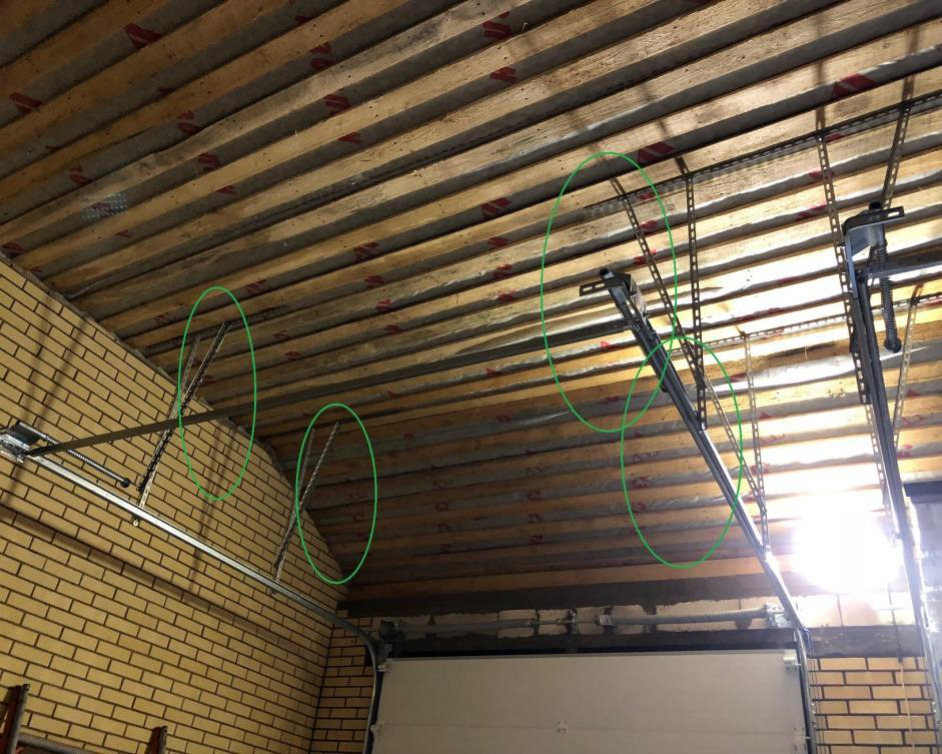

7. Подвесы: нужны жёсткость и диагональные связи

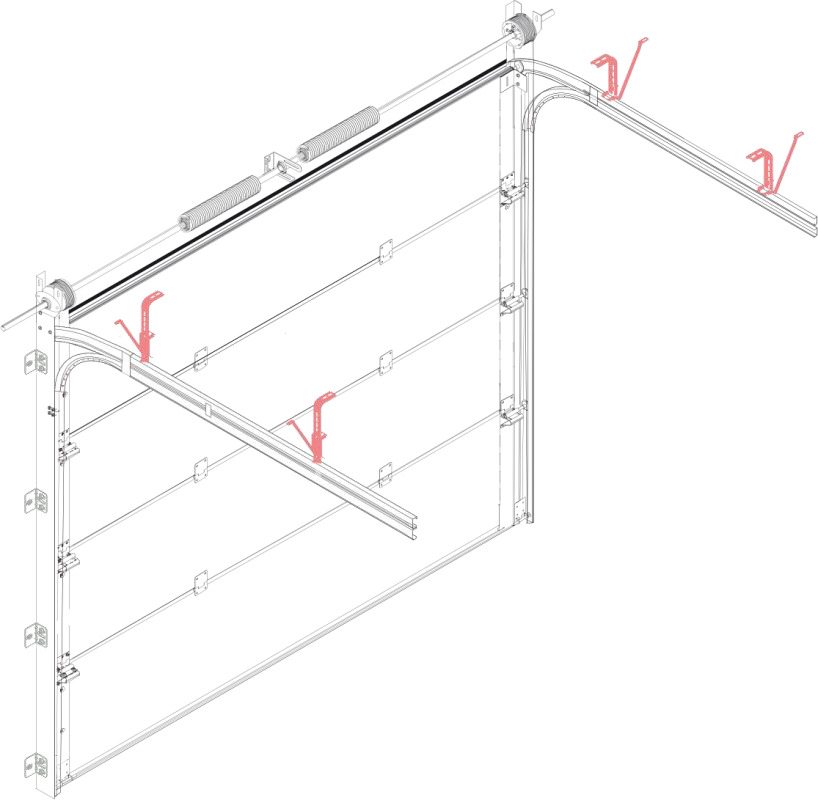

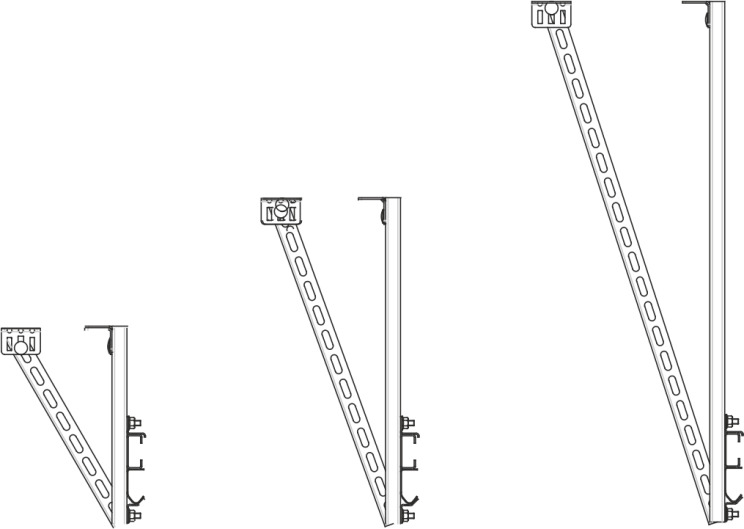

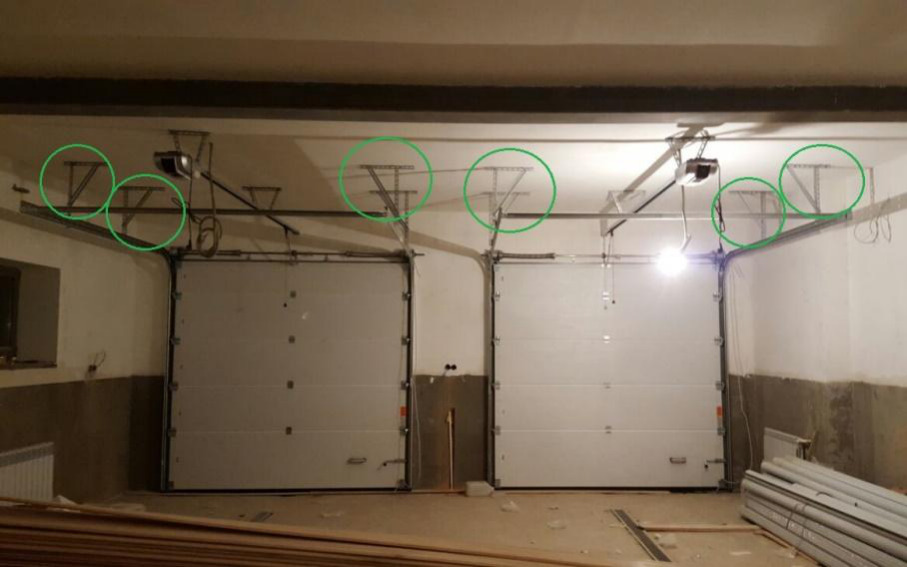

Направляющие не должны раскачиваться при движении полотна. Для этого подвесы усиливают диагональными связями — раскосами, которые удерживают систему от боковых перемещений.

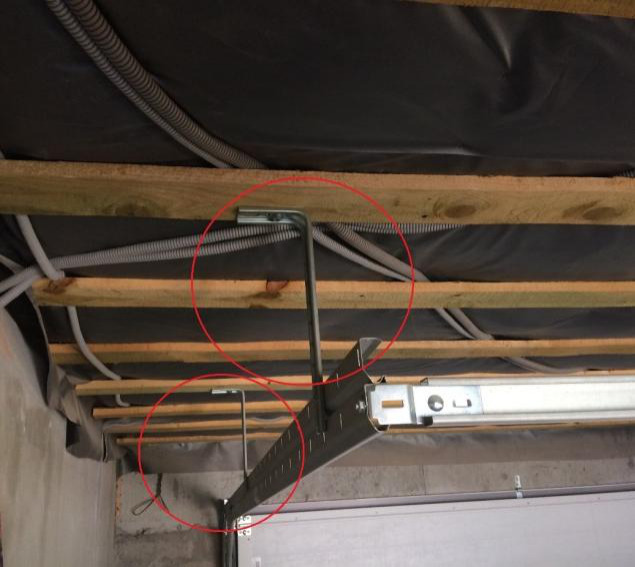

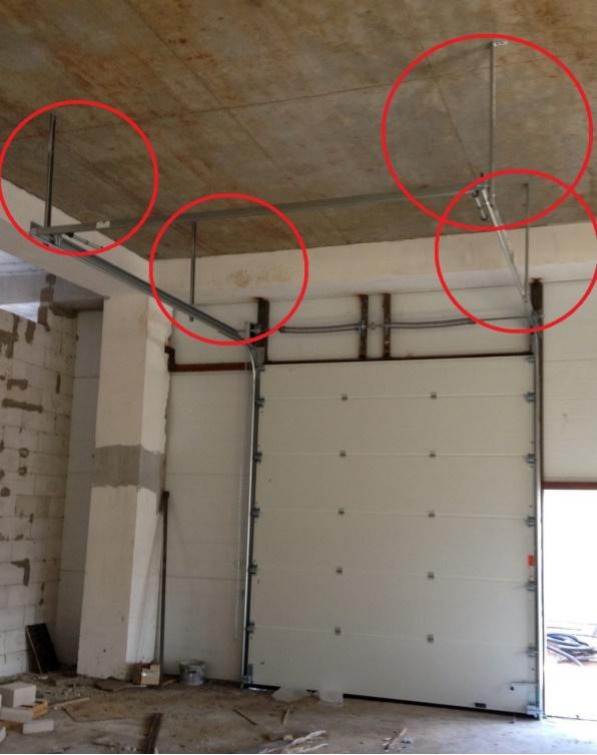

При осмотре смотрим не только на наличие вертикальных полос металла от потолка до направляющей. Проверяем, чем обеспечена пространственная жёсткость всей конструкции, как закреплены раскосы и не перемещаются ли опоры при открывании ворот.
Количество подвесов и их расположение определяют по монтажной схеме. Четыре точки на фотографиях — пример конкретного монтажа, а не универсальное количество опор для любых ворот.

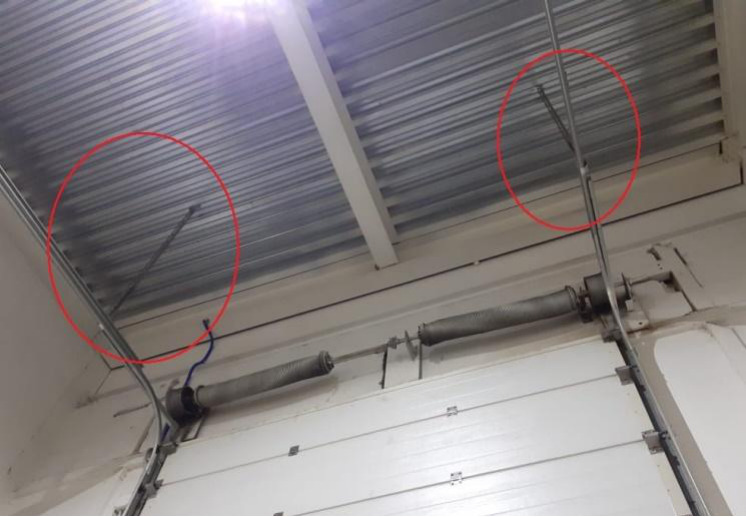

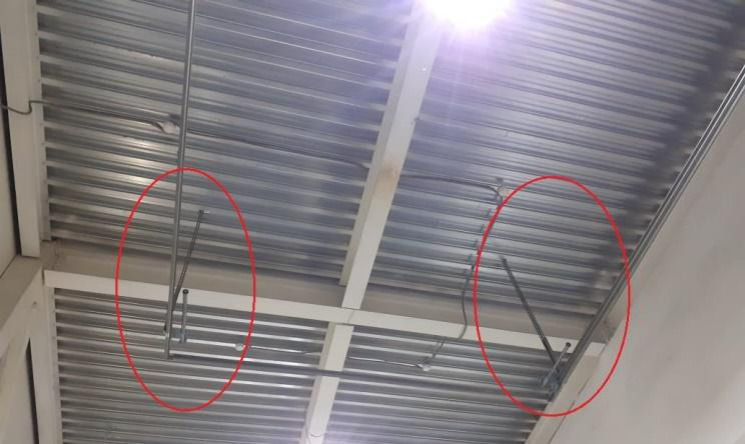

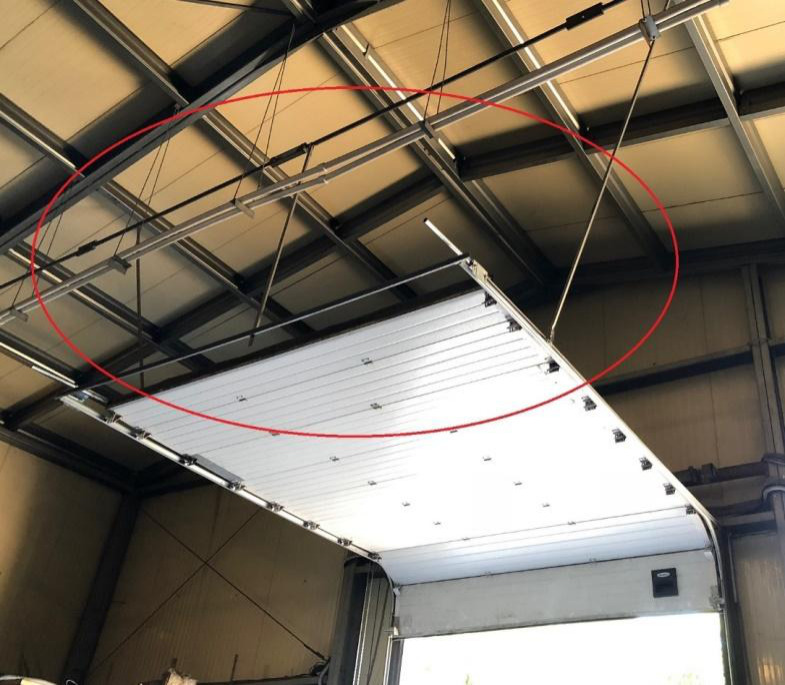

Если подвес получается длиннее 1,5 м
В нашей инженерной памятке длина обычного подвеса ограничена 1,5 м. Дальше нельзя просто нарастить перфорированную полосу и считать задачу решённой: потребуется отдельное решение по жёсткости. Также оно может понадобиться при меньшей длине, если стандартные подвесы не подходят по условиям объекта.

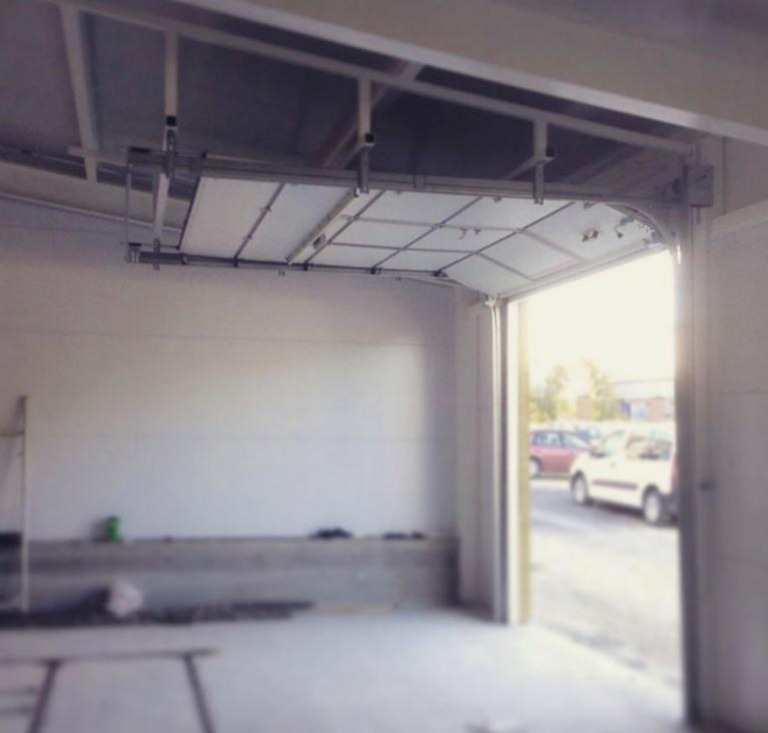

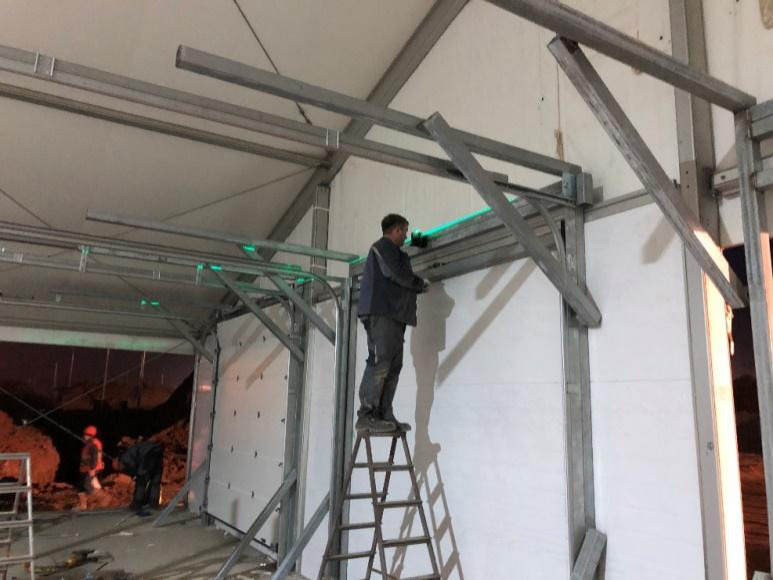

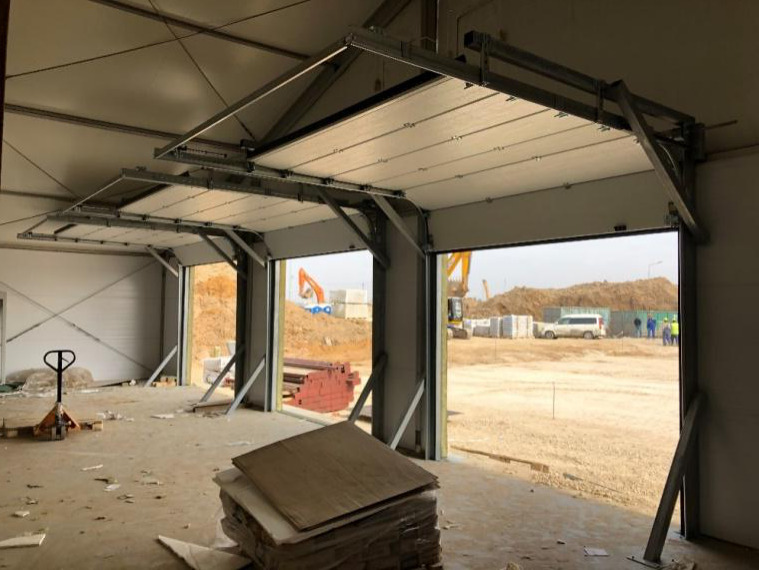

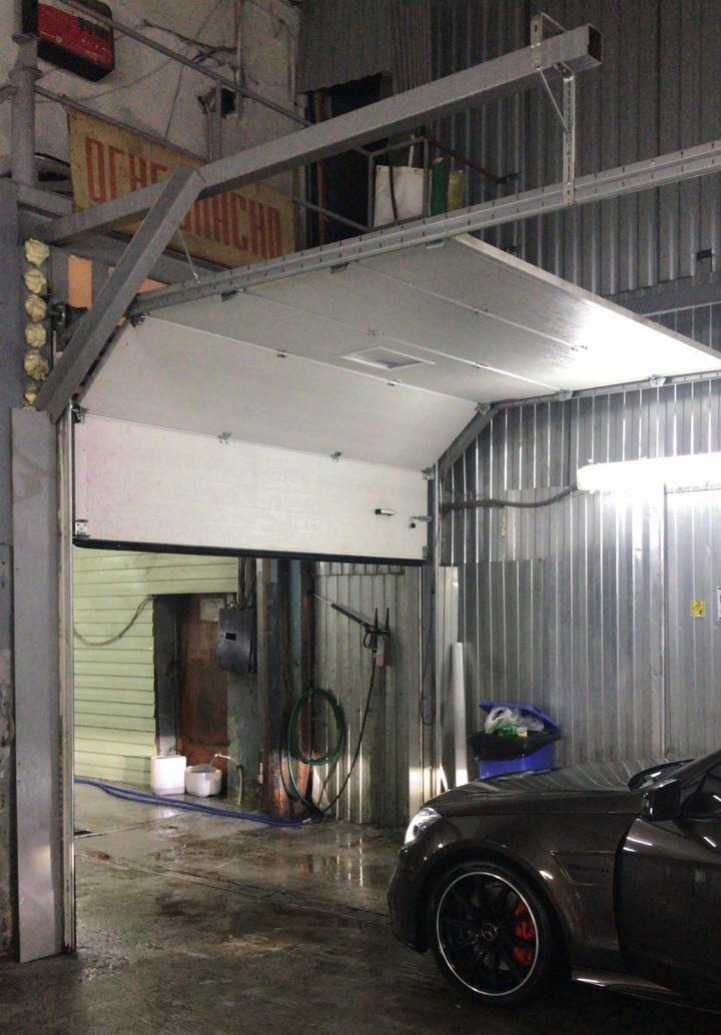

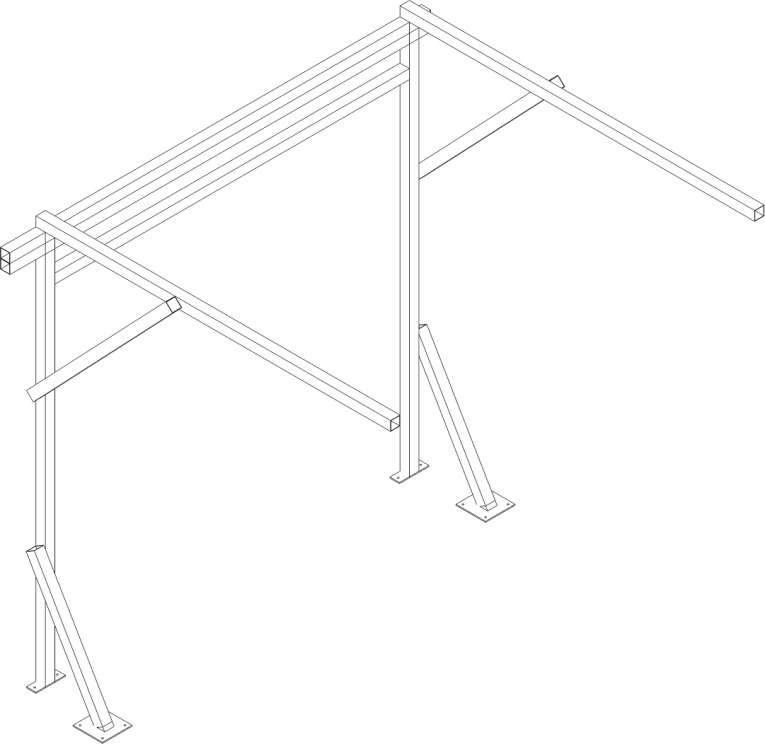

В высоких помещениях мы рассматриваем дополнительные металлоконструкции: консоли, фермы или самостоятельный опорный каркас. Они позволяют закрепить направляющие без длинных свободно висящих элементов. Решение подбираем по нагрузкам и строительным конструкциям объекта.
Особое внимание требуется высоким воротам стандартного и низкого подъёма: у них длинные горизонтальные направляющие. Недостаточное количество опор, чрезмерная длина подвесов и отсутствие раскосов в такой конструкции усиливают друг друга.

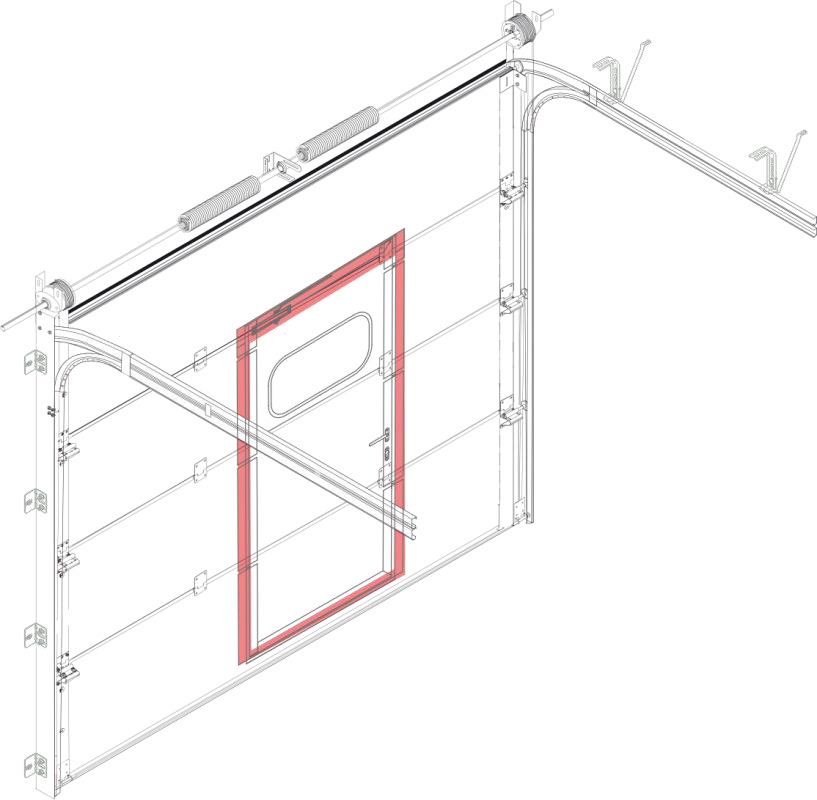

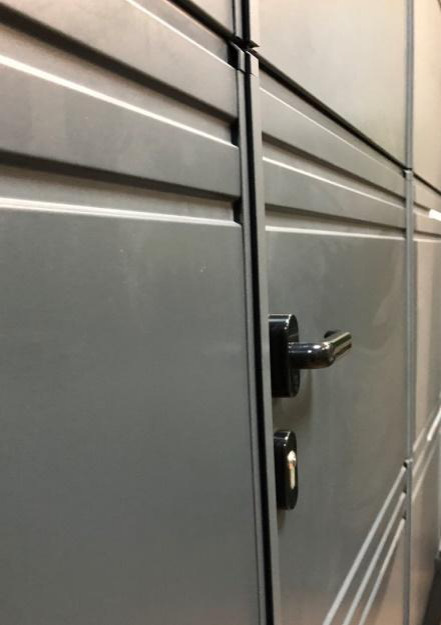

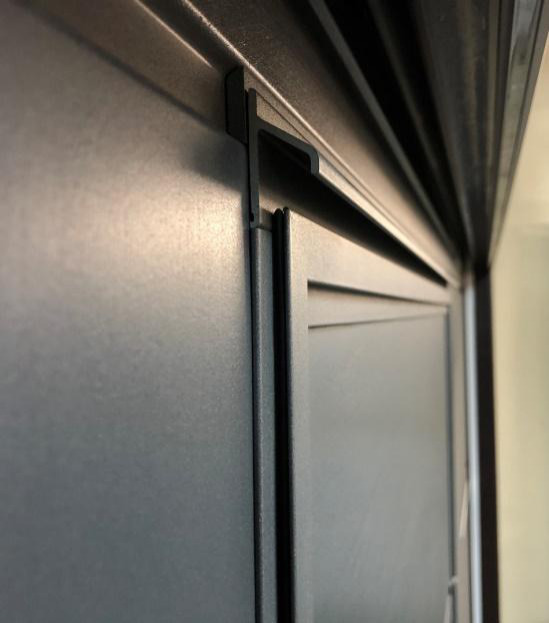

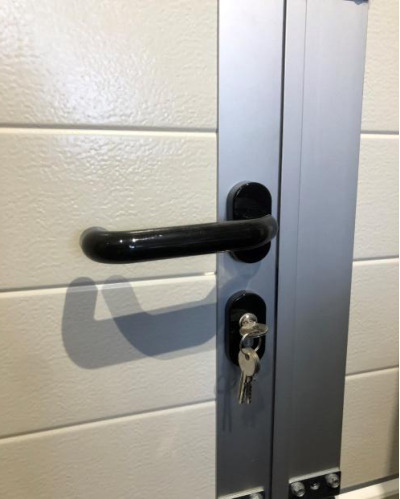

8. Калитка: проверяем её отдельно от ворот
Если в полотно встроена калитка, одного подъёма ворот для приёмки недостаточно. Открываем и закрываем калитку, проверяем лёгкость хода и плотность прилегания по всему периметру.
- Ручка закреплена надёжно и не болтается.
- Замок и фиксирующее устройство срабатывают без заеданий.
- Доводчик выполняет свою функцию, калитка доходит до закрытого положения.
- Полотно калитки не цепляется за соседние элементы.
Если предусмотрен датчик закрытия калитки, монтажник демонстрирует его работу: при открытой калитке движение ворот должно блокироваться согласно схеме автоматики. Проверку проводят штатным способом, без отключения защит.
9. Автоматика: сначала механика, затем привод
Привод не должен компенсировать перекошенные направляющие или тяжёлый ход полотна. До окончательной настройки проверяем движение ворот вручную и балансировку подъёмного механизма.
Крепление привода, его шины и кронштейнов должно соответствовать нагрузкам. Дюбели и анкеры подбирают под материал и толщину основания. Положение оборудования определяют по инструкции производителя: потолочный и вальный привод имеют разные схемы установки.
При подборе автоматики для секционных ворот мы учитываем совместимость с воротами и типом подъёма. Проверка монтажа начинается со сверки установленного комплекта с согласованной спецификацией.

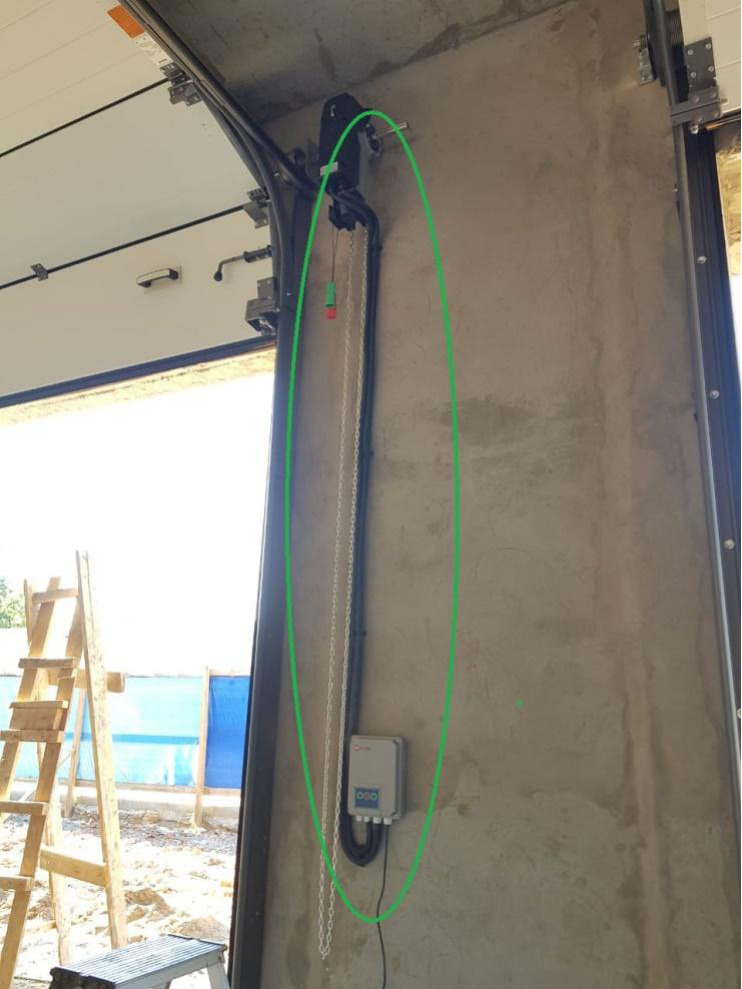

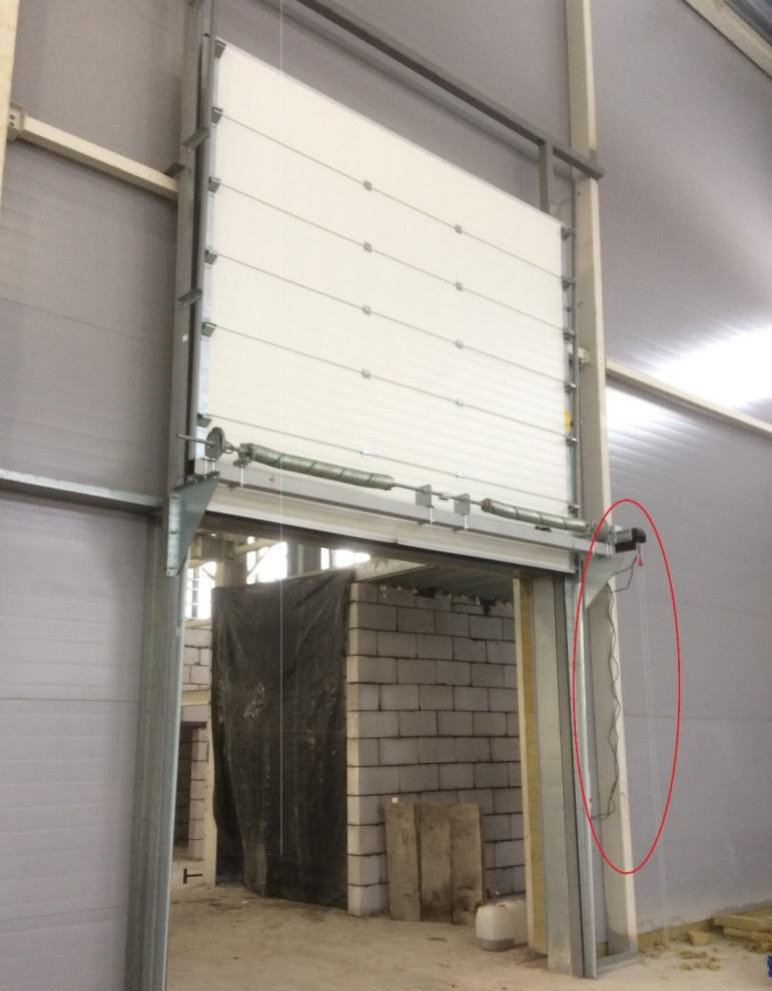

Кабели и защитная прокладка
Применяют кабели, рекомендованные для оборудования и условий прокладки. Там, где нужна защита от повреждения, используют гофру или кабель-канал. Провода не должны попадать в движущиеся узлы и натягиваться при работе ворот.

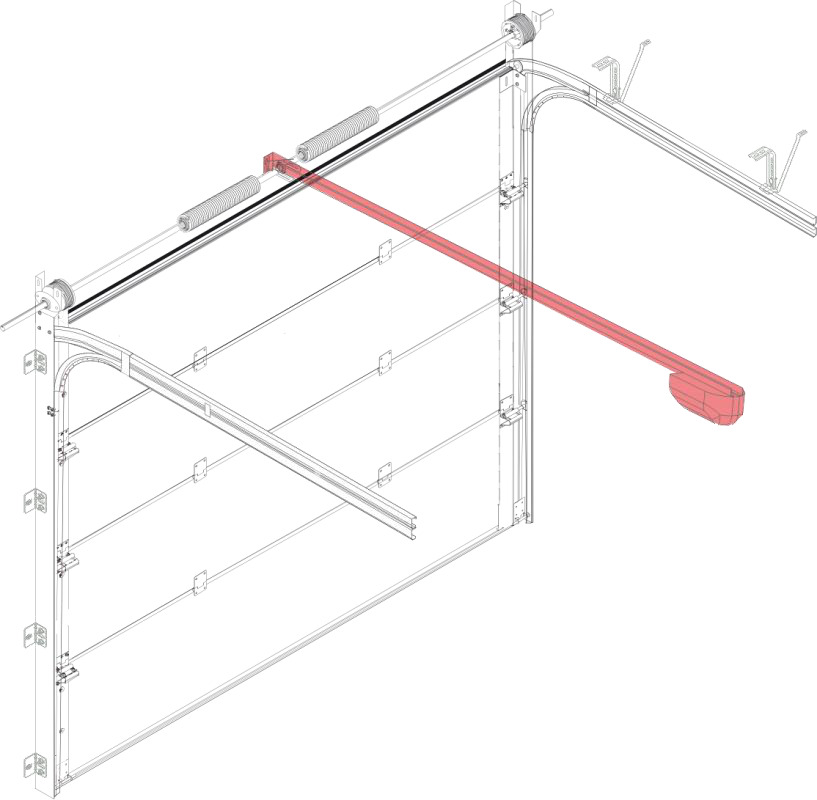

Положение потолочного привода

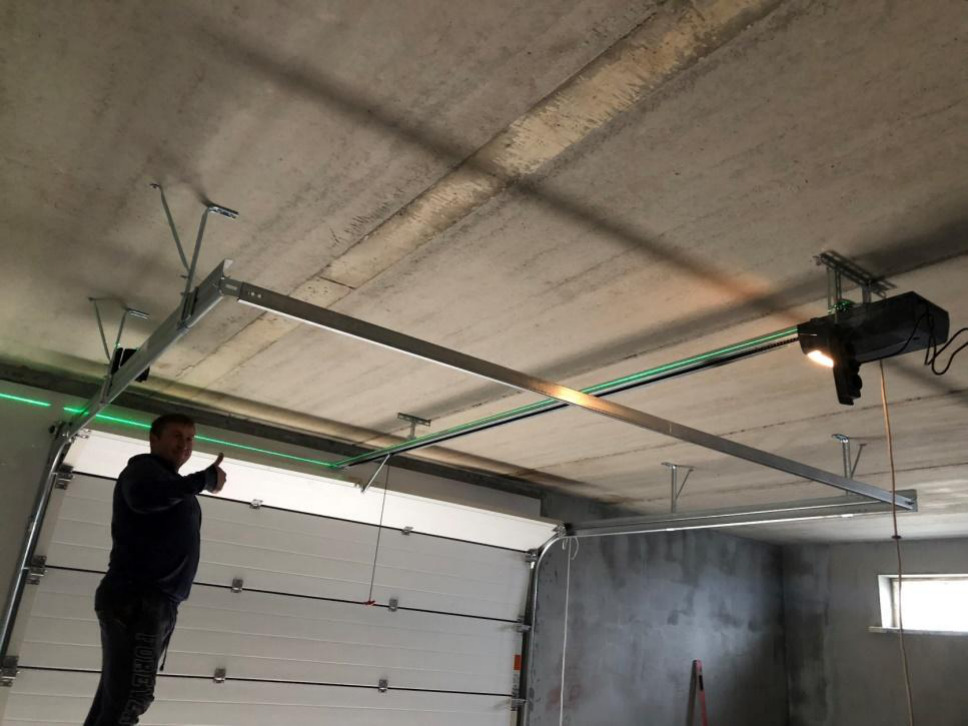

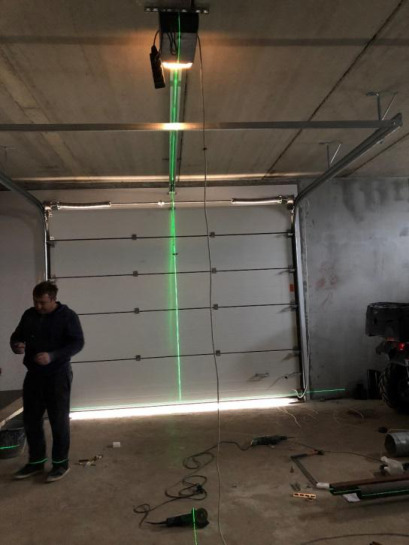

На фотографиях показан контроль шины лазерным уровнем. Для приведённого исполнения она установлена по оси ворот и в горизонте. Для другой модели или монтажной схемы положение проверяют по её инструкции.
Что проверяем при включении
- Полотно движется в заданном направлении, без рывков и участков повышенного сопротивления.
- Ворота останавливаются в настроенных конечных положениях.
- Привод работает без постороннего скрежета и нетипичного шума.
- Кнопки, пульты и подключённые GSM/Wi-Fi-модули выполняют свои команды.
- Фотоэлементы, устройства остановки и другие установленные средства безопасности работают по инструкции.
- Сигнальная лампа и остальные согласованные аксессуары исправны.
Затем монтажник показывает разблокировку привода и ручное управление. Ворота несколько раз открывают и закрывают вручную, проверяя балансировку и отсутствие заеданий, после чего привод возвращают в рабочее состояние. Проверку проводят при исправной механике и по инструкции: отсоединять привод у ворот с подозрением на повреждение пружин или тросов самостоятельно не следует.
Работу защиты проверяют предусмотренным производителем способом. Подставлять руки или вставать под движущееся полотно для такой проверки нельзя.
10. Приёмка: пять циклов и демонстрация всех функций
Работоспособность готовых ворот проверяем пятикратным выполнением полного цикла «подъём — опускание». Для автоматических ворот дополнительно проверяем все запрограммированные режимы и подключённые устройства управления и безопасности.
Во время проверки смотрим не только на полотно: наблюдаем за направляющими, подвесами, креплениями и работой привода. Не должно появляться раскачивание, смещение деталей, скрежет или повторяющиеся рывки.
Если обнаружено замечание, его фиксируют, устраняют и повторяют соответствующую проверку. Пять удачных циклов не отменяют найденный дефект крепления или геометрии.
Что должно остаться у заказчика
- Понимание, как пользоваться воротами в обычном режиме и при отключении питания.
- Демонстрация разблокировки, возврата привода в рабочее положение и ручного управления.
- Проверенные пульты, кнопки, ключи и остальные устройства из согласованного комплекта.
- Документы на ворота и автоматику, инструкции по эксплуатации и сведения об обслуживании.
- Зафиксированный результат сдачи работ и согласованный порядок устранения замечаний, если они выявлены.
Условия гарантии нужно смотреть в документах на изделие и в договоре. Правильный монтаж и эксплуатация по инструкции важны для надёжной работы ворот; обещание гарантии само по себе не заменяет проверку качества установки.
На какие документы опирается проверка
Десять правил и фотографии в этом гайде подготовлены ведущим инженером «Тор Систем» для памятки, которую мы передаём вместе с коммерческим предложением. Это наш рабочий материал по контролю качества монтажа.
При проверке конкретных ворот используем инструкцию их серии, монтажную схему объекта и документацию привода. Например, для ворот АЛЮТЕХ нужный документ можно найти в официальном разделе инструкций по секционным воротам. У других производителей также выбирают руководство именно для установленной модели и типа подъёма.
Допуски из нашей памятки приведены рядом с проверяемыми узлами. Они не заменяют требования производителя и не означают, что одна монтажная схема подходит для всех гаражных и промышленных ворот.
Щели, перекос и скрежет: что проверить
Один и тот же признак может иметь несколько причин. Таблица помогает понять, какой узел показать монтажнику; окончательный вывод делают после осмотра и измерений.
| Что заметили | Что нужно проверить |
|---|---|
| Полотно идёт с перекосом, зазоры меняются | Вертикальность стоек, взаимное положение направляющих, диагонали и роликовые узлы. |
| Подвесы или направляющие раскачиваются | Диагональные связи, длину и количество подвесов, крепление к строительному основанию. |
| При закрытых воротах видны щели | Прилегание уплотнителей, настройку роликовых кронштейнов, плоскость проёма и уровень пола. |
| Слышны скрежет или повторяющиеся щелчки | Геометрию, ролики, крепёж и отсутствие препятствий в зоне движения. |
| Вручную полотно идёт тяжело или рывками | Балансировку, заедание и состояние подъёмного механизма; увеличение усилия привода не устраняет причину. |
| Калитка не закрывается до конца | Доводчик, замок, примыкания и отсутствие зацепов. |
| Автоматика останавливает ворота не там, где нужно | Конечные положения, работу подключённых устройств и механическое состояние ворот. |

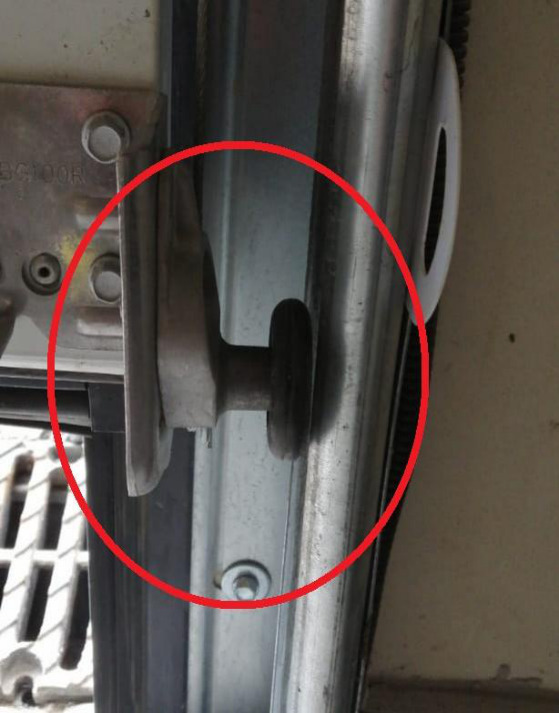

Если крепление вырвано, ролик вышел из направляющей, трос повреждён или полотно движется неконтролируемо, воротами не пользуются до осмотра. Для диагностики и устранения неисправностей обратитесь в сервис ворот.
Вопросы о монтаже и приёмке секционных ворот
Какая притолока нужна для монтажа секционных ворот?
Её высота зависит от серии ворот, типа подъёма, расположения подъёмного механизма и привода. Минимум выбирают по монтажным размерам конкретной модели. На замере мы проверяем не только притолоку, но и пристенки, глубину помещения и препятствия под потолком.
Можно ли установить секционные ворота в неровный проём?
Сначала нужно определить, какие поверхности не соответствуют монтажной схеме. Проём выравнивают либо предусматривают металлическую раму, формирующую подходящую плоскость крепления. Притягивать направляющие к неровному основанию без такого решения нельзя: это может нарушить геометрию.
Нужно ли залить пол до установки ворот?
Для замера и монтажа должна быть известна точная отметка чистового пола. Если покрытие ещё не готово, его будущую высоту согласовывают заранее. Окончательное прилегание нижнего уплотнителя проверяют по чистовому полу.
Какой зазор должен быть между полотном и направляющими?
Зазоры должны быть равномерными и соответствовать инструкции выбранной серии. Единого размера в миллиметрах для всех ворот нет. Сравнивают обе стороны при закрытом и открытом полотне, а также проверяют положение роликовых узлов.
Какая разница диагоналей допустима?
В нашем инженерном чек-листе для диагоналей горизонтальных направляющих указан предел 2 мм. Измерения выполняют по сопоставимым крайним точкам. Для конкретной модели и типа подъёма обязательно сверяются с её монтажной документацией.
Можно ли обойтись без диагональных связей подвесов?
Конструкция должна быть защищена от раскачивания. В обычной схеме подвесов из нашего материала для этого предусмотрены диагональные связи. Если применяются другие опоры или заводская система крепления, её жёсткость обеспечивается предусмотренным конструктивным решением, а не простым исключением раскосов.
Что делать, если от направляющих до потолка больше 1,5 м?
В нашей памятке обычные подвесы такой длины не допускаются. Нужно подобрать другую опорную конструкцию: например, консоли, фермы или каркас. Конкретное решение выбирают по нагрузкам, схеме ворот и конструкции здания.
Нужно ли проверять ручной ход автоматических ворот?
Да. Монтажник демонстрирует штатную разблокировку и проверяет движение вручную при исправном подъёмном механизме. Полотно должно двигаться без заеданий и участков повышенного сопротивления. После проверки привод возвращают в рабочее состояние.
Сколько раз открыть и закрыть ворота при приёмке?
В нашей памятке предусмотрены пять полных циклов «подъём — опускание». На автоматических воротах дополнительно проверяют запрограммированные режимы и все подключённые устройства управления и безопасности.
Подходит ли этот чек-лист для промышленных ворот?
Да, основные проверки геометрии, крепления, примыканий и работы оборудования общие. Для промышленных ворот дополнительно учитывают размеры и массу полотна, тип подъёма, опорные металлоконструкции и комплектацию. Требования конкретной модели уточняют по её инструкции.
Можно ли использовать статью как инструкцию для самостоятельной сборки?
Это памятка по подготовке и проверке качества, а не пошаговая монтажная инструкция. Последовательность сборки и настройки зависит от модели. Нагруженные узлы — пружины, тросы и элементы подъёмного механизма — должен устанавливать и регулировать подготовленный специалист.
Что влияет на стоимость монтажа секционных ворот?
Готовность проёма, размеры ворот, тип подъёма, материал основания, высота работ, необходимость рам и консолей, состав автоматики и дополнительных устройств. Эти работы нужно согласовать в смете до установки. Стоимость одного заказа нельзя автоматически переносить на другой проём.
Подберём ворота и согласуем монтаж под ваш проём
В «Тор Систем» можно заказать секционные ворота для гаража и промышленные секционные ворота с монтажом в Москве и Московской области. Проверим размеры и готовность проёма, подберём тип подъёма и автоматику, определим, нужны ли дополнительные опоры или обрамление.
Для предварительного обсуждения подготовьте ширину и высоту проёма, размеры притолоки и пристенков, глубину помещения, фотографии изнутри и сведения о стенах и потолке. Окончательное решение по креплению принимаем после проверки основания.
В предложении согласуем поставку, монтажные работы, дополнительные металлоконструкции и настройку автоматики. При сдаче покажем работу ворот и порядок управления.
Сохраните чек-лист перед приёмкой. Качественно установленные ворота должны не только открываться с пульта, но и иметь проверенную геометрию, надёжные крепления и правильно настроенную механику.
