Телескопические откатные ворота 13 м для флагманского центра Гостехнадзора (Москва)

Заказ правительства Москвы для флагманского центра ГОСТЕХНАДЗОРА (Москва, ул. Рябиновая, вл. 38). Требовалось изготовить, доставить и смонтировать откатные ворота в телескопическом исполнении с автоматизацией и точной привязкой к архитектуре ограждения.

Ключевое условие заказчика — визуально единый фасадный стиль с ограждением: поэтому ворота выполнены из частой усиленной решётки 50×25×3. При такой геометрии масса комплекта превышает 2,5 тонны, а значит критичны правильная силовая схема каркаса и надёжная система телескопического складывания.

Для проёма 13 метров стандартная консольная схема часто упирается в ограничения по длине зоны отката. Телескопические раздвижные (складные) створки решают задачу там, где нет возможности выделить «длину проёма + противовес» под откат одним полотном.

• Меньше требований к длине отката. Полотна складываются в пакет и занимают меньше места вдоль ограждения.
• Контроль геометрии важнее. При массе 2,5 т+ и частой решётке любая ошибка в раме «размножается» на все створки.
• Точность автоматики. Требуется корректная синхронизация и запас по тяговому усилию под тяжёлую конструкцию.

Консольная система — РОЛТЭК МАКС (под тяжёлые конструкции). Автоматика — CAME BY-3500T (Италия) с расчётом под ворота массой до 3,5 тонн. Цвет изделия — RAL 7021 (чёрно-серый).

Заполнение выполнено из частой решётки: это не «декор», а инженерное требование к жёсткости и стабильности геометрии полотен при большой длине и массе. Такой формат особенно релевантен для решётчатых откатных ворот на коммерческих и государственных объектах.

Нажмите на фото для просмотра в полном размере

×

‹

›

Нажмите для просмотра

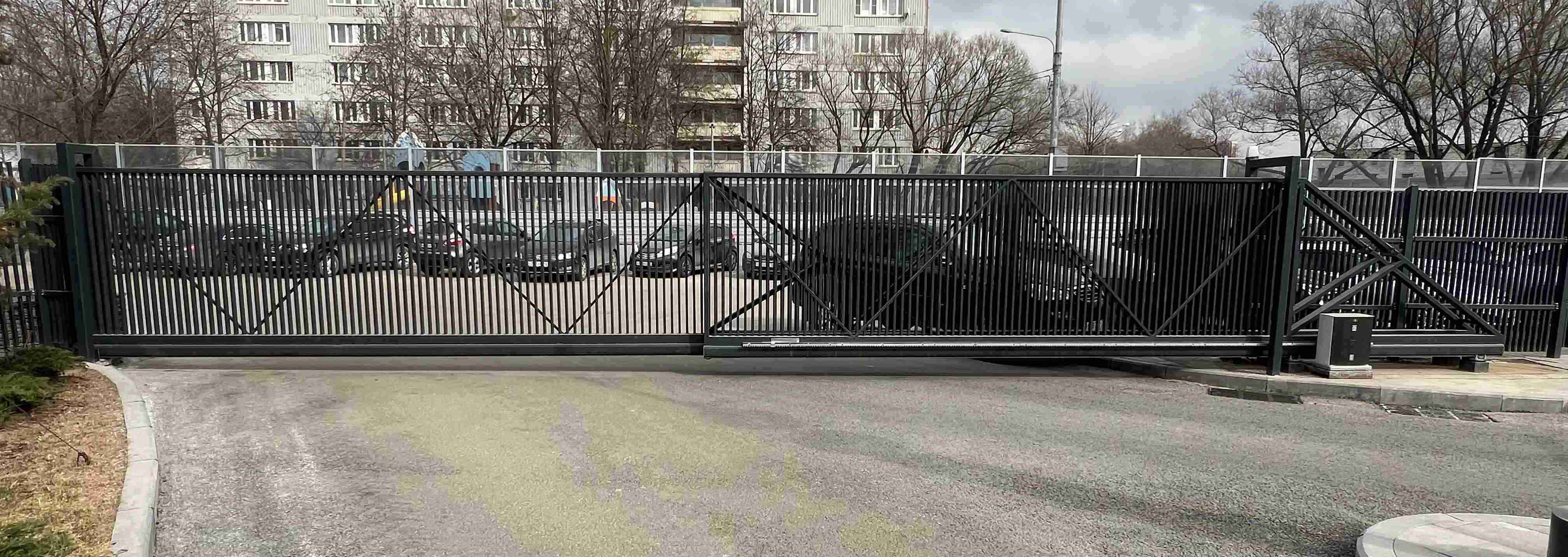

Что показано в видео

• Готовые телескопические откатные ворота проёмом 13 метров на объекте

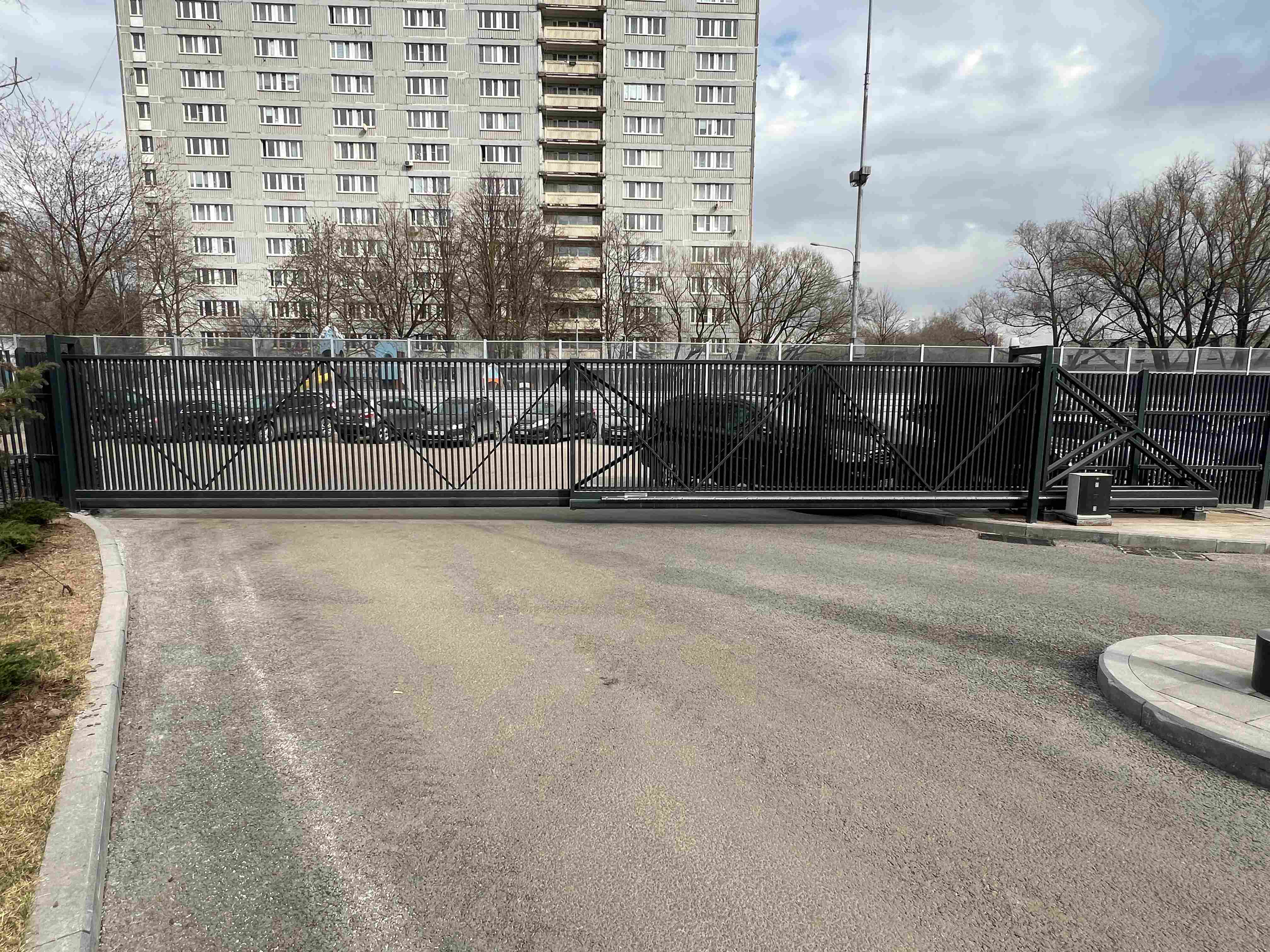

• Заполнение частой усиленной решёткой 50×25×3 в едином стиле с ограждением
• Габариты, ход створок и общий вид конструкции в цвете RAL 7021

Москва, ул. Рябиновая, вл. 38. Заказ правительства Москвы. Проект реализован в 2024 году.
