Телескопические ворота и калитки для объекта Управления делами Президента РФ

Заказчик — ФГБУ «Управление заказчика строительства и реконструкции объектов федеральных государственных органов» Управления делами Президента Российской Федерации. Нужно было изготовить и смонтировать 2 комплекта телескопических ворот и 4 комплекта калиток.

На первый взгляд задача похожа на обычные откатные ворота, но по факту это был сложный инженерный проект: заказчик требовал полностью закрытое заполнение листом 3 мм, декоративный орнамент из металлопроката квадратного сечения 15×15 мм, а место для отката было сильно ограничено.

Проём ворот — около 6 метров, а доступная зона отката — всего 4,5 метра. Для стандартной консольной схемы такого пространства недостаточно, поэтому единственным рабочим решением стала телескопическая система из трёх подвижных щитов.

• Тяжёлое заполнение. Сплошная зашивка листом 3 мм значительно увеличила массу каждого щита. Для телескопических ворот это критично: нагрузка распределяется не на одно полотно, а на несколько синхронно работающих секций.

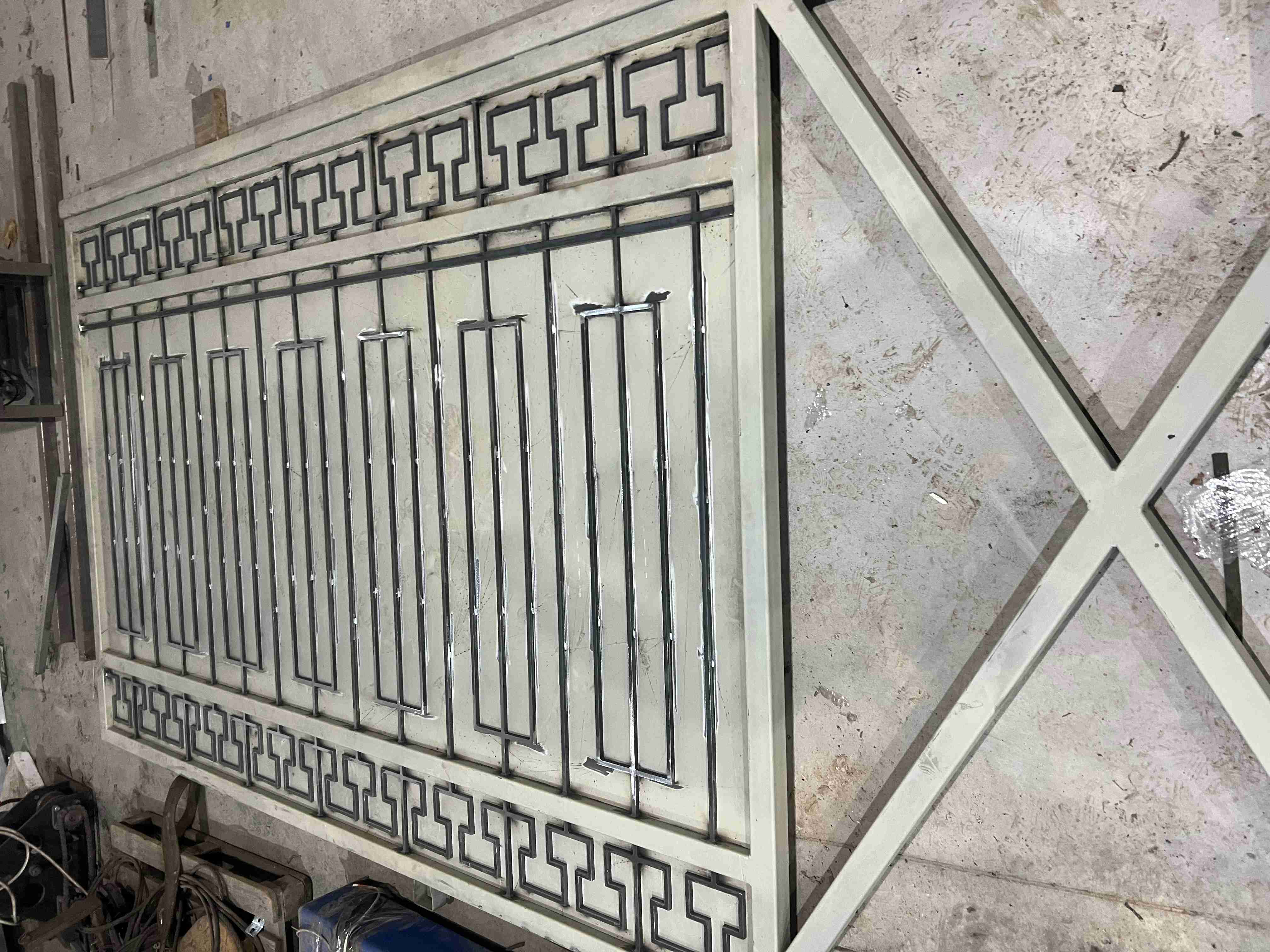

• Орнамент из квадрата 15×15 мм. На весь заказ ушёл почти 1 км металлического квадрата. Каждый элемент нужно было нарезать, выставить, приварить и сохранить геометрию рисунка без перекосов.
• Три щита в узкой нише. Готовая ниша под систему имела ширину всего около 380 мм. В эту ширину нужно было разместить три полотна, роликовые узлы, зубчатую рейку, направляющие и элементы защиты от бокового качения.
• Нехватка 30 мм. После компоновки всех узлов не хватало всего 30 мм. Упрощать конструкцию было нельзя: страдала бы надёжность. Решение нашли в кастомизации одного из узлов — поддерживающие ролики от бокового качения изготовили не в стандартной ширине 45 мм, а на заказ, шириной 30 мм.
• Нельзя было ошибиться в расчётах. Телескопическая система из трёх щитов должна работать синхронно и стабильно. Любой перекос, ошибка в ширине узла или неправильный выбор рейки привели бы к закусыванию полотен и проблемам с автоматикой.

Мы спроектировали телескопическую систему из трёх щитов, чтобы перекрыть проём 6 метров при зоне отката 4,5 метра. Такая схема позволяет воротам складываться компактнее стандартных откатных ворот и подходит для объектов, где нет достаточного пространства вдоль забора.

Для сохранения прочности отказались от упрощения узлов. Вместо этого адаптировали конструкцию под реальную нишу: часть элементов была выполнена индивидуально, включая поддерживающие ролики уменьшенной ширины. Это позволило сохранить надёжность системы и получить недостающие 30 мм без компромисса по ресурсу.

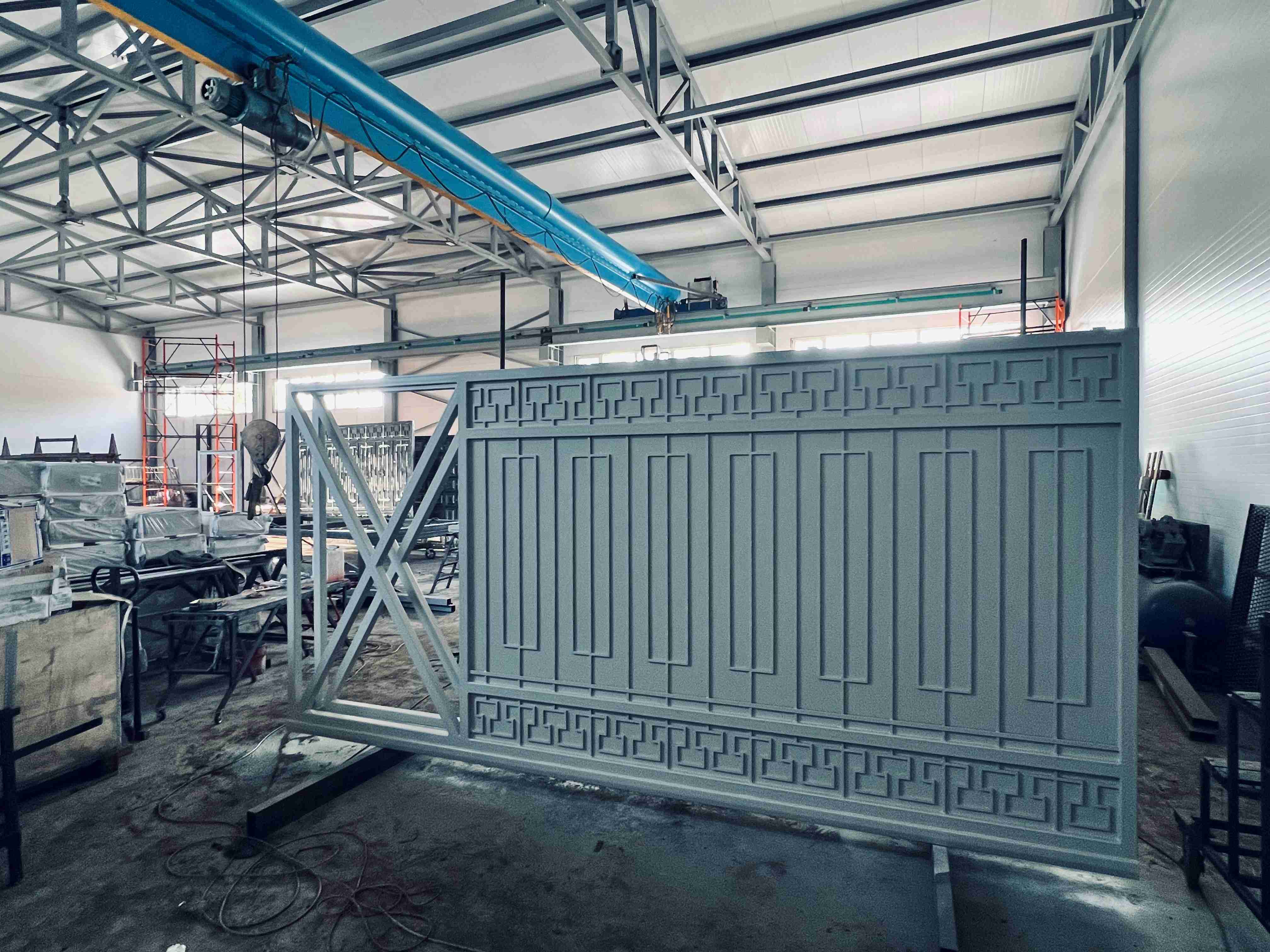

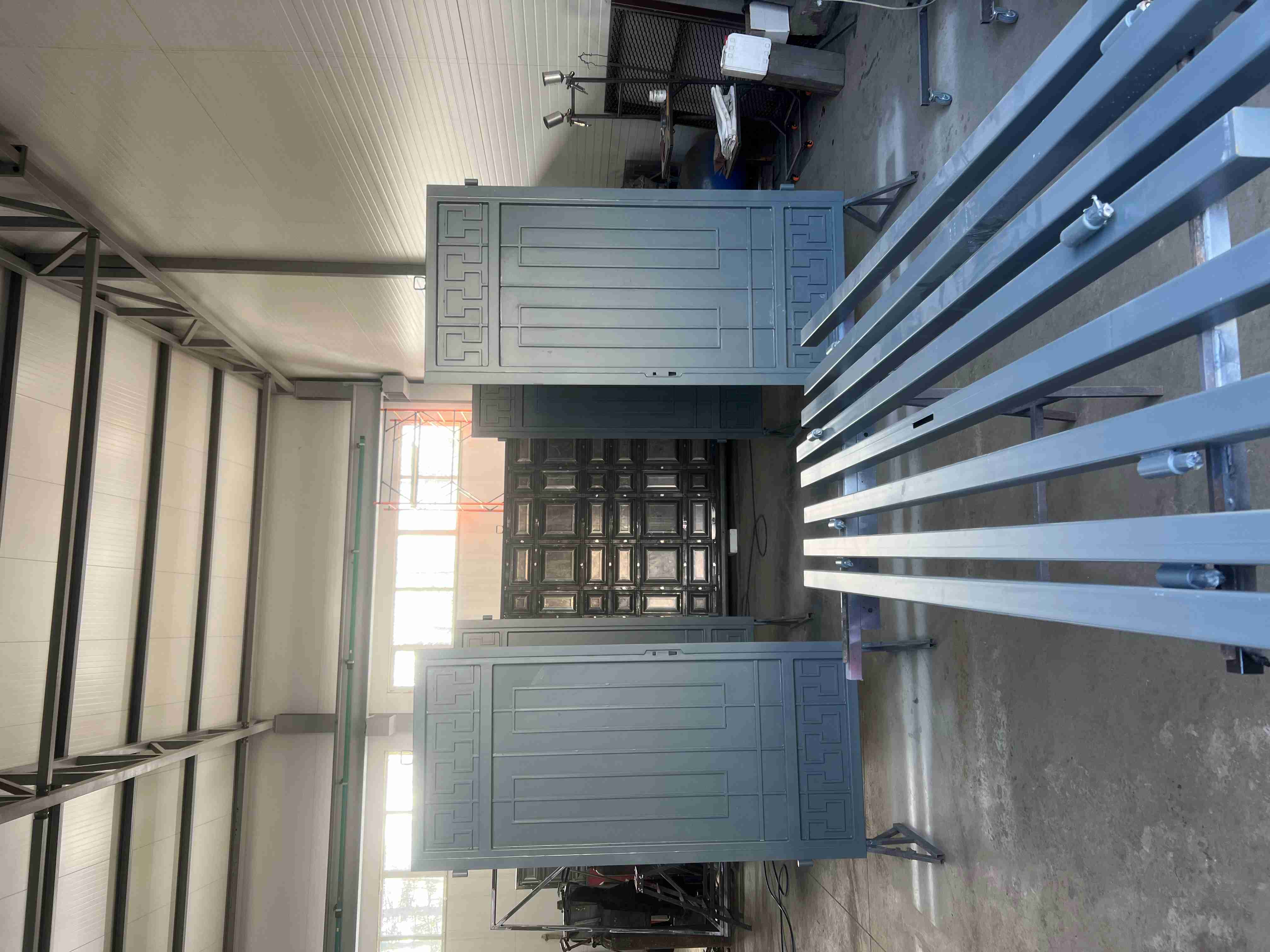

Ворота и калитки выполнены в едином стиле: сплошное металлическое заполнение, декоративный орнамент из квадрата 15×15 мм, цвет RAL 7044 Серый шёлк. Автоматика — CAME, подобрана под фактическую массу и режим эксплуатации.

Нажмите на фото для просмотра в полном размере

×

‹

›

Нажмите для просмотра

Видео с производства

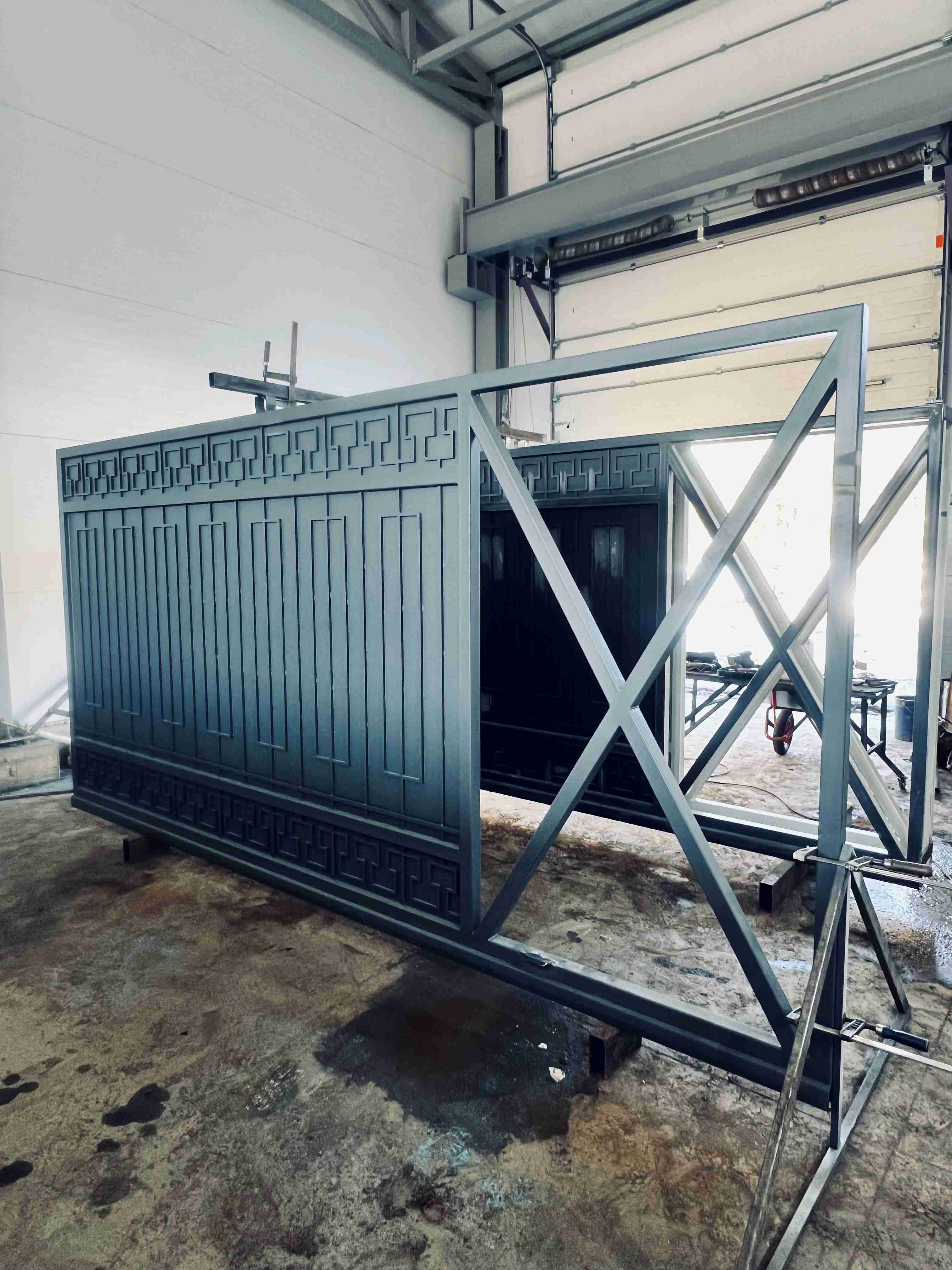

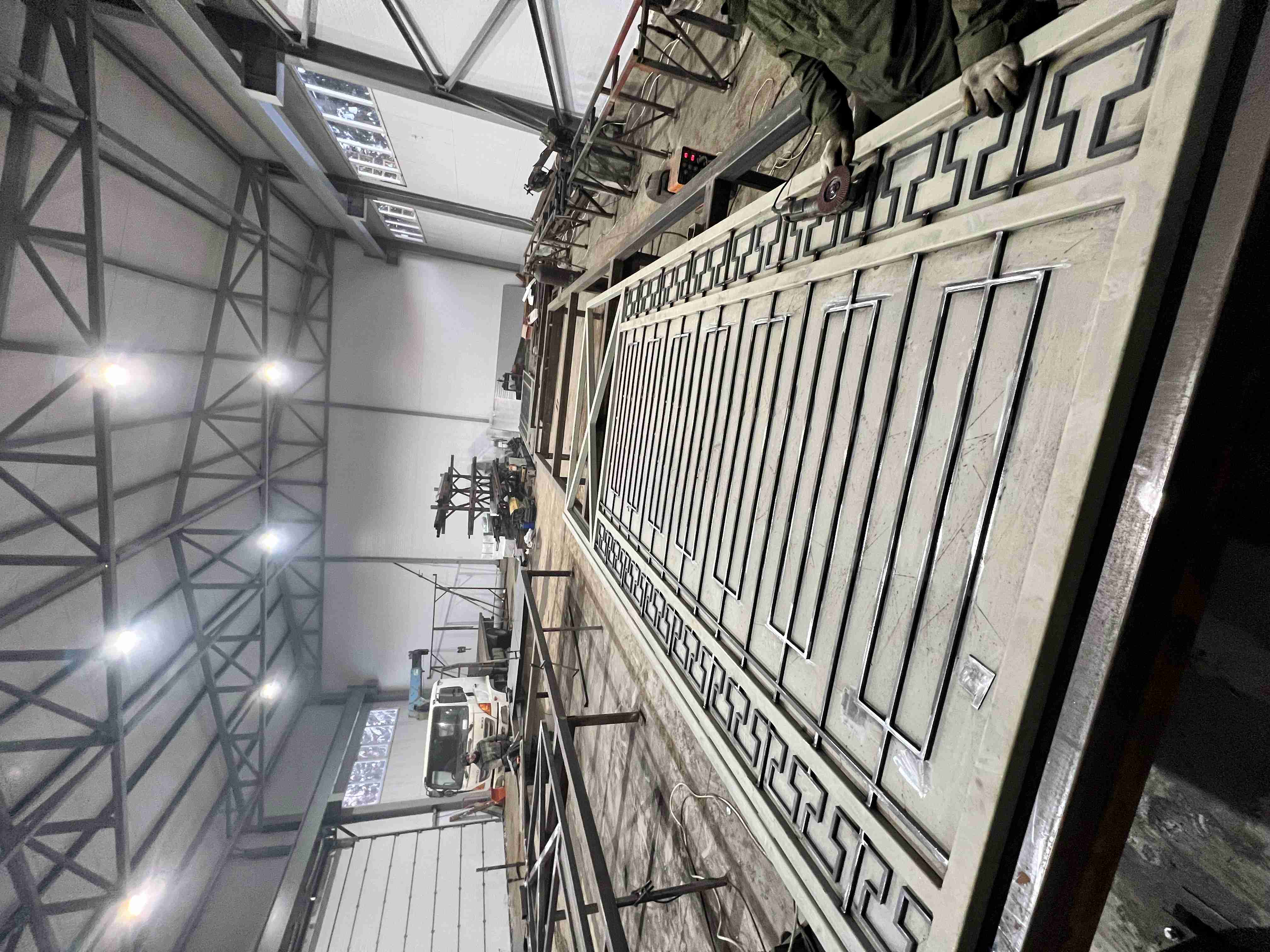

• Сборка телескопических ворот из трёх подвижных щитов
• Декоративный орнамент из квадрата 15×15 мм
• Масштаб конструкции и сложность ручной работы

Нажмите для просмотра

Видео на объекте

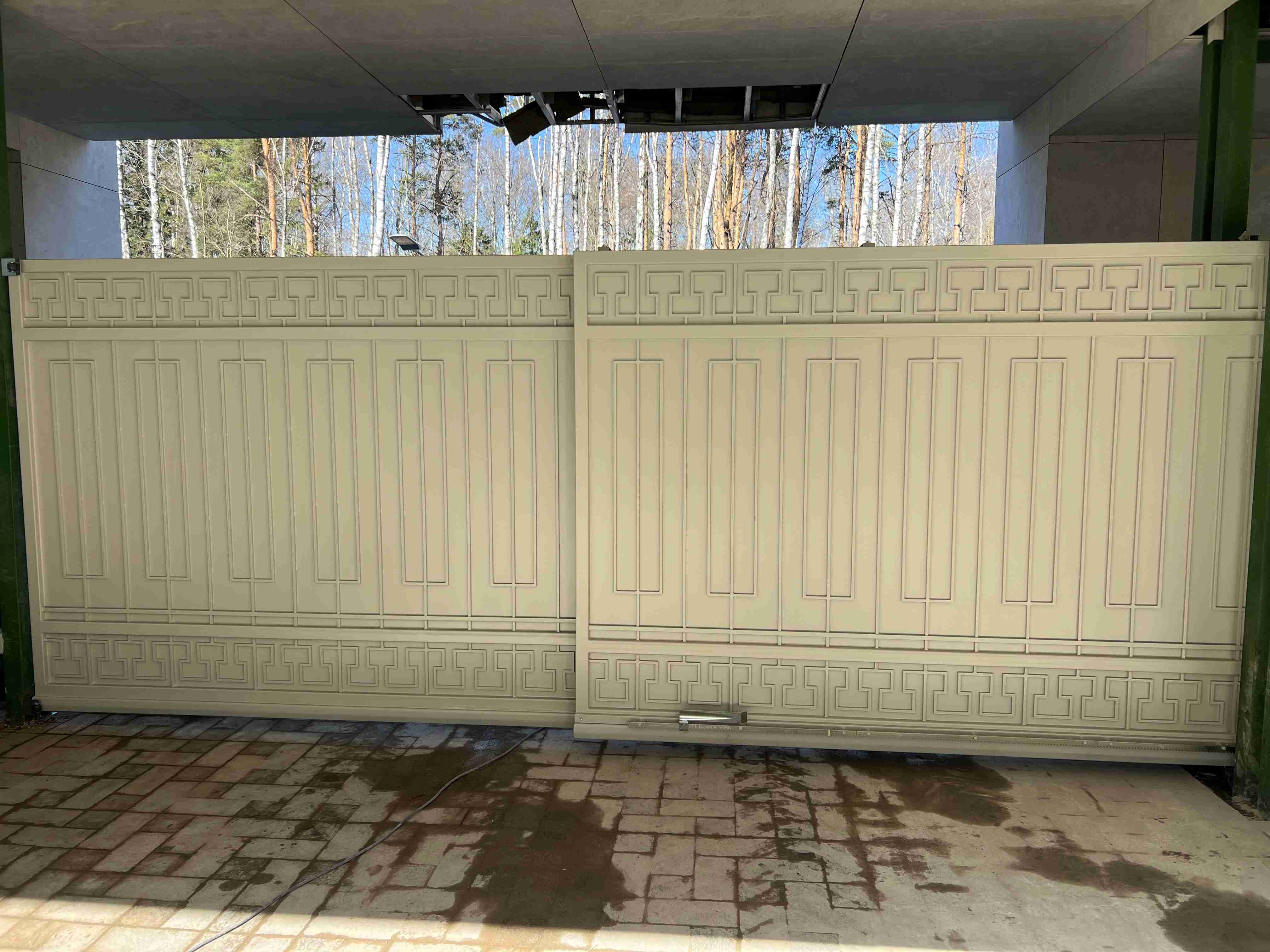

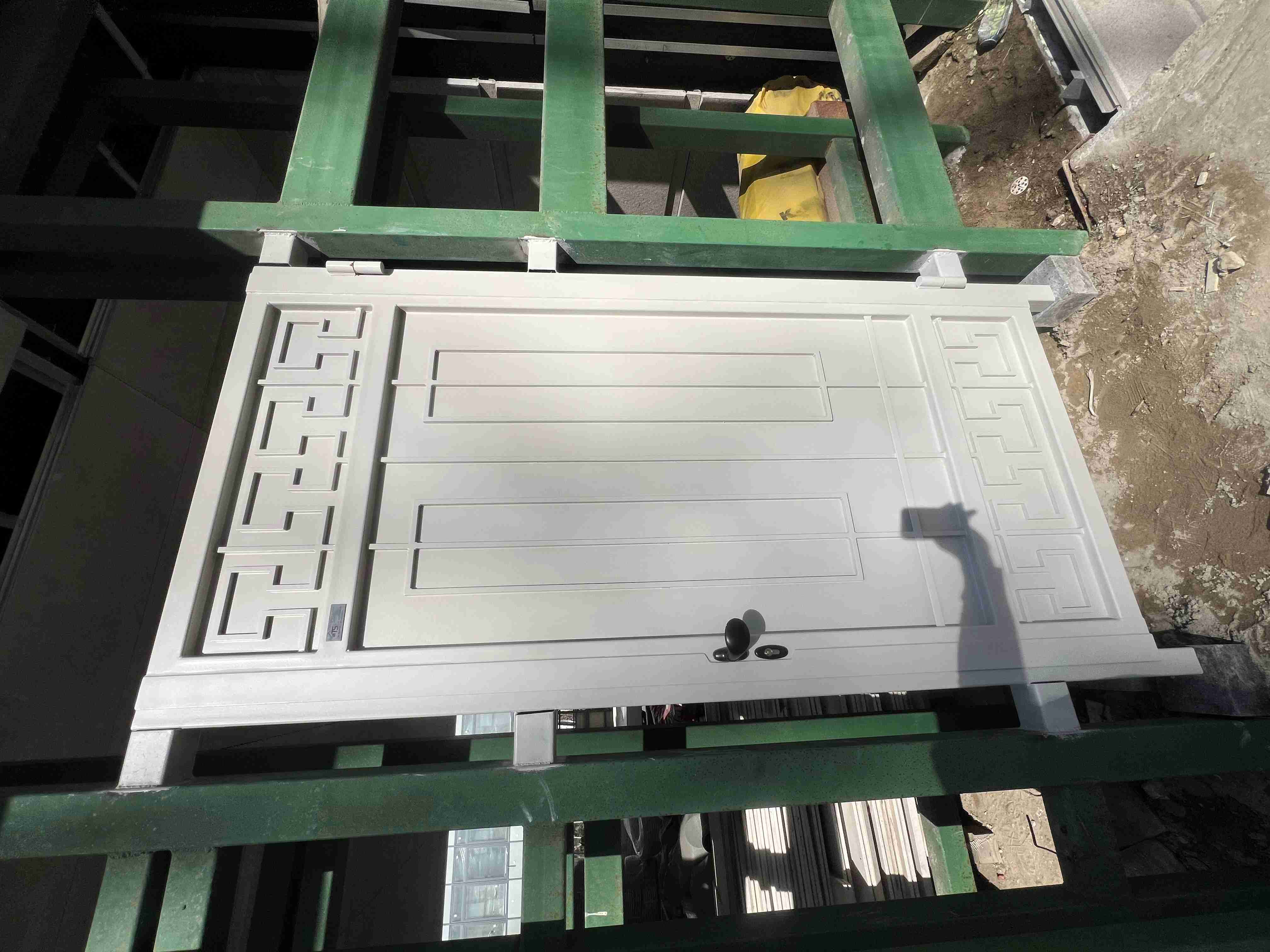

• Финальный вид ворот и калиток после монтажа
• Работа телескопической системы в ограниченной зоне отката
• Синхронное движение щитов и внешний вид в цвете RAL 7044
