Телескопические откатные ворота с проёмом 9 метров для частного дома

Проект выполнен для частного дома — заказчик обратился по рекомендации. Нужно было закрыть въездной проём шириной 9 метров: широкий заезд важен для удобного въезда на участок, но именно ширина проёма и создала инженерную задачу, под которую стандартные ворота не подходили.

Распашные ворота для такого проёма исключены в принципе. Широченные створки съедали бы всё пространство при любом открывании — и наружу, и внутрь участка. Смысл широкого въезда при этом теряется.

Классические откатные ворота тоже не закрывали задачу. Для отката полотна нужно свободное место, сопоставимое с шириной проёма, а на участке для отката было доступно только 6 метров и только в одну сторону. Встречную откатную схему из двух полотен здесь реализовать тоже было невозможно.

• Проём 9 метров при месте для отката всего 6 метров. Обычная откатная конструкция в такое пространство физически не помещается — полотну попросту некуда уехать.
• Откат возможен только в одну сторону. Места для встречной схемы из двух полотен на участке не было.
• Распашной вариант исключён. Широкие створки перекрывали бы полезное пространство участка и мешали бы проезду.
• Нужно сохранить полноценный широкий въезд. Заказчику было важно не жертвовать шириной проёма ради компромиссной конструкции.

Единственная конструкция, которая закрывала задачу при таких вводных, — телескопические откатные ворота. В отличие от обычной откатной системы, телескопические ворота состоят из нескольких полотен, которые при открывании заезжают друг за друга. За счёт этого для отката ворот, перекрывающих 9-метровый проём, достаточно почти вдвое меньше места — те самые 6 метров, что были доступны на участке.

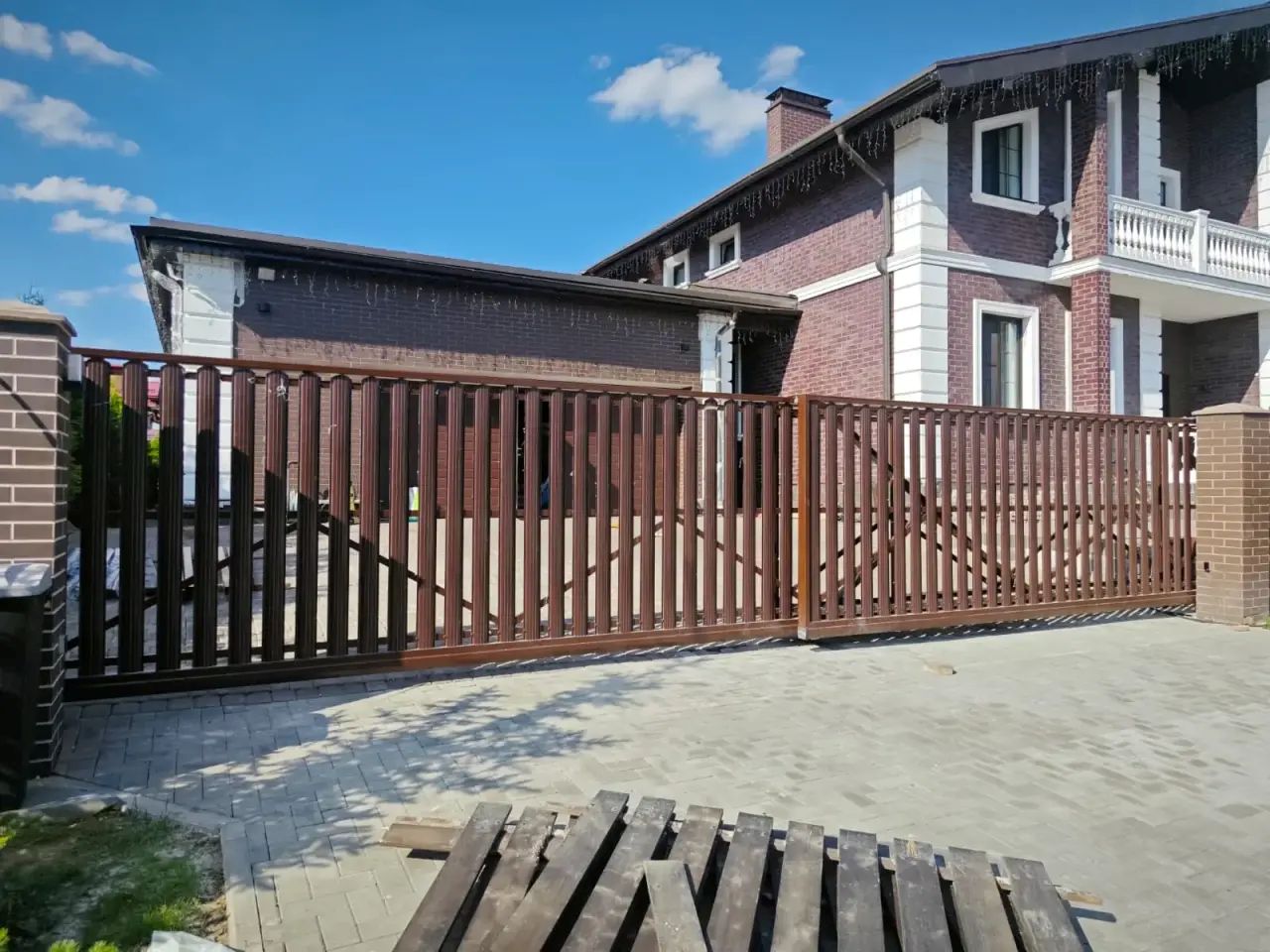

В основу легла консольная система Ролтэк ЕВРО — проверенное решение для откатных и телескопических ворот, рассчитанное на длительную эксплуатацию. Полотна оформлены в цвете RAL 8017 (шоколадный), который вписался в оформление участка.

Для автоматизации применили скоростной привод NICE RUN1200HS, рассчитанный на откатные ворота массой до 1200 кг. Скоростная модель выбрана не случайно: при широком проёме обычный привод открывал бы ворота заметно дольше, а NICE RUN1200HS обеспечивает быстрый въезд. Для повседневного использования в частном доме это ощутимо удобнее — не нужно долго ждать у въезда.

Нажмите на фото для просмотра в полном размере

×

‹

›

Нажмите для просмотра

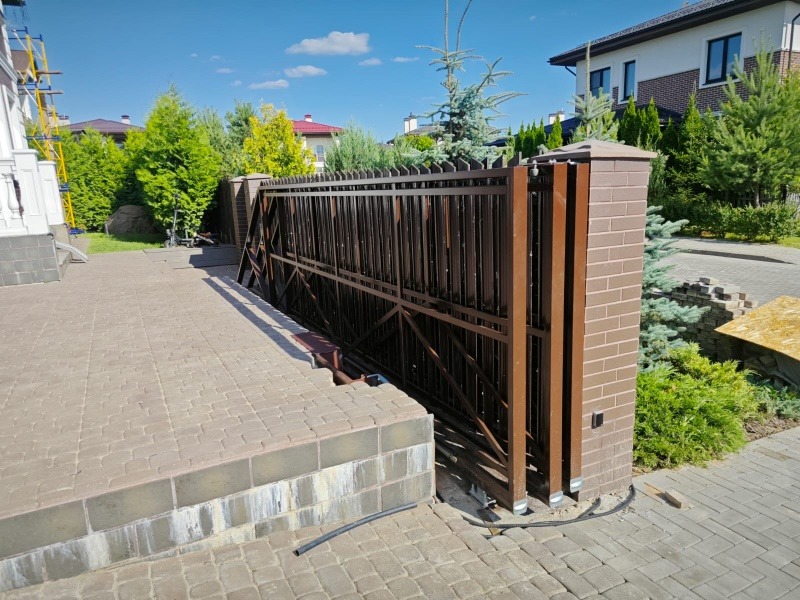

Что показано в видео

• Работа телескопических ворот при проёме 9 метров
• Открывание с откатом всего на 6 метров в одну сторону
• Скорость хода полотна с приводом NICE RUN1200HS
• Готовая конструкция на участке частного дома

Объект: частный дом. Проект: телескопические откатные ворота, проём 9 м, место для отката 6 м. Консоль Ролтэк ЕВРО, привод NICE RUN1200HS, цвет RAL 8017.
